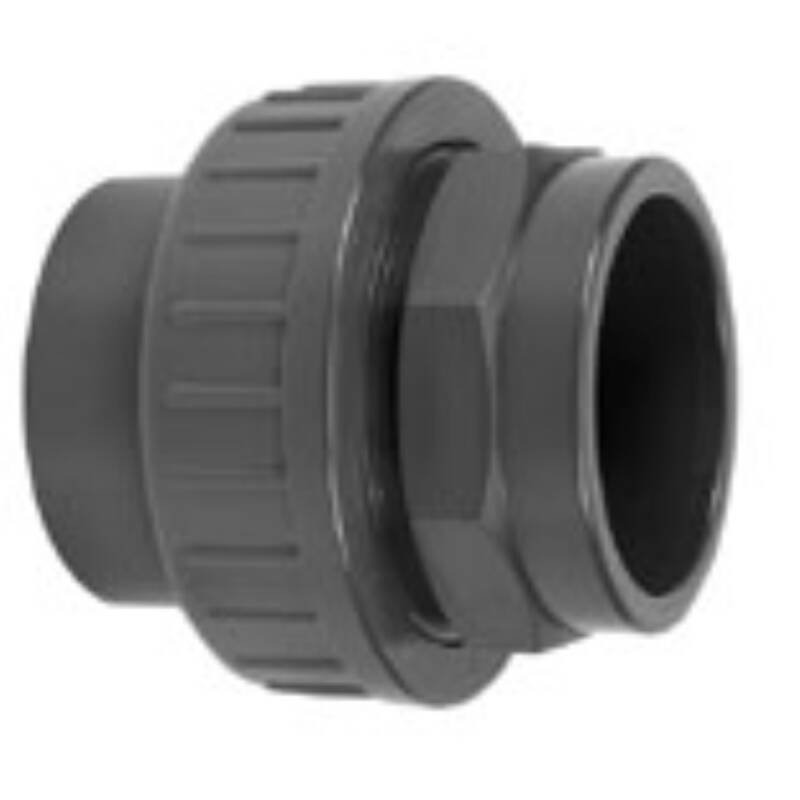

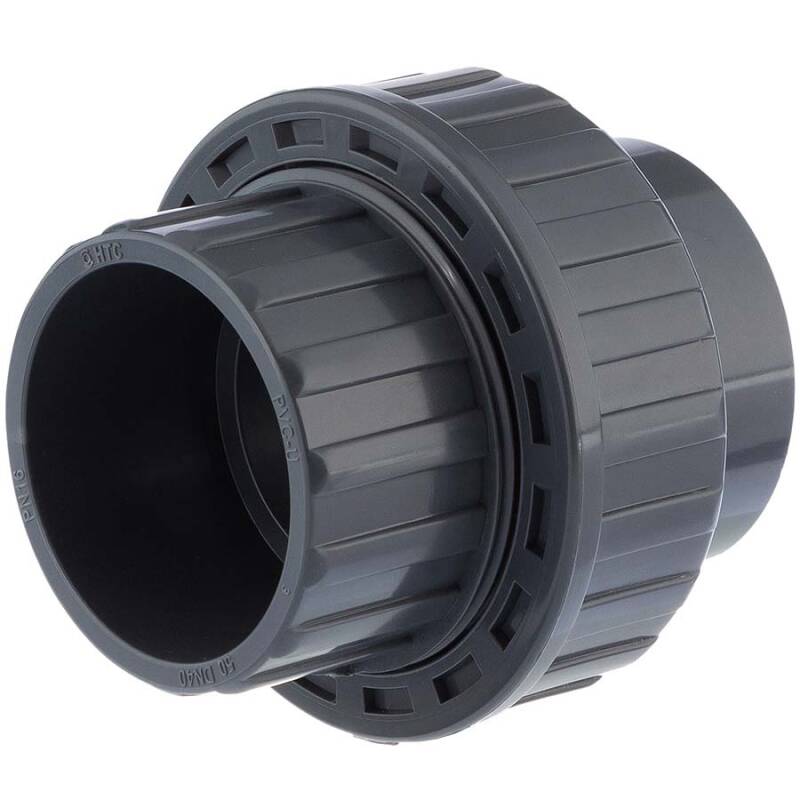

Bocchettone a incollare, in PVC-U

Codice articolo: AF0601
Scegli la variante
Industrie

a partire da
1,01 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
B
D
DN
F
G
Prezzo
Quantità
AF0601.000.010
10mm
46
32
10
9
12
---
2,88 €*
pz.:
AF0601.000.012
12mm
46
32
12
9
12
---
3,86 €*
pz.:
AF0601.000.016
16mm
45
41
16
10
14
3/4" (16,66mm)
1,49 €*
pz:
AF0601.000.020
20mm
45
41
20
15
16
---
1,01 €*
pz.:
AF0601.000.025
25mm
51
52
25
20
19
---
1,14 €*
pz.:
AF0601.050.032
32mm
62,5
60
strong>32
25
23
1 1/2" (47,81mm)
1,63 €*
pz:
AF0601.000.040
40mm
73
73
40
32
26
---
2,25 €*
pz.:
AF0601.000.050
50mm
82
80
50
40
31
---
2,83 €*
pz.:
AF0601.000.063
63mm
89
98
63
50
39
---
4,17 €*
pz.:
AF0601.000.075
75mm
113
118
75
65
44
---
10,47 €*
pz.:
AF0601.000.090
90mm
123
136
90
80
51
---
16,58 €*
pz.:
AF0601.000.110
110mm
142
178
110
100
61
---
27,02 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Verschraubung, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, max. 10 bar ab 75mm
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung, 2fach Klebemuffe

Die PVC-U Verschraubung Kupplung mit beidseitiger Klebemuffe ist die meistverwendete Verschraubungsvariante. Die PVC-U Rohrkupplung ist wie eine Klebemuffe, welche mittig trennbar ist, zu sehen. Der Vorteil liegt auf der Hand: die Rohrverbindung ist fest und sicher verbunden, ist aber dennoch einfach durch Lösen der Überwurfmutter zu trennen. Diese PVC-U Verschraubung 2fach Klebemuffe finden Sie in unserem Onlinefachhandel PVC-Welt.de zu einem besonders günstigen Preis bei gewohnt guter Qualität. Der maximale Arbeitsdruck liegt bei PN 16 bar bei 20°C Medium Wasser. Ab der Größe 75mm liegt die max. Arbeitsbelastung bei PN 10 bar bei 20°C Medium Wasser. Der innenliegende, teilversenkte O-Ring aus NBR dichtet die Verschraubung sicher ab.

Sie suchen eine PVC-U Verschraubung 2fach Klebemuffe für Ihr Rohrleitungssystem z.B. Teichbau, Poolbau, Auqarienbau, dann ist unsere PVC-U Verschraubung ideal!

Die Produkteigenschaften:

  • beidseitige Klebemuffe
  • 3teiliger Artikel: Körper mit Klebemuffe, Überwurfmutter, Einlegeteil Klebemuffe
  • O-Ringe NBR 70 shore
  • Arbeitsdruck 16 bar (240 psi) bei 20°C (16mm - 75mm, PN10 bar ab 90mm)
  • max. Betriebstemperatur 0°C bis +45°C (kurzzeitig bis 60°C)
  • Beständnigkeit gegenüber viele Laugen und Säuren, Chlor, Ozon und Salzwasser
