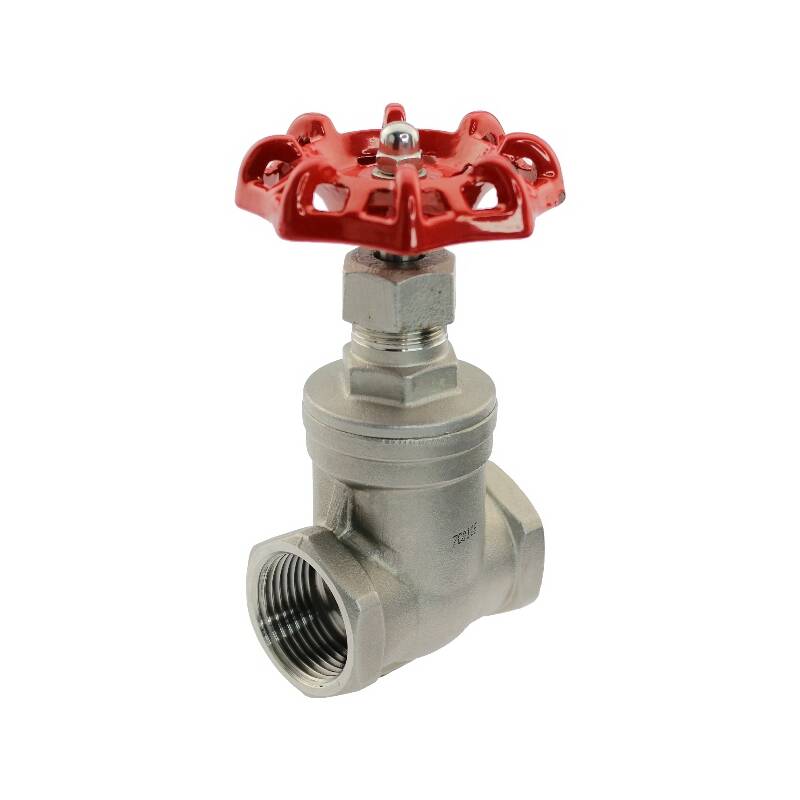

Edelstahl V4A Muffenschieber 2fach Innengewinde

Artikelnummer: EA0019
Auswahl Steuerzone / Lieferland
ab
21,52 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
DN
G
H
L
W
Preis
Menge
EA0019.000.020
1/2"
15
1/2" (20,96mm)
96
54
64
21,52 €*
Stk.:
EA0019.000.025
3/4"
20
3/4" (26,44mm)
115
60
72,5
26,88 €*
Stk.:
EA0019.000.032
1"
25
1" (33,25mm)
133
64
73
45,73 €*
Stk.:
EA0019.000.040
1 1/4"
32
1 1/4" (41,91mm)
125
73
78
67,78 €*
Stk.:
EA0019.000.050
1 1/2"
40
1 1/2" (47,80mm)
145
82
96
72,14 €*
Stk.:
EA0019.000.063
2"
50
2" (59,61mm)
165
92
105
105,45 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Muffenschieber 2fach Innengewinde Gewinde Edelstahl Armatur,
Qualität AISI 316, V4A

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 180°C
Arbeitsdruck (PN):
max. 580PSI | 40 bar | W.O.G. (water, oil, gas)
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
PTFE (Teflon)
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl, Handrad Farbe: Rot
P-916
1
Gehäuse
CF8M 1.4408
2
Gehäuseoberteil
CF8M 1.4408
3
Spindel
AISI 316 1.4401
4
Scheibe
CF8M 1.4408
5
Druckring
AISI 316 1.4401
6
Dichtung
PTFE (Teflon)
7
Führung
PTFE (Teflon)
8
Sprengring
AISI 316 1.4401
9
Buchsenmutter
AISI 316 1.4401
10
Handrad
SS 400
11
U-Scheibe
Aluminium
12
Spindelmutter
AISI 304 1.4301

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
