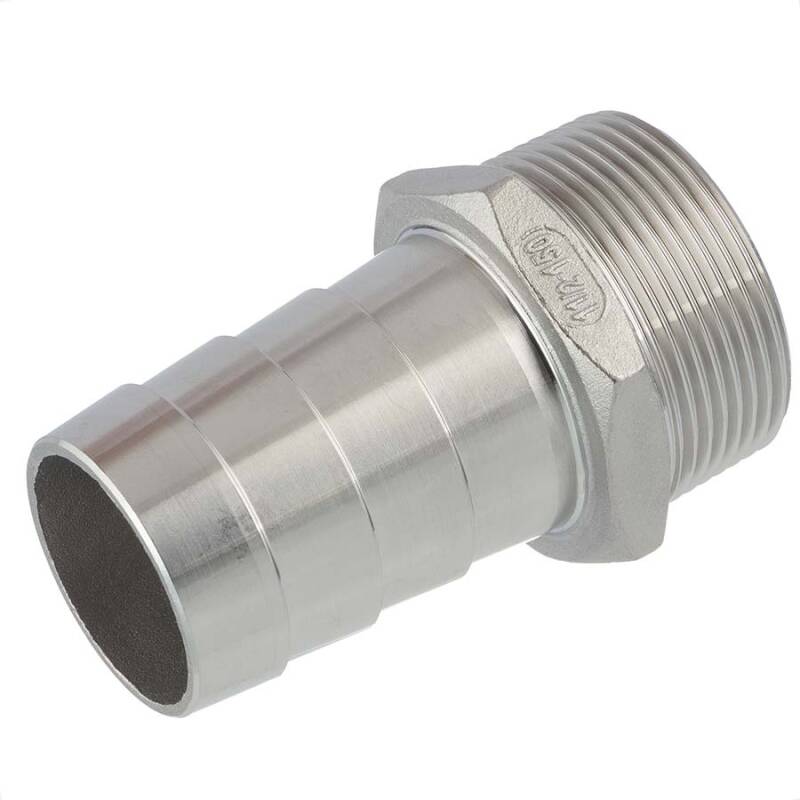

Edelstahl V4A Schlauchtülle Aussengewinde

Artikelnummer: EF0802
Auswahl Steuerzone / Lieferland
ab
0,82 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(17) { ["tabellen_ansicht"]=> string(1) "1" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/EF0802_Zeichnung.jpg" ["meta keywords"]=> string(51) "V4A,Edelstahl,rostfrei,Schlauchtuelle,Aussengewinde" ["dimension_0010_variante"]=> string(0) "" ["dimension_0211_d max."]=> string(0) "" ["dimension_0212_d min."]=> string(0) "" ["dimension_0220_dn"]=> string(0) "" ["dimension_0288_g"]=> string(9) "R" ["dimension_0400_l"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0680_sw"]=> string(0) "" ["dimension_0450_l2"]=> string(0) "" ["break_after"]=> string(1) "1" ["alt_list"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
D
DN
G
L
L1
L2
SW
Preis
Menge
Edelstahl V4A Schlauchtülle Aussengewinde 1/8" x 6mm
EF0802.009.006
1/8" x 6mm
6  (6/5)
3
R 1/8" (9,73mm)
33
18
8
11
0,82 €*
Stk.:
Auf Lager: 249
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/8" x 8mm
EF0802.009.008
1/8" x 8mm
8  (8/6,5)
5
R 1/8" (9,73mm)
30,5
17
8
11
0,89 €*
Stk.:
Auf Lager: 197
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/8" x 9mm
EF0802.009.009
1/8" x 9mm
9  (9/7,5)
4,5
R 1/8" (9,73mm)
33
18
8
11
0,96 €*
Stk.:
Auf Lager: 189
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/4" x 6mm
EF0802.012.006
1/4" x 6mm
6  (6/5)
3
R 1/4" (13,16mm)
44
25
10
17
1,25 €*
Stk.:
Auf Lager: 690
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/4" x 8mm
EF0802.012.008
1/4" x 8mm
8  (9/7,5)
4,6
R 1/4" (13,16mm)
43
28
8
15
1,25 €*
Stk.:
Auf Lager: 576
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/4" x 9mm
EF0802.012.009
1/4" x 9mm
9  (9/7,5)
5
R 1/4" (13,16mm)
46
27
8
17
1,25 €*
Stk.:
Auf Lager: 96
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/4" x 10mm
EF0802.012.010
1/4" x 10mm
10  (10/8,5)
6
R 1/4" (13,16mm)
46
27
8
17
1,44 €*
Stk.:
Auf Lager: 445
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/4" x 13mm
EF0802.012.013
1/4" x 13mm
13  (13/11,5)
9
R 1/4" (13,16mm)
43
27
8,5
17
1,37 €*
Stk.:
Auf Lager: 519
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/8" x 8mm
EF0802.016.008
3/8" x 8mm
8  (8/6,5)
4
R 3/8" (16,66mm)
48
28
11
19
1,86 €*
Stk.:
Auf Lager: 410
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/8" x 9mm
EF0802.016.009
3/8" x 9mm
9  (9/7,5)
4,7
R 3/8" (16,66mm)
52
32
10
19
1,86 €*
Stk.:
Auf Lager: 312
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/8" x 10mm
EF0802.016.010
3/8" x 10mm
10  (10/8,5)
4,8
R 3/8" (16,66mm)
52
32
10
19
1,86 €*
Stk.:
Auf Lager: 250
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/8" x 13mm
EF0802.016.013
3/8" x 13mm
13  (13/11,5)
6
R 3/8" (16,66mm)
51,5
31
11
18
1,86 €*
Stk.:
Auf Lager: 231
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/8" x 16mm
EF0802.016.016
3/8" x 16mm
16  (16/14,5)
9,2
R 3/8" (16,66mm)
52
32
11
19
1,86 €*
Stk.:
Auf Lager: 485
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/2" x 9mm
EF0802.020.009
1/2" x 9mm
9  (9/7,5)
5
R 1/2" (20,95mm)
55
32
13
22
2,74 €*
Stk.:
Auf Lager: 347
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/2" x 13mm
EF0802.020.013
1/2" x 13mm
13  (13/11,5)
7,7
R 1/2" (20,95mm)
63,5
40
13
22
2,74 €*
Stk.:
Auf Lager: 561
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/2" x 16mm
EF0802.020.016
1/2" x 16mm
16  (16/15)
12,5
R 1/2" (20,95mm)
49
28
13
22
2,74 €*
Stk.:
Auf Lager: 461
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/2" x 19mm
EF0802.020.019
1/2" x 19mm
19  (19/17,5)
14,8
R 1/2" (20,95mm)
60
37
13
22
2,84 €*
Stk.:
Auf Lager: 1013
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1/2" x 20mm
EF0802.020.020
1/2" x 20mm
20  (20/18,5)
15
R 1/2" (20,95mm)
60
37
13
22
3,06 €*
Stk.:
Auf Lager: 727
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/4" x 13mm
EF0802.025.013
3/4" x 13mm
13  (13/11,5)
9
R 3/4" (26,44mm)
64
37
16
29
4,11 €*
Stk.:
Auf Lager: 228
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/4" x 16mm
EF0802.025.016
3/4" x 16mm
16  (16/14,5)
12
R 3/4" (26,44mm)
66
40
15
29
4,17 €*
Stk.:
Auf Lager: 151
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/4" x 19mm
EF0802.025.019
3/4" x 19mm
19  (19/17,5)
15
R 3/4" (26,44mm)
66,5
44
14
28
4,28 €*
Stk.:
Auf Lager: 418
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/4" x 20mm
EF0802.025.020
3/4" x 20mm
20  (20/18,5)
15
R 3/4" (26,44mm)
66,5
44
13
28
4,28 €*
Stk.:
Auf Lager: 461
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 3/4" x 25mm
EF0802.025.025
3/4" x 25mm
25  (25/23,5)
20
R 3/4" (26,44mm)
70
44
15
29
4,53 €*
Stk.:
Auf Lager: 504
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1" x 19mm
EF0802.032.019
1" x 19mm
19  (19/17,5)
15,5
R 1" (33,25mm)
75,5
47
17,5
36
6,83 €*
Stk.:
Auf Lager: 57
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1" x 20mm
EF0802.032.020
1" x 20mm
20  (20/18)
16
R 1" (33,25mm)
75
47
17
36
6,83 €*
Stk.:
Auf Lager: 297
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1" x 25mm
EF0802.032.025
1" x 25mm
25  (25/23)
20
R 1" (33,25mm)
75
46
16
36
6,87 €*
Stk.:
Auf Lager: 580
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1" x 32mm
EF0802.032.032
1" x 32mm
32  (32/30)
25
R 1" (33,25mm)
81
52
21
41
7,01 €*
Stk.:
Auf Lager: 216
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/4" x 25mm
EF0802.040.025
1 1/4" x 25mm
25  (25/23,5)
20
R 1 1/4" (41,91mm)
70
42
19
44
11,26 €*
Stk.:
Auf Lager: 100
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/4" x 32mm
EF0802.040.032
1 1/4" x 32mm
32  (33/31)
27,5
R 1 1/4" (41,91mm)
80
52
17
44
11,33 €*
Stk.:
Auf Lager: 226
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/4" x 38mm
EF0802.040.038
1 1/4" x 38mm
38  (38/35,5)
32
R 1 1/4" (41,91mm)
80,5
49
19
44
11,36 €*
Stk.:
Auf Lager: 213
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/4" x 40mm
EF0802.040.040
1 1/4" x 40mm
40  (40/37,5)
34
R 1 1/4" (41,91mm)
80,5
48,5
20
44
11,36 €*
Stk.:
Auf Lager: 86
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/2" x 32mm
EF0802.050.032
1 1/2" x 32mm
32  (32/30)
25
R 1 1/2" (47,81mm)
87
54
19
51
11,88 €*
Stk.:
Auf Lager: 76
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/2" x 38mm
EF0802.050.038
1 1/2" x 38mm
38  (38/36)
33
R 1 1/2" (47,91mm)
86
55
17
50
11,88 €*
Stk.:
Auf Lager: 61
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/2" x 40mm
EF0802.050.040
1 1/2" x 40mm
40  (40/38)
33
R 1 1/2" (47,81mm)
86
55
19
50
11,91 €*
Stk.:
Auf Lager: 42
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 1 1/2" x 51mm
EF0802.050.050
1 1/2" x 51mm
51  (51/49)
40
R 1 1/2" (47,81mm)
83
55
19
53
12,03 €*
Stk.:
Auf Lager: 136
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 2" x 51mm
EF0802.063.050
2" x 51mm
51  (52/50)
45
R 2" (59,61mm)
92,5
59
22
62
21,59 €*
Stk.:
Auf Lager: 99
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 2" x 60mm
EF0802.063.060
2" x 60mm
60  (60/58)
51
R 2" (59,61mm)
94
59
23
62
21,77 €*
Stk.:
Auf Lager: 101
Lieferzeit: 1 - 4 Werktage
Edelstahl V4A Schlauchtülle Aussengewinde 2" x 63mm
EF0802.063.063
2" x 63mm
63  (63/61)
50
R 2" (59,61mm)
92
59
24
65
21,80 €*
Stk.:
Auf Lager: 30
Lieferzeit: 1 - 4 Werktage

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Schlauchtülle Aussengewinde BSP R x Tülle
Edelstahl Fitting, Qualität AISI 316, V4A

Anschluss:
2fach Aussengewinde
Gewinde:
BSP Rohrgewinde ISO 7-1/EN 10226-1 Aussengewinde konisch (R), nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (PN):
20 bar | -20°C bis 40°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
Material:
Edelstahl AISI 316 | Werkstoff 1.440 | X5CrNiMo 17-12-2 | V4A
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Druck_Temperatur

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
