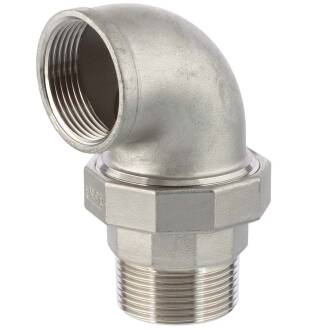

Edelstahl V4A Winkelverschraubung konisch dichtend 2 fach Innen- x Außengewinde

Artikelnummer: EF0624
Preis auf Anfrage
  • Sofort verfügbar
  • Sofort verfügbar

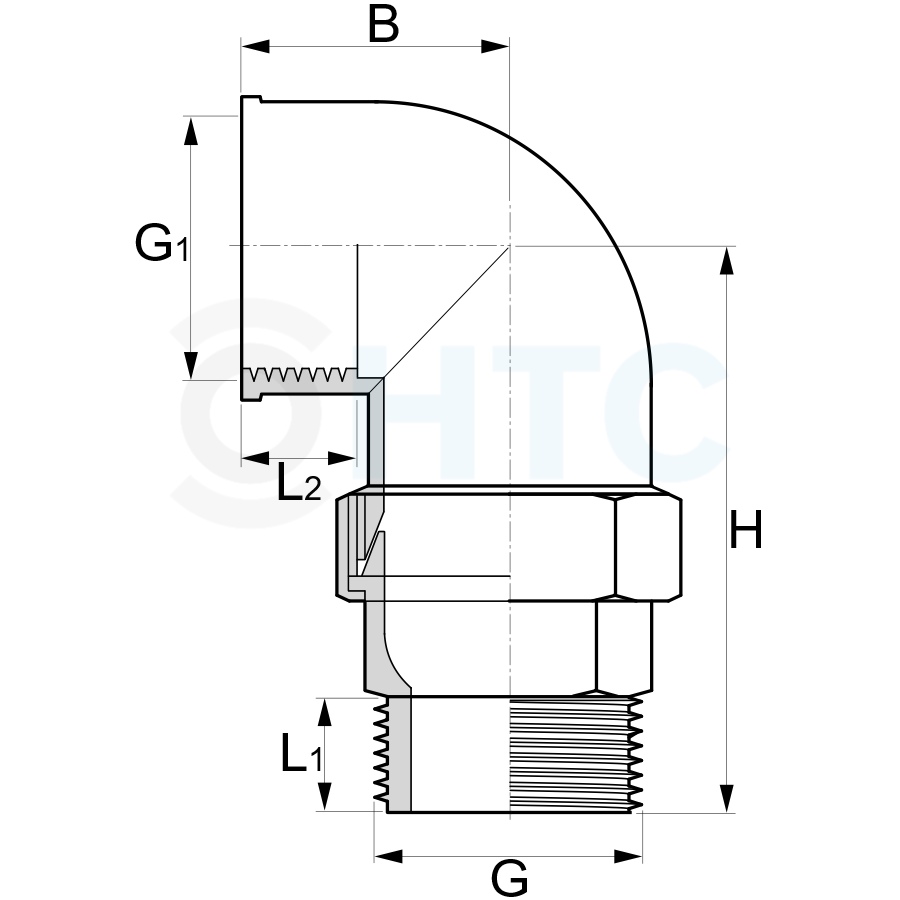

Varianten

Artikel-Nr.
Variante
B
G
G1
H
L1
L2
Preis
Menge
EF0624.012.012
1/4" x 1/4"
17
R 1/4" (13,16mm)
Rp 1/4" (13,16mm)
45
10
11
3,75 €*
Stk.:
EF0624.016.016
3/8" x 3/8"
21
R 3/8" (16,66mm)
Rp 3/8" (16,66mm)
51,5
10
10
4,71 €*
Stk.:
EF0624.020.020
1/2" x 1/2"
25
R 1/2" (20,96mm)
Rp 1/2" (20,96mm)
58
12
10
6,25 €*
Stk.:
EF0624.025.025
3/4"
28
R 3/4" (26,44mm)
Rp 3/4" (26,44mm)
64
14
10,5
8,28 €*
Stk.:
EF0624.032.032
1"
35
R 1" (33,25mm)
Rp 1" (33,25mm)
74
17
13
12,60 €*
Stk.:
EF0624.040.040
1 1/4"
40
R 1 1/4" (41,91mm)
Rp 1 1/4" (41,91mm)
86
20
16
18,14 €*
Stk.:
EF0624.050.050
1 1/2" x 1 1/2"
46
R 1 1/2" (47,81mm)
Rp 1 1/2" (47,81mm)
95
19
17
23,35 €*
Stk.:
EF0624.063.063
2" x 2"
55
R 2" (59,61mm)
Rp 2" (59,61mm)
107
22
18
34,24 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Verschraubung konisch dichtend Innen- x Aussengewinde, Edelstahl Fitting, Qualität AISI 316, V4A

Anschluss:
Innen- x Aussengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (PN):
20 bar
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
konisch dichtend
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Druck_Temperatur

Die Eckdaten


  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
