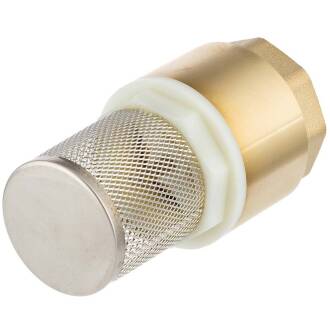

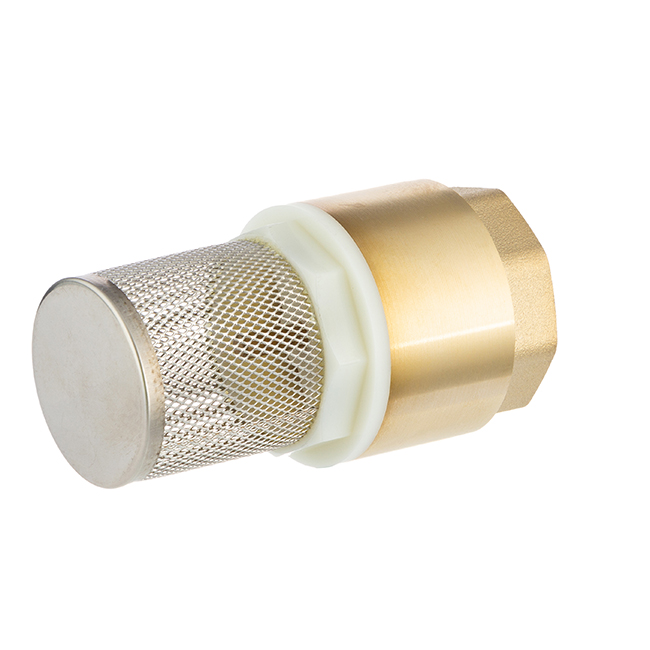

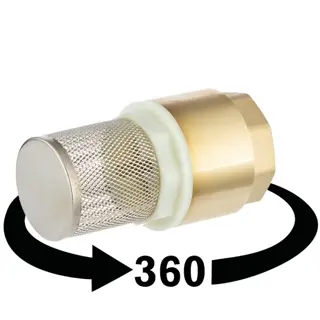

Fußventil mit Edelstahlsaugkorb Messingverschluss Innengewinde

Artikelnummer: MAME13
Auswahl Steuerzone / Lieferland
ab
3,30 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
D
d
G
L
L1
t
Preis
Menge
MAME13.000.020
1/2"
33
19
1/2" (20,95mm)
69
43
9,5
3,30 €*
Stk.:
MAME13.000.025
3/4"
42
24
3/4" (26,44mm)
89
52
11
5,14 €*
Stk.:
MAME13.000.032
1"
46,5
30
1" (33,25mm)
91,5
54
12,5
6,47 €*
Stk.:
MAME13.000.040
1 1/4"
56,5
38,5
1 1/4" (41,91mm)
102
55,5
12,5
9,23 €*
Stk.:
MAME13.000.050
1 1/2"
65
45
1 1/2" (47,80mm)
115
64
15
15,85 €*
MAME13.000.063
2"
82
56
2" (59,61mm)
139
73
17,5
22,07 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Messing Fußventil mit Edelstahlsaugkorb, Innengewinde

Die Kombination aus Rückschlagventil und einem Filterkorb ist ideal bei Ansaugung aus einem Behälter, Grundwasser oder Fließgewässer. Beim Betrieb sorgt der Filterkorb für eine grobe Vorfiltrierung von Schnmutzpartikeln, beim Abschalten der Pumpe sorgt das Rückschlagventil für den Verbleib die Flüssigkeit in der Steigleitung.

Anschluss:
2fach Innengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
0°C bis 100°C
Arbeitsdruck (PN):
PN 20 bei 20°C Medium Wasser
Material:
Messing MS 58 | CW614N (siehe Detailbeschreibung)
Farbe:
Messing

Tipp: Bei Ansaugung sicherstellen, dass der Filterkorb nicht in ein vorhandene Sedimentablagerung am Boden abrutschen kann. Bei starker Verschmutzung durch Verwirblung warten Sie bitte, bis die Schmutzteilchen zu Boden sinken - den Korb immer bodenfern sichern.


Fußventil mit Edelstahlsaugkorb Messingverschluss

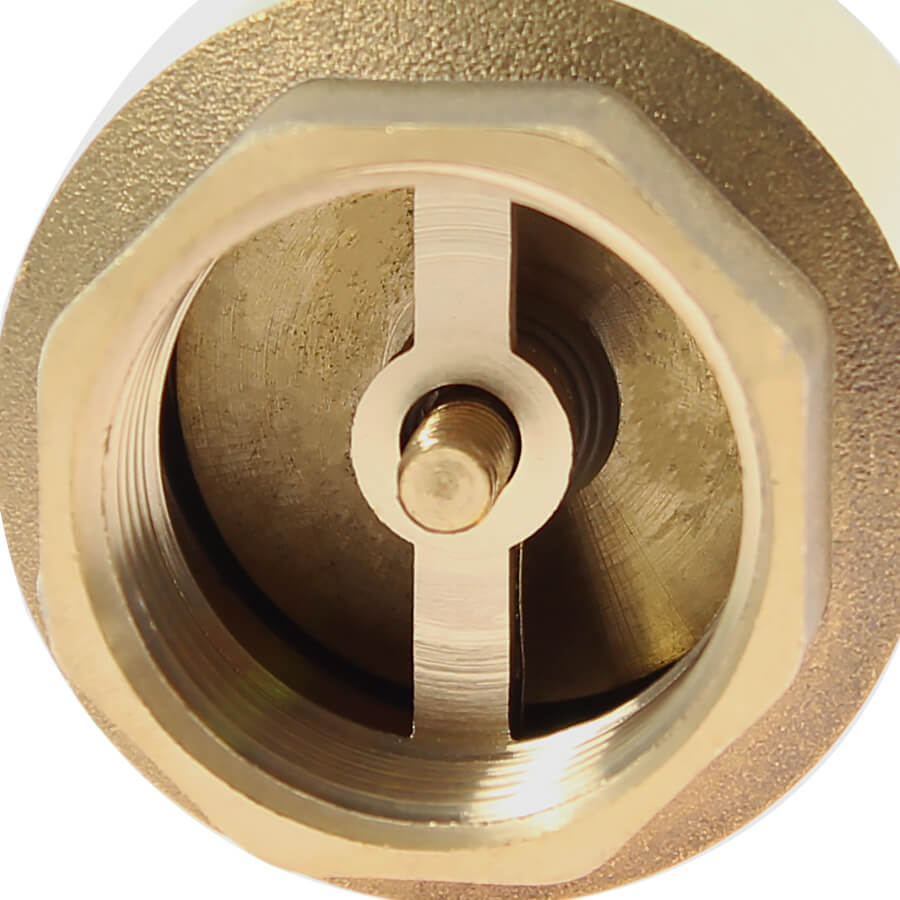

Die professionelle Variante des Fußventils besitzt den Verschlussträger und Führungsstössel aus Messing.

Fußventil Detail Messing


Edelstahlsaugkorb
Nr.
Teil
Material
1
Körper
Messing
2
Gegenstück
Nylon
3-1
Kern
Messing
4
Dichtung
NBR
3-2
Scheibe
Messing
5
Feder
V2A
6
Filter
V2A
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
