Garantia Füllautomat de luxe max. 80m²

Artikelnummer: IB0292
Auswahl Steuerzone / Lieferland
ab
22,99 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
Breite
Tiefe
Höhe
Anschluss
Dachfläche
ø
Preis
Menge
Garantia Füllautomat de luxe max. 80m² Füllautomat de luxe DN70 | 80 | 100, grau
IB0292.503.015
Füllautomat de luxe
---
---
148
Tülle 32mm (1 1/4" Schlauch)
max. 80m²
150
22,99 €*
Stk.:
Garantia Füllautomat de luxe max. 80m² Füllautomat de luxe Einlaufset Deckel DN150
IB0292.032.150
Einlaufset Füllautomat de luxe Deckel DN150
---
---
---
32
---
---
23,49 €*
Stk.:
Garantia Füllautomat de luxe max. 80m² Füllautomat de luxe Einlaufset Deckel DN225
IB0292.032.225
Einlaufset Füllautomat de lux Deckel DN225
---
---
---
32
---
---
29,07 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

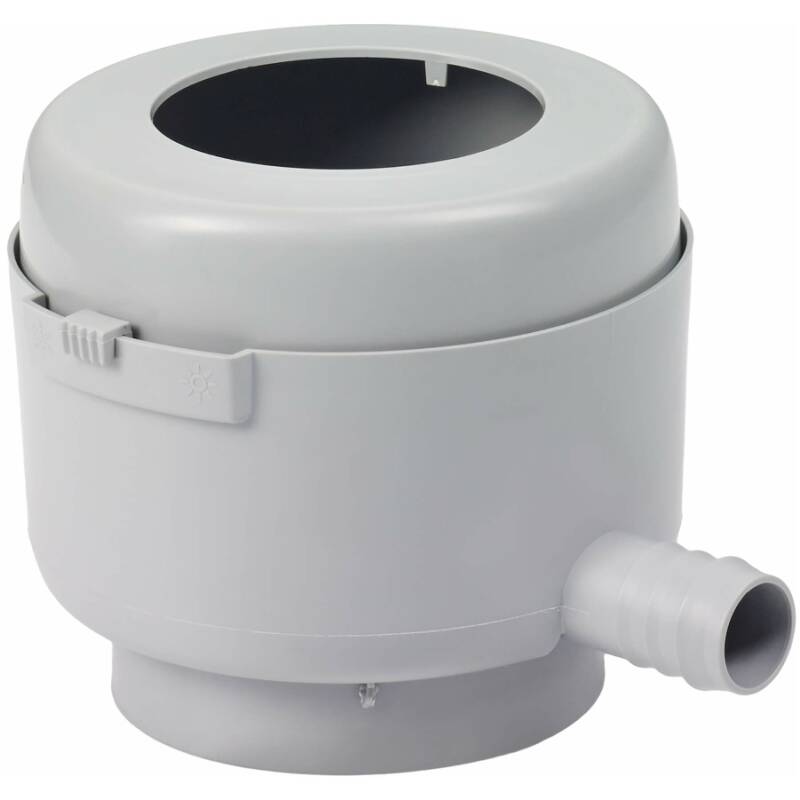

GARANTIA Regensammler Füllautomat de luxe bis 80m² Dachfläche

Wartungsarme Fallrohrfilter von GRAF für den Anschluss an die Regentonne, an den IBC Container oder an den oberirdischen Regenwassertank

orange dot   Füllautomat de luxe für 70 - 100mm (DN 70 - 100) bis 80m² Dachfläche

Garantia Füllautomat de luxe
  • Für Fallrohrgröße 70 - 100mm
  • Füllt den IBC Container automatisch und verschließt den Zulauf bei Erreichen des Maximalwasserstandes im Zulauf
  • Einfache Umstellung von Sommer- auf Winterbetrieb
  • Fallrohrgrößen 70 - 100mm (DN 70 - 100)
  • Seitlicher Abgang 32mm (1 1/4" Schlauch)
  • inklusive Laubabweisersieb
  • Empfohlen für Dachflächen bis max. 80m²
  • Farbe Grau

Für die Montage wird das Fallrohr getrennt und der Füllautomat an die richtige Position gesetzt. Setzen Sie den Füllautomat mit einer Regentonne mit Deckel ein, so darf der Zulauf nicht höher als die Oberkante der Regentonne sein, Beim Einsatz mit IBC Container ist der Zulauf höher als der IBC Container zu wählen, so dass dieser vollständig gefüllt werden kann. Bei dem IBC Container mit Zulauf erfolgt die Entlüftung über den Zulauf.


DOWNLOAD IB0292.503.015 Füllautomat de luxe Maßskizze
DOWNLOAD IB0292.503.015 Füllautomat de luxe Montageanleitung
HTC Anschlussset Garantia Füllautomat de luxe top HTC Anschlussset Garantia Füllautomat de luxe below

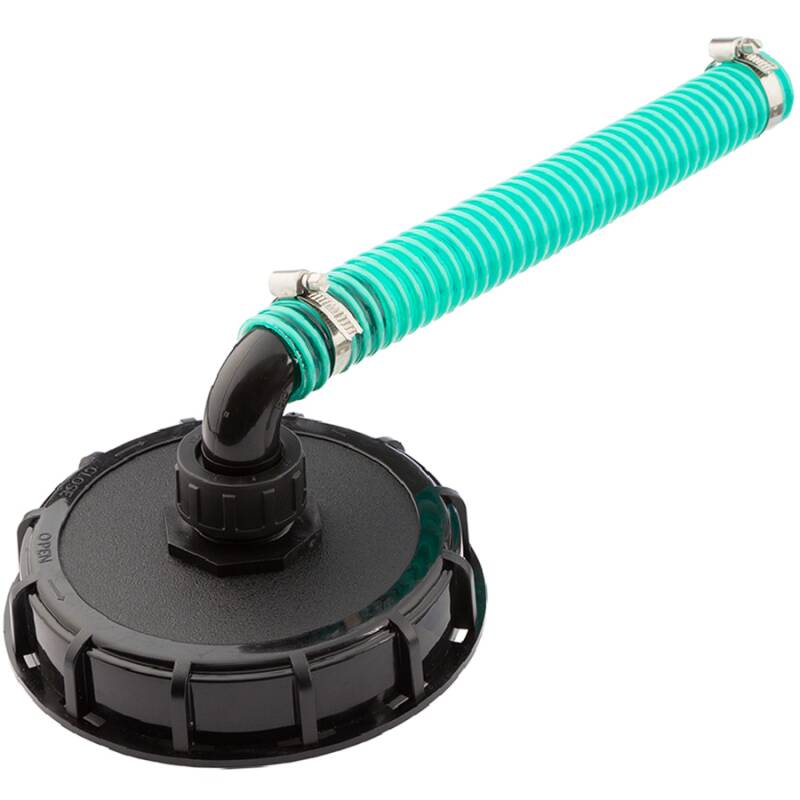

Verbindungsset für Garantia Füllautomat de luxe (80m²)


Das Set besteht aus:

  • IBC Verschlussdeckel in DN 150 oder DN 225 (je nach Auswahl)
  • Durchführung am Deckel inklusive Winkelschlauchtülle 32mm
  • 1m Spiralschlauch 1 1/4" (32mm)
  • Schlauchschellen in W4 (Edelstahl V2A)

Die Winkelschlauchtülle mit freidrehender Überwurfmutter ermöglicht ein einfaches und schnelles Ausrichten zum Füllautomat nach dem Festdrehen des Verschlussdeckels.


Der IBC Deckel besitzt an der Unterseite ein 1 1/4" Aussengewinde (41,91mm), an dem z.B. ein zusätzlicher Filterkorb (nicht im Lieferumfang) befestigt werden kann.


MEHR LESEN Detailinfo: IBC Container Schraubdeckel
