Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione
PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang V2A Edelstahlring
Anschluss:
2fach Klebemuffe x Innengewinde V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindeabgang, verstärkt mit V2A Edelstahlring
Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
- Der nach oben (oder gedreht nach unten) gerichtete Gewindeabgang mit Innengewinde und V2A Ring verstärkt ist ideal geeignet für Messgeräte, Armaturen oder zur Aufnahme eines Entleerungsventils
- Bild 2 zeigt einen automatischen Schnellentlüfter (nicht im Lieferumfang enthalten - zu installieren an exponierter Stelle im Rohrleitungssystem
- Bild 3 zeigt einen Entleerungshahn (nicht im Lieferumfang enthalten)

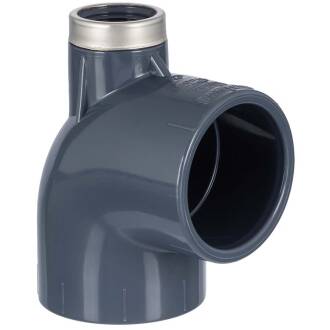

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang mit V2A Edelstahlring
Der PVC-U Winkel 90° hat auf beiden Seiten eine Klebemuffe zum Einkleben eines PVC-U Rohr. Die Besonderheit ist der reduzierte Gewindeabgang im Knickbereich des PVC-U Winkels. Dieser Gewindeabgang mit 0,5 Zoll oder 0,75 Zoll Gewinde ist mit einem Edelstahlring verstärkt. Somit kann der PVC-U Winkel für Zusatzfunktionen eingesetzt werden wie z.B. der Aufbau eines Schnellentlüfters oder eines Absperrhahns.Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
