Gomito a 90° a incollare con attacco filettato superiore rinforzato, in PVC-U
Descrizione
PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang V2A Edelstahlring
Anschluss:
2fach Klebemuffe x Innengewinde V2A Edelstahlring
Gewinde:
BSP
Rohrgewinde
G, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Teflonband o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
50mm - 125mm max. PN 16 bar bei 20°C Medium Wasser, ab 160mm max. PN 10 bar
Material:
PVC-U
Farbe:
Grau

Gewindeabgang, verstärkt mit V2A Edelstahlring
Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
- Der nach oben (oder gedreht nach unten) gerichtete Gewindeabgang mit Innengewinde und V2A Ring verstärkt ist ideal geeignet für Messgeräte, Armaturen oder zur Aufnahme eines Entleerungsventils
- Bild 2 zeigt einen automatischen Schnellentlüfter (nicht im Lieferumfang enthalten - zu installieren an exponierter Stelle im Rohrleitungssystem
- Bild 3 zeigt einen Entleerungshahn (nicht im Lieferumfang enthalten)

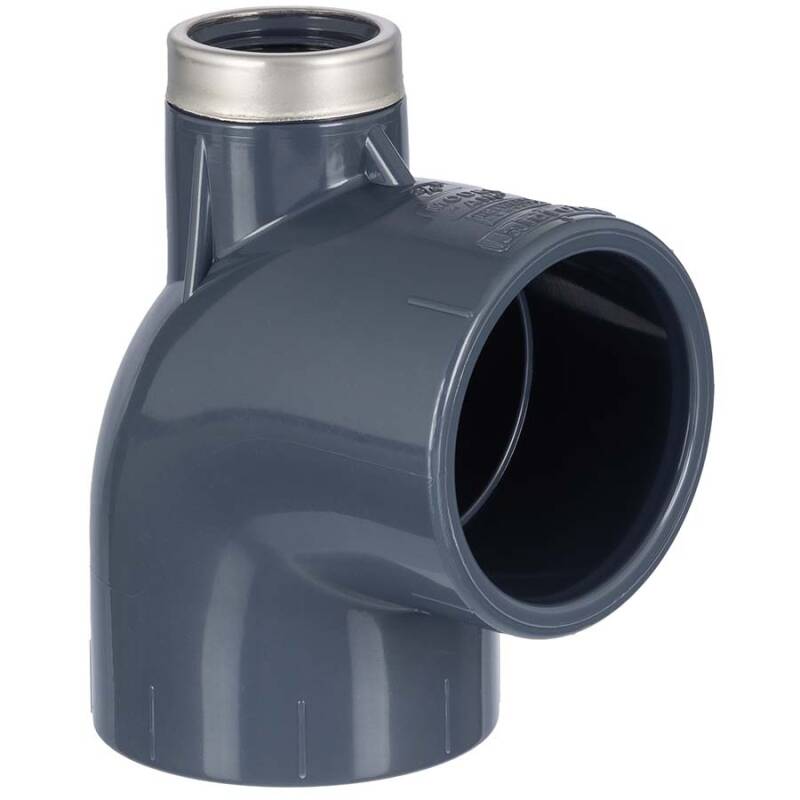

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang mit V2A Edelstahlring
Der PVC-U Winkel 90° hat auf beiden Seiten eine Klebemuffe zum Einkleben eines PVC-U Rohr. Die Besonderheit ist der reduzierte Gewindeabgang im Knickbereich des PVC-U Winkels. Dieser Gewindeabgang mit 0,5 Zoll oder 0,75 Zoll Gewinde ist mit einem Edelstahlring verstärkt. Somit kann der PVC-U Winkel für Zusatzfunktionen eingesetzt werden wie z.B. der Aufbau eines Schnellentlüfters oder eines Absperrhahns.Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Whitworth
-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
