Beschreibung

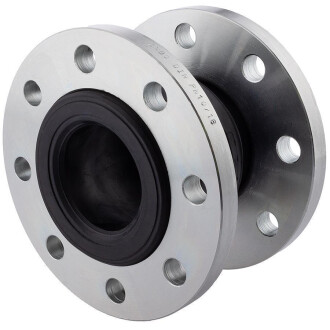

Gummi Elastomer Kompensator Stahlflansch verzinkt
Anti-Vibrations Kompensator mit Elastomerbalg aus EPDM für Wasser, kaltes und warmes Brauchwasser, Seewasser, Kühlwasser, auch mit Chemikalien-Zusätzen zur Wasseraufbereitung, schwache Säuren und Laugen, Salzlösungen, technische Alkohole, Ester und Ketone. Einsetzbar in ölhaltiger Umgebungsluft (z.B. Maschinenraum).
Nicht geeignet für Mineralölprodukte aller Art, Kühlwasser mit Zusatz von ölhaltigen Korrosionsschutzmitteln, ölhaltige Kompressorluft.
Die Variantenbezeichnung ermöglicht einfach und schnell den passenden Anschlussflansch zu finden: Kompensator Variante 90mm ist passend für jeden Flansch nach DIN 90mm.
Anschluss:
Flanschanschluss nach DIN
Temperatur:
max. +120°C (abhängig vom Betriebsdruck)
Arbeitsdruck (PN):
bei 20°C siehe Tabellenangaben
bis 160mm: 10 bar (bis +90°C), 8 bar, bei Stoßbelastung abzügl. 30%
ab 200mm: 6 bar (bis +90°C), 4 bar, bei Stoßbelastung abzügl. 30%
bis 160mm: 10 bar (bis +90°C), 8 bar, bei Stoßbelastung abzügl. 30%
ab 200mm: 6 bar (bis +90°C), 4 bar, bei Stoßbelastung abzügl. 30%
Material Flansch:
Stahl, galvanisch verzinkt
Material Balg:
EPDM
Farbe:
Balg: Schwarz | Flansch: Silberfarben
Zulässige Verformung des Gummi Kompensators
Ø
A. Max
C. Max
T (+ -)
63
110
99
8
75
121
103
10
90
133
118
10
110
145
117
12
140
180
152
12
160
190
162
12
200
220
180
12
250
254
215
22
315
274
235
22
