Beschreibung
HTC Ventilschacht eckig
Der Ventilschacht für die maximale Belegung - bis 12 Stationen möglich - bei gleichzeit kompakten Maßen und bedienerfreundlichen Eigenschaften.
- Belegung bis zu 12 Stationen möglich
- steile Seitenwand im Ausschnittsbereich für anwenderfreundliche Handhabung
- stabile doppelwandige Deckelauflage - einzigartig in diesem Segment!
- vorgestanzte Ein- und Ausgänge (Ø 68mm) für einfaches Öffnen mit Lochbohrer (Hohlwanddosen Lochsäge) o.ä.
- vandalensicherer Verschluss
gut geplant ist halb gewonnen
Bereiten Sie beim Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett. Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht. Um das Eindringen von Ungeziefer und Sand oder Erde zu verhindern, wird es empfohlen, den Ventilschacht auf ein Fleece oder Geotextil zu setzen und damit zu ummanteln um alle Öffnungen so gut wie möglich zu verschließen.
Qualität und Features:
- hochschlagzäher Kunststoff in stabiler Ausführung
- Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
- Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
- Chemikalien resistent und korrosionsfrei
- wasserfest und funktionsfähig bei allen Wetterbedingungen.
- optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
- einfacher Zugriff auf Armaturen durch großen Innenraum
- vandalensichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
- abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher
Von Profis - für Profis

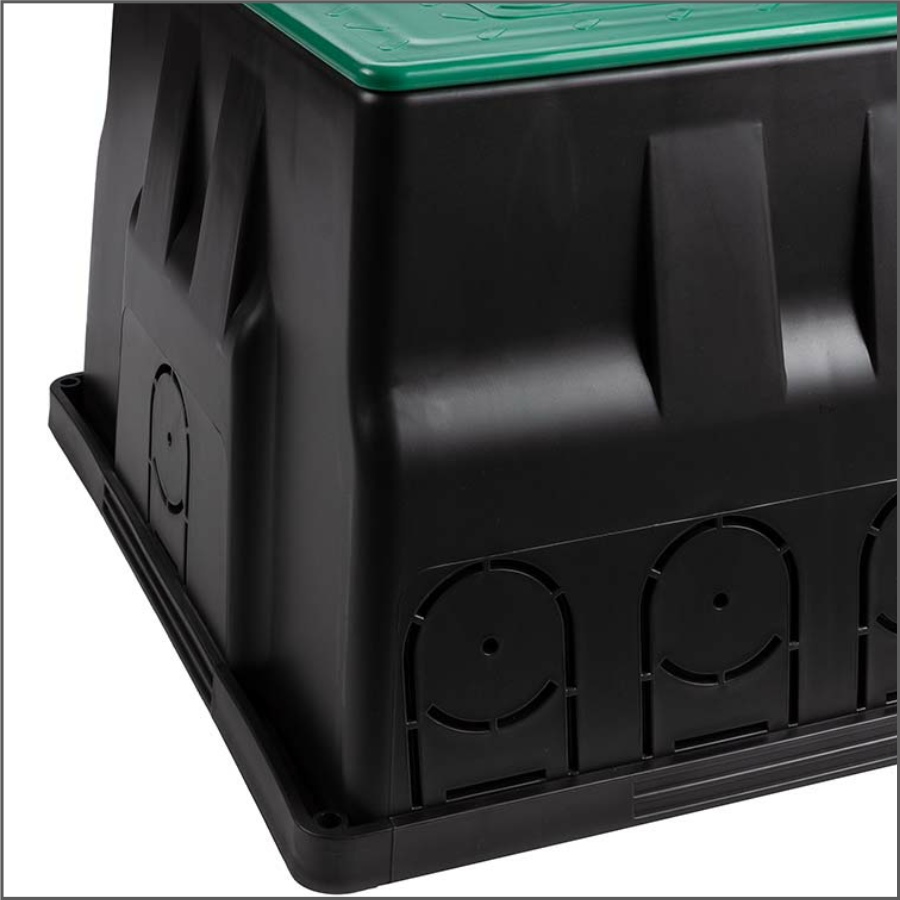

Steile Seitenwand
anwenderfreundlich mit vorgestanzten Ein- und Ausgängen (Ø 68mm) für einfaches Öffnen mit Lochbohrer (Hohlwanddosen Lochsäge) o.ä.

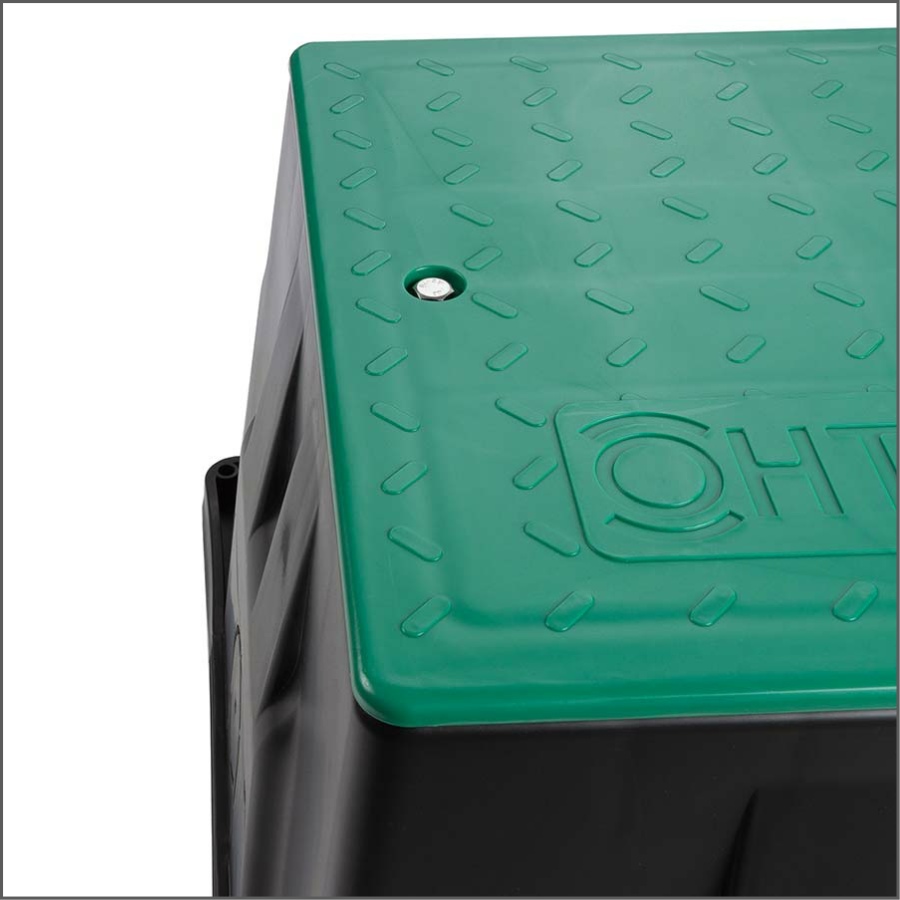

Abgeschrägte Abdeckung
optimale Passform mit abgeschrägten Kanten: kein Schmutz und Gras zwischen Deckel und Schacht und Schutz vor möglichen Schäden durch Rassenmäher
Stabile Konstruktion
die stabile und verwindungssteife Konstruktion aus hochschlagzähem Kunststoff garantiert Stabdfestigkeit und kein Einbeulen durch Erddruck

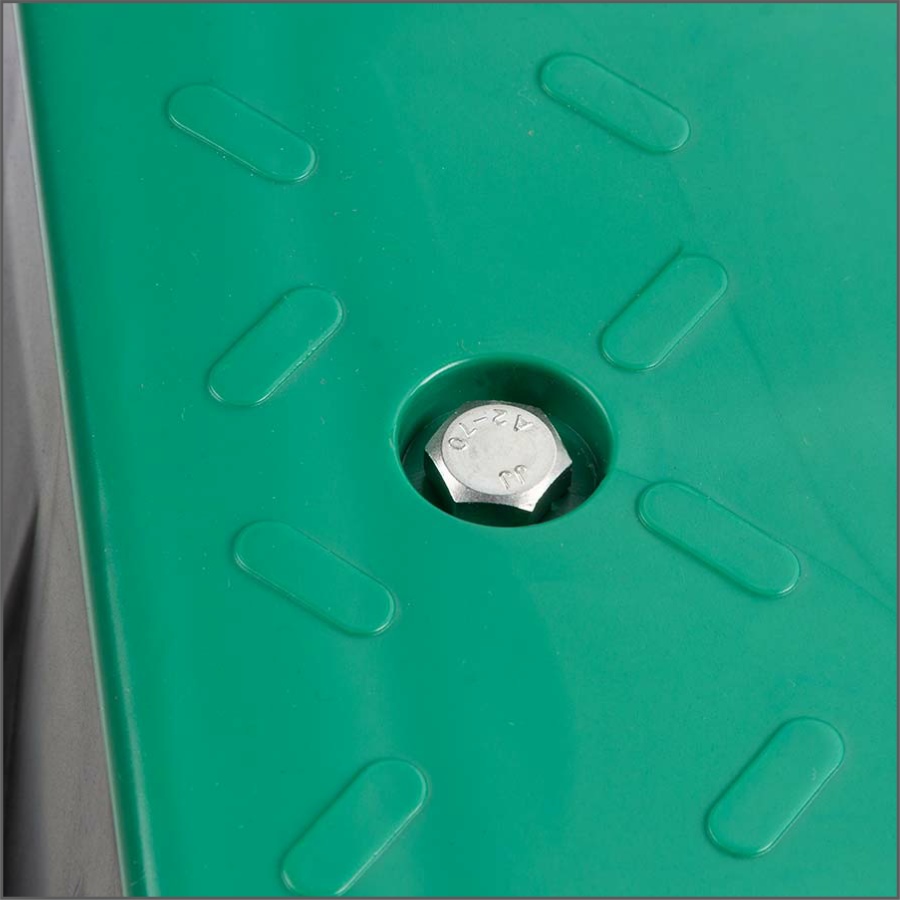

Vandalensichere Deckelverriegelung
Die vandalensichere Deckelverriegelung wird durch eine Edelstahl V2A-Schraube gesichert.

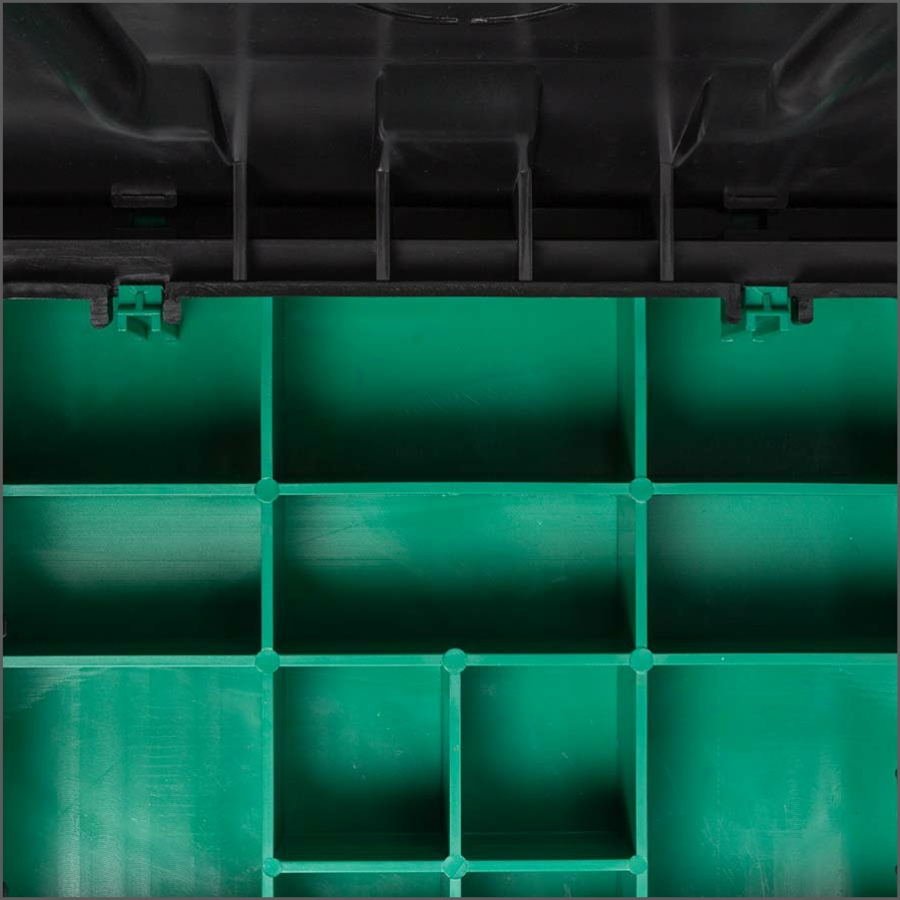

Doppelwandige Deckelauflage
Die doppelwandige Deckelauflage sichert eine hohe Verwindungssteifigkeit und eine sichere Deckelauflage
Einpressmutter
Ein unscheinbares Detail, welches man erst zu schätzen weiß, wenn man Anderes gesehen hat: kein Ausbrechen der Kunststofffassung oder Durchfallen der Mutter.
Ventilschachtdeckel richtig aufsetzen - einfach erklärt
Schritt 1
Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.
Schritt 2
Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.
Schritt 3
Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.
Schritt 4
Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.
So nicht!
Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.
