IBC Container Kugelhahn Überwurf drehbar auf 2" Aussengewinde

Artikelnummer: IBMOV8

19,03 €

inkl. 19% USt., zzgl. Versand

Auswahl Steuerzone / Lieferland
bei Lösen oder Beschädigung der Verplombung keine Rücknahme - kein Widerruf
Artikel-Nr. Variante Preis Menge
IBMOV8.060.063 S60*6 x BSP 2" 19,03 €*
IBMOV8.075.063 S75*6 x BSP 2" 19,03 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

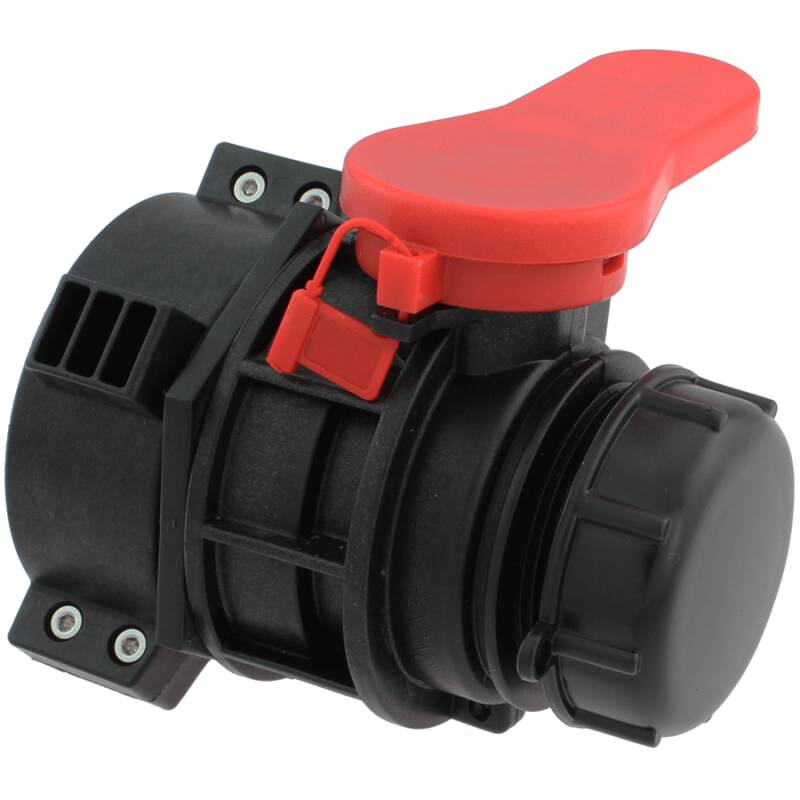

IBC Container Kugelhahn mit Überwurfmutter, Anschluss BSP 2"

  • Der Verschluss erfolgt mittels Kugel und ermöglicht ein leichteres Öffnen , Schließen und Regulieren
  • Befestigen am IBC Container mittels frei beweglicher, drehbarer Überwurfmutter
  • Hahnausgang mit BSP 2" Gewinde läßt sich mit jedem identischen Gewindefitting verbinden
  • Patentgeschützte Kombination und Ausführung natürlich erhältlich bei HTC Logo´
  • Anschluss:
    Innengewinde (siehe Tabelle) x Aussengewinde BSP 2"
    Temperatur:
    bis 60°C konstant, kurzzeitig 80°C
    Wertigkeit:
    UV-stabil
    Material:
    PP Polypropylen
    Anschlussdichtung:
    EPDM
    Dichtung Kugel:
    LLDPE
    Farbe:
    Schwarz, Griff Rot
    IBC Container Anschlussgröße


    Frei bewegliche, drehbare Überwurfmutter

    Der Kugelhahn hat eine frei bewegliche, drehbare Überwurfmutter aus zwei geschraubten Kunststoff-Halbschalen, so dass beim Anbringen der Hahn nicht gedreht werden muss und immer in gewünschter Stellung angebracht werden kann
    BR0027 Detail

    Anschlussgewinde BSP 2 Zoll

    Das praktikable Anschlussgewinde von BSP 2 Zoll läßt sich mit jedem identischen Gewindefitting verbinden, so dass ein Verbau innerhalb eines folgenden Rohrsystems kein Problem darstellt. Ideal für den Verbund von mehreren IBC-Containern in hochwertigen Komzeptbauten.
    BR0027 Detail

    Keine Klappe - ein Kugelhahn!

    Der Verschluss des Hahns erfolgt nicht mittels einer Klappe, sondern mit einer Kugel. Dies ermöglicht ein leichteres Öffnen, Schließen und Regulieren.
    BR0027 Detail


    DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

    DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
    DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
    DOWNLOAD chemische Beständigkeit von Kunststoffen
    DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

    IBC Container Klappenhahn

    Der IBC Container

    Der IBC Container ist der optimale Lager- und Transportbehälter für Flüssigkeiten. Ob in Reihe oder übereinander, er dient im Privatbereich oder der Landwirtschaft ideal als Regenwassersammler. Eine integrierte Palette bildet den Uuntergrund des Containers und sorgt so auch im Stapel für hohe Standsicherheit. Durch die integrierte Palette läßt er sich ideal mit einem Gabelstapler oder einem Traktor mit Staplerfunktion transportieren und ient so auch ideal als Wassersammler oder Viehtränke an abgelegenen Stellen. Das Fassungsvermögen von 1.000l ist ideal und optimal auf die kubische Form verteilt.

    Der Klappenhahn - die Öffnung des IBC-Containers

    Der Klappenhahn, ein Absperrhahn aus Kunststoff ist mittig am unteren Ende der Kunststoffblase befestigt und dient zur Entnahme der eingelagerten Flüssigkeit. Auf Grund des unterschiedlichen Einsatzzweckes gibt es verschiedene Anschlussgrößen. Beim Anschlussgewinde des Klappenhahns ahndelt es sich um ein Grobgewinde mit den Maßen S60, S75 oder S100. Die weitere Zahl bei der Gewindebenennung gibt den Abstand zwischen den Gewindegängen vor. Neben diesen drei Standardgrößen, welche bei den meisten Containern angebracht sind, gibt es leider auch Sondergrößen oder Spezialanschlüsse (WERIT, Schütz), welche wir leider vernachlässigen müssen.

    IBC Container Klappenhahn

    Die richtige Anschlussgröße finden

    Gewinde

    Welches Gewinde hat mein IBC Container?

    Das Anschlussgewinde S60*6 liegt bei ca. 90% aller IBC-Container vor. Ob dieses Gewinde bei Ihrem IBC-Container vorliegt läßt sich einfach und schnell überprüfen:
    Das Aussengewinde hat einen Durchmesser von ca. 60mm, der Abstand zwischen den "Gewinderippen" beträgt ca. 6mm.
    Andere Anschlussgrößen wie z.B. 100*8 werden ähnlich gemessen.

    Den Klappenhahn wechseln

    Um den Klappenhahn zu wechseln, wie auf vielen youtube-Videos dargestellt, muss die Palette im Bereich des Klappenhahns ausgeschnitten sein. Dies ist nicht immer der Fall. In diesem Fall können nur die beiden oberen querliegenden Fixierstäbe des Metallgitters entfernt werden, so dass die Kunststoffblase angehoben werden kann. Jetzt ist ein einfacheres Entfernen des alten Klappenhahns möglich. Beachten Sie, dass der neue Klappenhahn bei identischen Gewindegängen analog dem alten Klappenhahn aufgeschraubt werden muss, ansonsten steht er verdreht. Der blaue Hebel sollte zum leichteren Aufschrauben nach vorne zeigen (geöffneter Zustand). Der Gewindeabgang für den Klappenhahn ist nach innent versetzt, da der Klappenhahn innerhalb des Metallgitters sich befinden muss, ansonsten besteht die Gefahr der Beschädigung beim Transport.

    Die Verlängerung für den Klappenhahn

    Die Lösung für eine Verlängerung des Klappenhahns stellt der IBC Container Anschluss Verlängerung drehbar dar. Dieses innovative Produkt wird direkt oder mittels Größenadapter an den IBC Container aufgeschraubt und der Klappenhahn steht so ca. 200mm nach vorne. Die Überwurfmutter ermöglicht das genaue Ausrichten der Verlängerung.
    Gewinde

    Bringen Sie Ihren Klappenhahn näher zu sich!

    Schließen Sie die Verlängerung S60*6 x Aussengewinde S60*6 direkt an Ihren IBC Container an und installieren Sie direkt darauf Ihren Klappenhahn und schon liegt der Klappenhahn ausserhalb der IBC Containermulde - mit der drehbaren Überwurfmutter an der Verlängerung perfekt positioniert.

    weitere Informationen zum Klappenhahn für IBC Container

    Der Klappenhahn wird aus PE hergestellt und ist lebensmittelecht gemäß Rahmenverordnung (EG) Nr. 1935/2004. Für den Kontakt mit flüssigen Lebensmitteln gemäß der EU-Verordnung Nr. 10/2011 und der EU-Verordnung Nr. 1935/2004 für wässrige nicht-saure Lebensmittel einschließlich Trinkwasser bei allen Wetterbedingungen und Temperaturen unter 40°C geeignet. Eine UN-Zulassung (Gefahrguttransport) liegt nicht vor.
    Benutzen Sie Hilfsmittel beim Wechseln bzw. Kraftverstärker so liegt der Anziehdrehmoment bei max. 70 Nm.
    .
