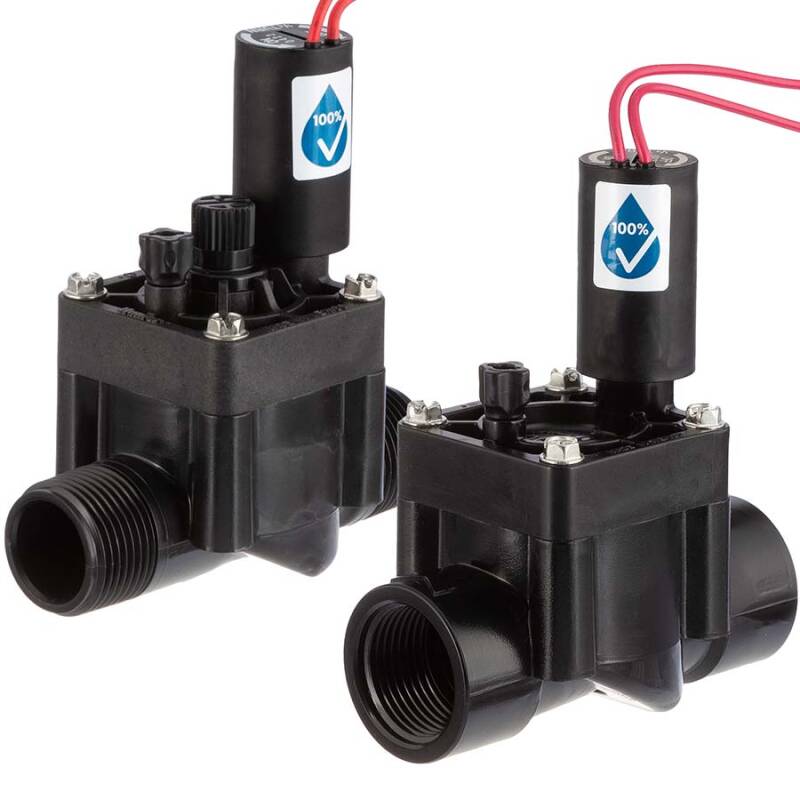

Hunter Magnetventil 24 VAC

Artikelnummer: BR-05

22,34 €

exkl. 19% USt., zzgl. Versand

Die Magnetventile sind für die Ansteuerung eines Leitungsstranges in einem Bewässerungssystem in Verbindung mit einem Bewässerungscomputer gedacht. Bei Einsatz von externen Netzteilen sind die Spannungswerte zu beachten.

Es wird ein Vorlaufdruck von 1,4 bar benötigt.
ArtikelNr. Variante Preis Menge
BR051 PGV-100G 1" Innengewinde 22,34 €*
BR052 PGV-101G 1" Innengewinde 25,88 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Hunter Magnetventil 24 VAC

Das strapazierfähige Hunter Magnetventil PGV mit und ohne Durchflussregulierung ist mit den besten Funktionen der Hunter Spitzenventile ausgestattet und wurde dafür entwickelt, den Widrigkeiten der meisten privaten und kleineren gewerblichen Grünflächen standhalten zu können. Das Modell 24V AC ist hochwertig verarbeitet und verfügt über eine robuste Membran, die Betriebsausfällen unter harten Bedingungen vorbeugt. In unserem Shop finden Sie zwei Ausführungen Hunter PGV-Magnetventile, das PGV 100G sowie das PGV 101G. Die 101 PGV Variante verfügt über eine Durchflussregulierung (flow control) und unterscheidet sich darin von der 100 G Ausführung.

Eigenschaften des Hunter Magnetventils

  • Externe und interne manuelle Entlüftung für schnelle und einfache Aktivierung "am Ventil"
  • Haltbare verschraubte Schutzkappe für maximale Festigkeit
  • Aufbau mit Doppelmembranabdichtung für hervorragende Lecksicherheit
  • Mühelose Ventilwartung durch gesicherte Ventildeckelschrauben
  • Niederflussfähig und auch für die Microbewässerung geeignet
  • Gekapselte 24 VAC Magnetspule mit unverlierbarem Stößel für mühelosen Service
  • Max. Temperatur: 60°C
  • Stromlos geschlossen

Technische Betriebsdaten Hunter PGV Ventil

  • Durchflussmenge PGV-100/101: 0,05 bis 9m³/Std.; 0,75 bis 150l/min
  • Empfohlener Druckbereich: 1,5 bis 10 Bar
  • Vorlaufdruck: 1,4 Bar
  • 24V AC Magnetspule: 350 mA Einschaltstrom, 190 mA Haltestrom, 60 Hz

Abmessungen der Geräte

  • PGV-100G Höhe 13cm - Länge 11cm - Breite 6cm
  • PGV-101G Höhe 13cm - Länge 11cm - Breite 6cm

BW-109 Anwendung

Für den Anschluss oder das Verbinden von Verteilerelementen mit Magnetventil o.ä.

Für das Verbinden von Verteilerelementen mit Magnetventil o.ä. ist der Fitting Doppelnippel mit einseitigem Dichtring PF018 ideal.
Der integrierte Dichtring im Verteilerelement schließt mit dem flachdichtendem Ende Button 1 des Doppelnippels ab.
Das gegenüberliegende Aussengewinde mit integriertem Dichtring Button 2 dient zur Abdichtung zum Innengewinde des Magnetventils.

Zusammenbau

Schrauben Sie zuerst die Seite mit dem integrierten Dichtring in das Magnetventil. Dann schrauben Sie die Überwurfmutter auf das gegenüberliegende Aussengewinde des Doppelnippels. Kurz vor Ende des Festziehens richten Sie das Verteilerelement aus.
Mit dem Hunter Magnetventil PGV-101 und 100 haben Sie ein strapazierfähiges Ventil und ein wichtiges Zubehör für die Bewässerungsanlage. Erweitern Sie die Bewässerung außerdem mit dem passenden Hunter Steuergerät für eine einfache Steuerung der Bewässerung. Hier finden Sie noch mehr Magnetventile.
DOWNLOAD Installation Hunter Magnetventil Typ PGV
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
