Messing Kugelhahn, 2fach Aussengewinde, Stahlhebel

Artikelnummer: MA0003
Auswahl Steuerzone / Lieferland
ab
4,99 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(7) { ["dimension_0420_l1"]=> string(0) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/MA-003_Zeichnung.jpg" ["meta keywords"]=> string(17) "Messing_Kugelhahn" ["tabellen_ansicht"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

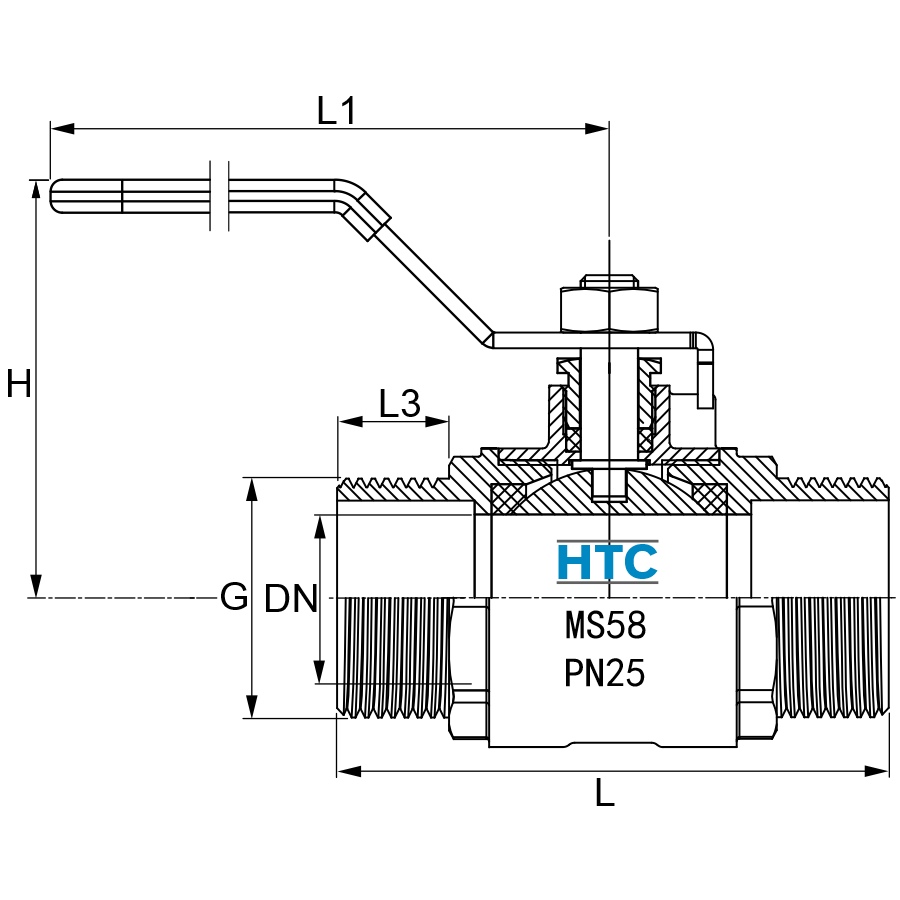

   Varianten

Artikel-Nr.
Variante
DN
G
H
L
L1
Preis
Menge
MA0003.000.016
3/8"
10
3/8" (16,66mm)
43
52
86
4,99 €*
Stk:
MA0003.000.020
1/2"
14
1/2" (20,95mm)
49
65,5
92
6,18 €*
Stk:
MA0003.000.025
3/4"
17
3/4" (26,44mm)
53
72
93
8,35 €*
Stk:
MA0003.000.032
1"
23
1" (33,25mm)
61
84
110
13,98 €*
Stk:
MA0003.000.040
1 1/4"
30
1 1/4" (41,91mm)
72,5
90
132
27,06 €*
Stk:
MA0003.000.050
1 1/2"
37
1 1/2" (47,81mm)
77
103
140
37,09 €*
Stk:
MA0003.000.063
2"
47
2" (59,61mm)
86
122
149
59,01 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

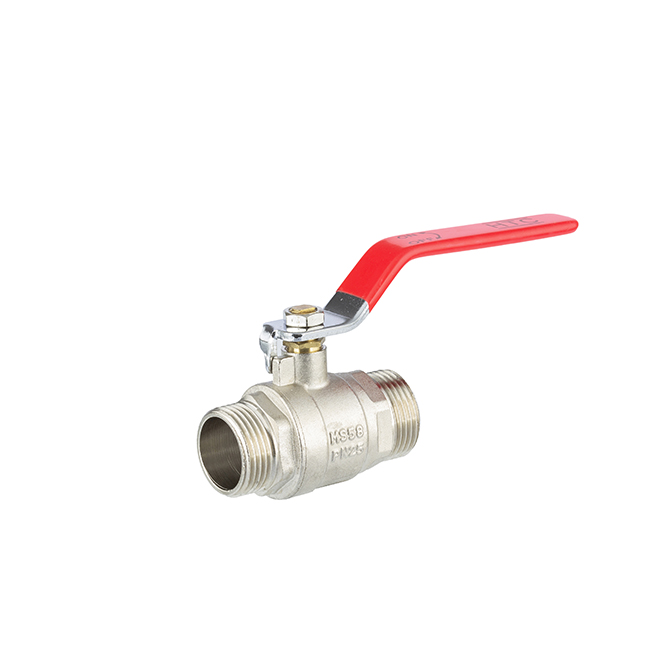

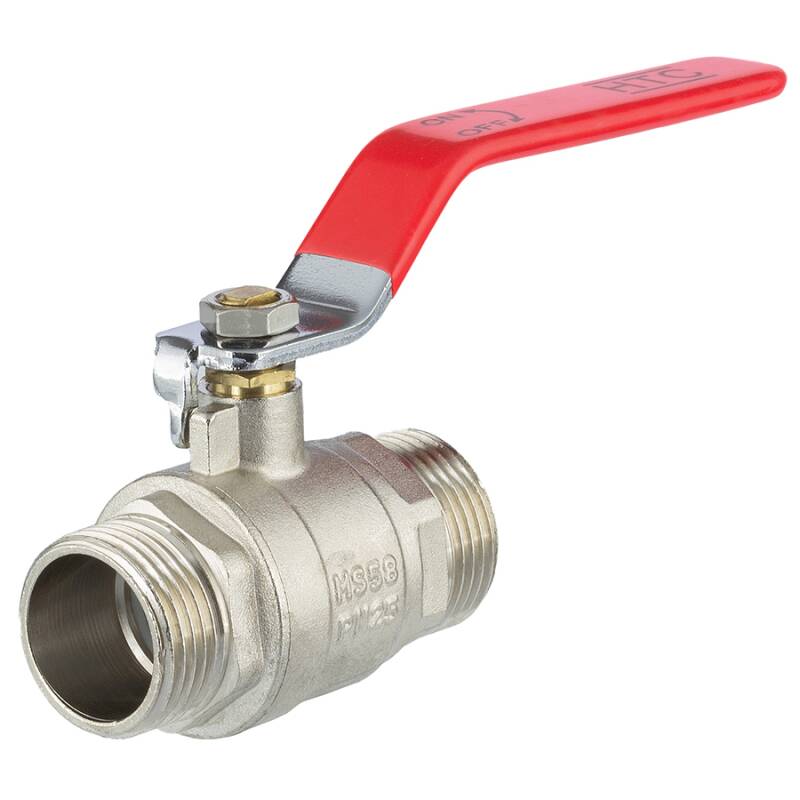

Messing Kugelhahn Stahlhebel, 2fach Aussengewinde

Anschluss:
2fach Aussengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Druckluft, Kalt- und Warmwasser
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
25 bar bei 60°C
Material:
Messing MS 58 | CW614N
Dichtung:
PTFE (Teflon)
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing verchromt, Griff Überzug Farbe: Rot oder Blau
Kugelhahn Messing Stahlhebel
Nr.
Teil
Material
1
Welle
Messing
2
Mutter
Stahl
3
Griff
Stahl
4
Einschraubmutter
Messing
5
Einlage
PTFE
6
O-Ring
NBR
7
Körper
Messing
8
Kugel
Messing verchromt
9
Kugelsitz
PTFE
10
Körpergegenstück
Messing
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
