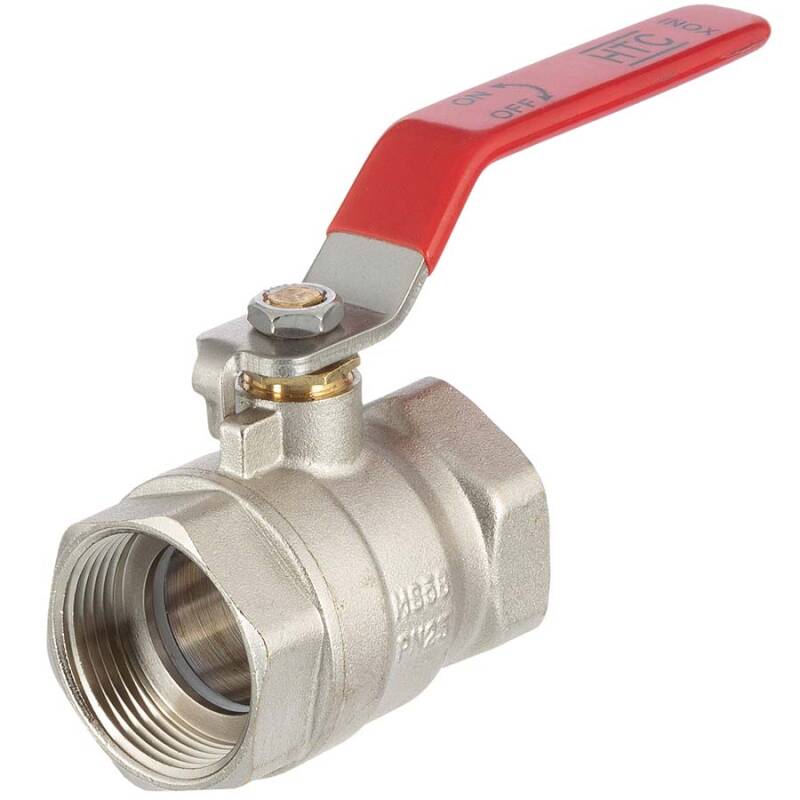

Messing Kugelhahn V2A Hebel 2fach Innengewinde

Artikelnummer: MA0017
ab
5,07 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
DN
G
H
L
L1
L2
Preis
Menge
MA0017.000.020
1/2"
14
1/2" (20,95mm)
51
102
14,5
46
5,07 €*
Stk.:
MA0017.000.025
3/4"
17
3/4" (26,44mm)
55
102
14,5
53
7,38 €*
Stk.:
MA0017.000.032
1"
23
1" (33,25mm)
64
117
14,5
72
11,97 €*
Stk.:
MA0017.000.040
1 1/4"
30
1 1/4" (41,91mm)
69
76
14,5
72
17,87 €*
Stk.:
MA0017.000.050
1 1/2"
32
1 1/2" (47,81mm)
86
146
143
85
25,68 €*
Stk.:
MA0017.000.063
2"
40
2" (59,81mm)
94
146
14,5
98
35,65 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Messing Kugelhahn V2A Edelstahlhebel, 2fach Innengewinde

Anschluss:
2fach Innengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Druckluft, Kalt- und Warmwasser
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
25 bar bei 60°C
Material:
Messing MS 58 | CW614N
Dichtung:
PTFE (Teflon)
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing verchromt / Griff Überzug: Rot
Besonderheit:
V2A Edelstahlhebel
MA0017 Kugelhahn Explosionsbild

Messing Kugelhahn Stahlhebel, 2fach Innengewinde


Nummer
 Bezeichnung  Material
1
 Körper  Messing
2
 Einsatz  Messing
3
 Kugelsitz  PTFE (Teflon)
4
 Körper  PVC-U
5
 Kugel  Messing hart verchromt
6
 Wellendichtung  PTFE (Teflon)
7
 Wellenmutter  Messing
8
 Hebel  V2A Edelstahl
9
 Hebelmutter  V2A Edelstahl
10
 Hebelüberzug  PVC

orange dot Ersatzteile Messing Kugelhahn HTC MA0017

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
