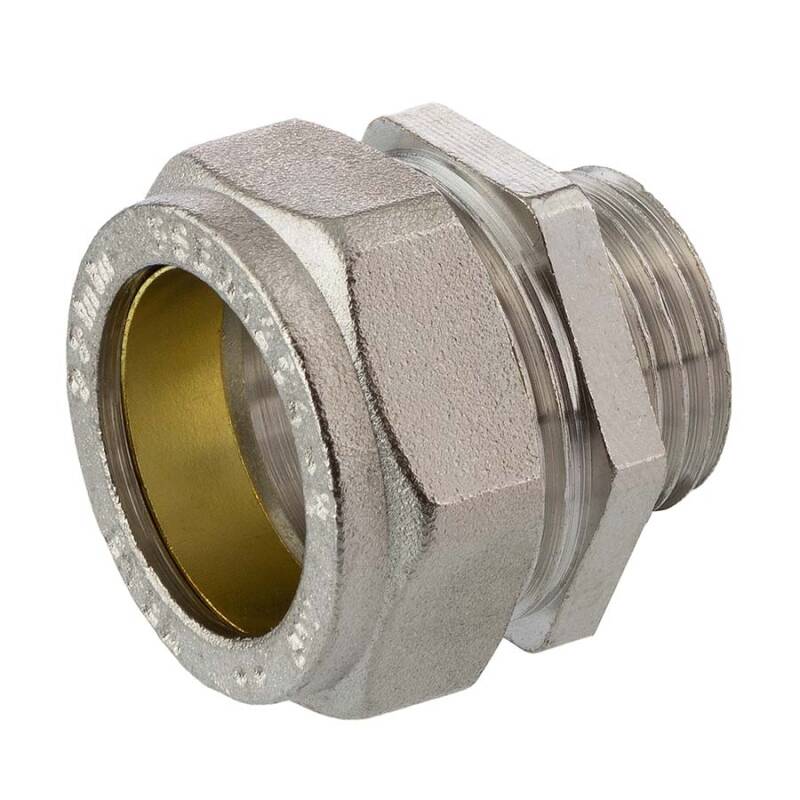

Messing Übergangsnippel Klemme x Aussengewinde

Artikelnummer: MK0302
Auswahl Steuerzone / Lieferland
ab
1,37 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

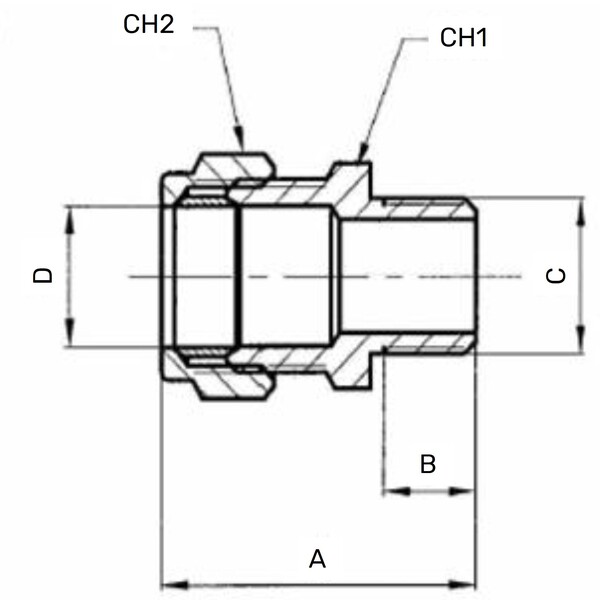

   Varianten

Artikel-Nr.
Variante
A
B
C
CH1
CH2
D
Preis
Menge
MK0302.015.020
15mm x 1/2"
32,5
14
1/2" (20,96mm)
23,5
25
15
1,37 €*
Stk.:
MK0302.015.025
15mm x 3/4"
34,5
15
3/4" (26,44mm)
23,5
31
15
2,03 €*
Stk.:
MK0302.018.020
18mm x 1/2"
35,5
14
1/2" (20,96mm)
28
25
18
1,76 €*
Stk.:
MK0302.018.025
18mm x 3/4"
35
15
3/4" (26,44mm)
28
31
18
2,17 €*
Stk.:
MK0302.022.020
22mm x 1/2"
35
14
1/2" (20,96mm)
31,5
30
22
2,48 €*
MK0302.022.025
22mm x 3/4"
36,5
15
3/4" (26,44mm)
31,5
31
22
2,68 €*
Stk.:
MK0302.022.032
22mm x 1"
39
18
1" (33,25mm)
31,5
38
22
3,33 €*
Stk.:
MK0302.028.025
28mm x 3/4"
42,5
18
3/4" (26,44mm)
38
38
28
4,95 €*
Stk.:
MK0302.028.032
28mm x 1"
42
18
1" (33,25mm)
38
38
28
5,19 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Messing Übergangsnippel Klemme x Aussengewinde

Anschluss:
Klemme x Aussengewinde
Material:
Körper aus vernickeltem Messing UNE EN 12164
Überwurfmutter aus vernickeltem Messing UNE EN 12165
Messingklemmring (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis +120°C
Arbeitsdruck (PN):
max. PN 16 bar bei 30°C (PN 6 bar bei 110°C, PN 5 bar bei 120°C) Medium Wasser
Verwendung:
für halbhartes oder hartes Kupferrohr und Edelstahlrohr
Anzugsdrehmoment

Der Schneidring

Wichtiger technischer Hinweis:
Der Schneidring darf nur einmalig verwendet werden. Wird der Fitting demontiert und soll wieder eingesetzt werden, so ist der Schneidring zwingend zu ersetzen.

DOWNLOADWRAS Zertifikation
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Übergangsnippel Klemme x Aussengewinde für Kupferrohr und Edelstahlrohr

Edelstahlrohr werden bei der Auführung von Hausinstallationen oder auch in der Solartechnik bevorzugt eingesetzt. Da unsere Kunden in unserem Webshop PVC-Welt.de Edelstahlrohr in V4A Qualtität zu güstigen Preisen erhalten, wird eine Kombination zwischen Edelstahlrohr V4A Qualität und Messing Klemmfittings immer mehr eingesetzt. Beengte räumliche Verhältnisse, erhöhte Brandgefahr in unmittelbarer Nähe oder spezielle Fachkenntnis - dies spielt alles keine Rolle, da Messing Klemmfittings einfach mit dem Rohr verklemmt wird. Dies ist nur mit zwei Schraubenschlüssel zu bewerkstelligen. Ob Heizung, Brauchwasser, Trinkwasser, Druckluft, Klimaanlagen oder Solaranlagenverrohrung - das Verbindungssystem mit Messing Klemmfittings hat sich bewährt.

Schneiden Sie Ihr Edelstahlrohr mit Hilfe eines Rohrschneiders rechtwinklig auf Länge zu und entgraten Sie die Schnittfläche innen und aussen sorgfältig, bevor Sie Überwurfmutter und Klemmring über das Rohr schieben. Schieben Sie nun das Rohr bis zum Anschlag in den Fitting. Schieben Sie den Klemmring nun bis an den Fittingkörper und ziehen die Überwurfmutter fest. Schon haben Sie bei Ihrem Projekt die erste Klemmfitting Kupplung verbunden.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
