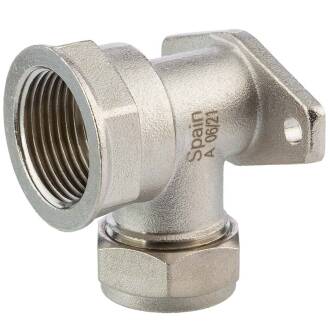

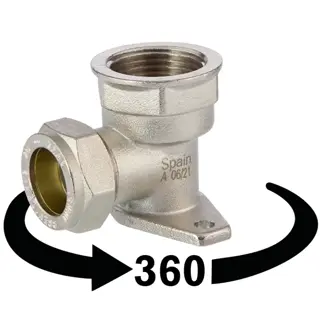

Messing Wandwinkel Klemme x Innengewinde

Artikelnummer: MK0304
ab
2,83 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

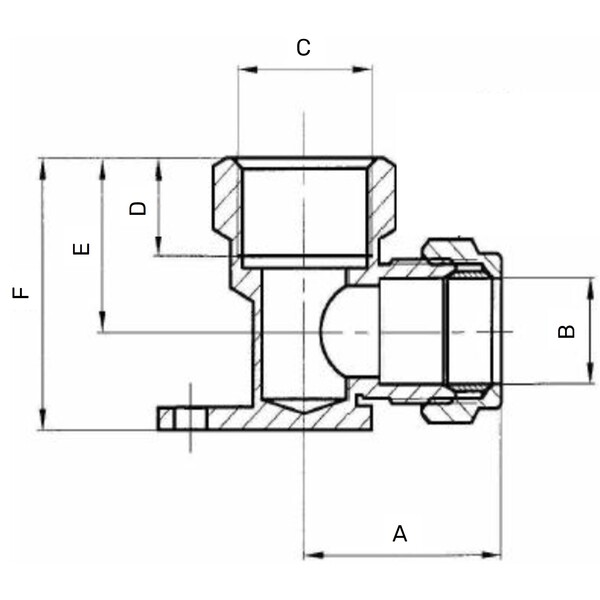

Varianten

Artikel-Nr.
Variante
A
B
C
D
E
F
Preis
Menge
MK0304.015.020
15mm x 1/2"
30
15
1/2" (20,96mm)
14
22,5
39
2,83 €*
Stk.:
MK0304.018.020
18mm x 1/2"
31
18
1/2" (20,96mm)
14
24
42
3,86 €*
Stk.:
MK0304.018.025
18mm x 3/4"
38,5
18
3/4" (26,44mm)
15
29
47,5
4,97 €*
Stk.:
MK0304.022.020
22mm x 1/2"
37
22
1/2" (20,96mm)
14
30,5
50
4,97 €*
Stk.:
MK0304.022.025
22mm x 3/4"
39
22
3/4" (26,44mm)
15
33,5
54
5,43 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

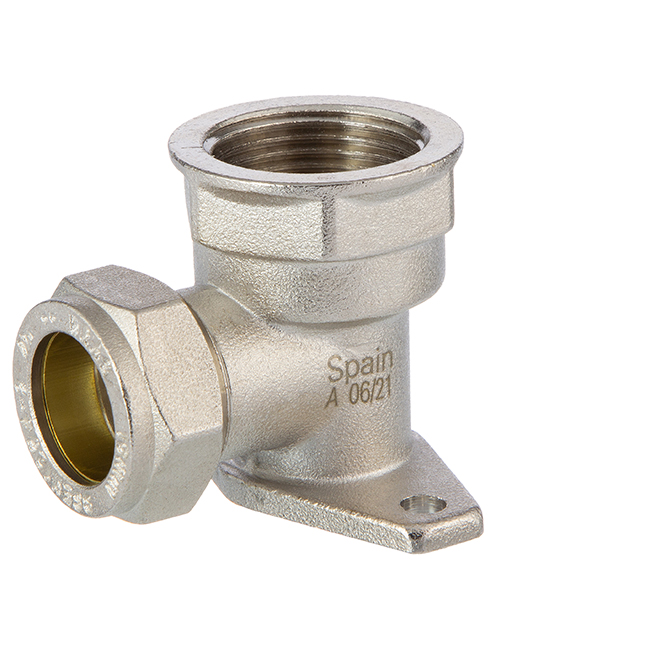

Messing Wandwinkel Wandscheibe 90° Klemme x Innengewinde

Anschluss:
Klemme x Innengewinde
Material:
Körper aus vernickeltem Messing UNE EN 12164
Überwurfmutter aus vernickeltem Messing UNE EN 12165
Messingklemmring (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis +120°C
Arbeitsdruck (PN):
max. PN 16 bar bei 30°C (PN 6 bar bei 110°C, PN 5 bar bei 120°C) Medium Wasser
Verwendung:
für halbhartes oder hartes Kupferrohr und Edelstahlrohr
DOWNLOADWRAS Zertifikation

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Wandwinkel Wandscheibe 90° Klemme x  Innengewinde für Kupferrohr und Edelstahlrohr

In vielen Bereichen des Haushalts, des handwerks oder der Industrie soll innerhalb eines hochwertigen Rohrsystem aus Kupfer oder Edelstahl am Leitungsende eine Entnahmestelle geschaffen werden. Hierfür wird der Wandwinkel oder auch Wandscheibe verwendet. Diese metallisch dichtende Klemmverschraubung ist für die Aufnahme eines Kugelhahns oder Wasserhahns über das Innengewinde gedacht.

Alle Gewindeanschlüsse der Messing Klemmfittings für Kupferrohr oder Edelstahlrohr sind nach der gängigen Norm ISO 228-1 gefertigt, sind parallel und entsprechen dem BSP Whitworth-Gewinde G-Typ (auch Gasgewinde).
In unserer Tabellenansicht ist das Maß in Zoll und ebenso umgerechnet in mm (inKlammer) angegeben.
Die Überwurfmuttern der Verschraubungen sind ungenormt und können nur für den Verschluss der Klemme benutzt werden.

Damit Durchblick besteht...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
