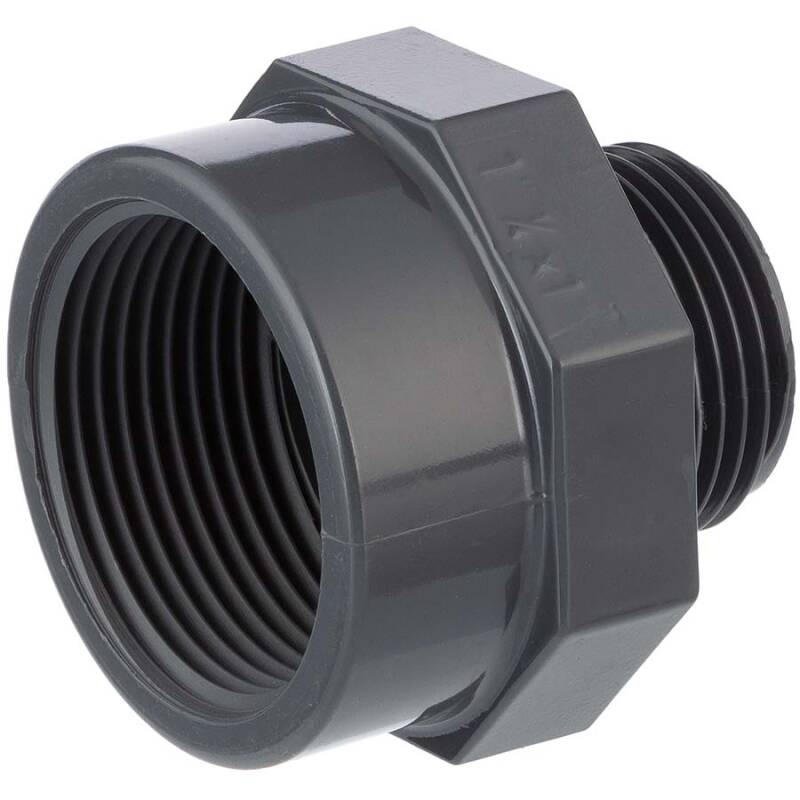

Nipplo in PVC-U femmina, filetto maschio ridotto

Codice articolo: AF0208
Auswahl Steuerzone / Lieferland
a partire da
1,36 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata

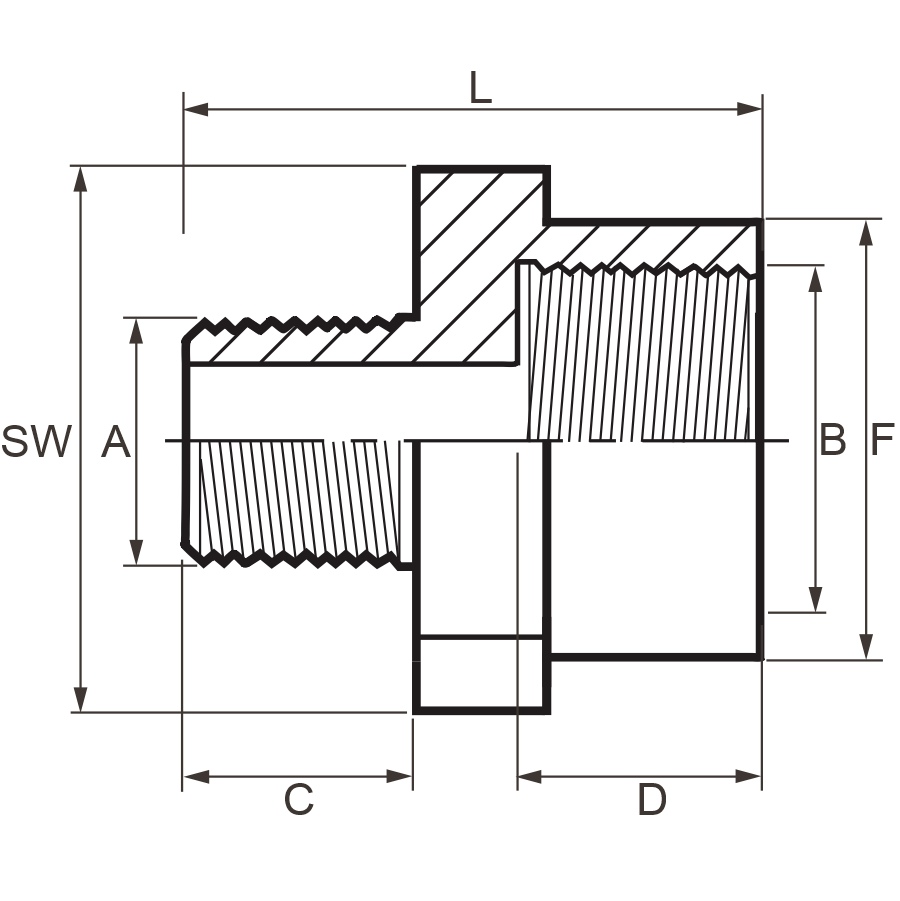

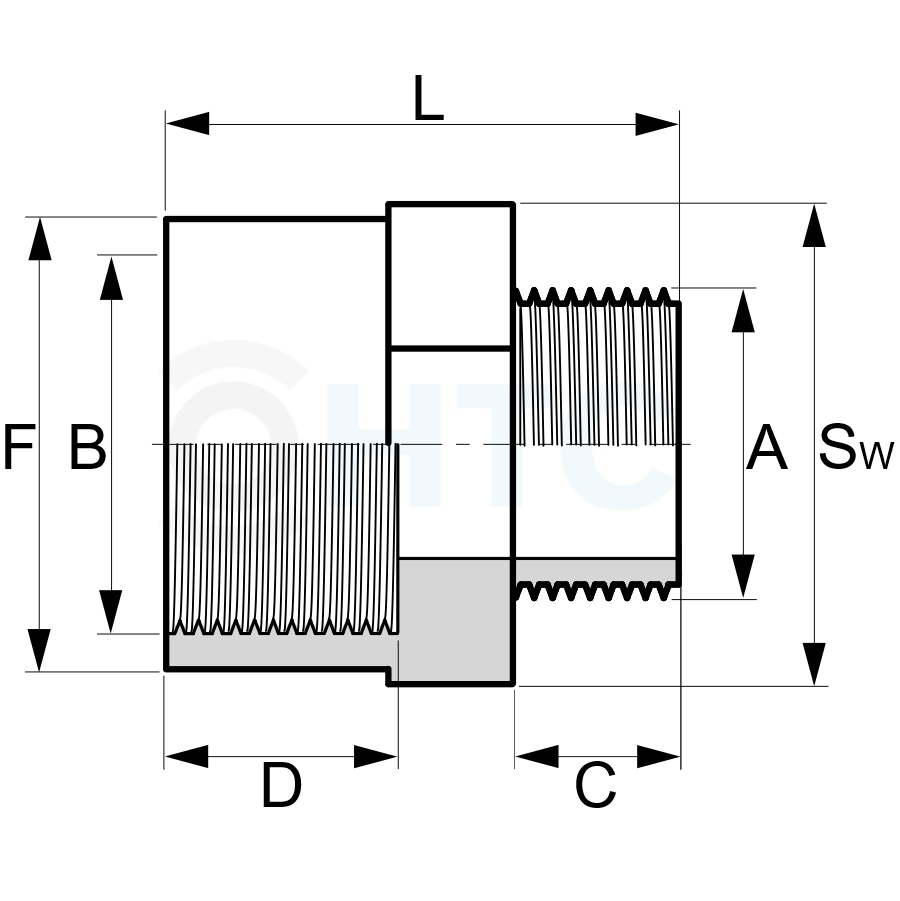

Varianti

Cod. Art.
Versione
A
B
C
D
DN
F
L
SW
Prezzo
Quantità
AF0208.012.016
1/4" x 3/8"
1/4" (13,16mm)
3/8" (16,66mm)
12
14
8
24,5
33
27
2,33 €*
pz.:
AF0208.016.020
3/8" x 1/2"
3/8" (16,66mm)
1/2" (20,96mm)
10,5
19
10
27
34
27
1,44 €*
pz.:
AF0208.020.025
1/2" x 3/4"
1/2" (20,96mm)
3/4" (26,44mm)
14,5
20
14
34
40,5
36
1,36 €*
pz.:
AF0208.025.032
3/4" x 1"
3/4" (26,44mm)
1" (33,25mm)
15,5
23
18
42
45
46
1,48 €*
pz.:
AF0208.032.040
1" x 1 1/4"
1" (33,25mm)
1 1/4" (41,91mm)
18,5
26
23,5
51
51
55
1,63 €*
pz.:
AF0208.040.050
1 1/4" x 1 1/2"
1 1/4" (41,91mm)
1 1/2" (47,80mm)
22
25
30
60
54
65
1,79 €*
pz.:
AF0208.050.063
1 1/2" x 2"
1 1/2" (47,80mm)
2" (59,61mm)
21
30
38
74
58
74
2,80 €*
pz.:
AF0208.063.075
2" x 2 1/2"
2" (59,61mm)
2 1/2" (75,18mm)
26
35
45
88,5
70
89
4,95 €*
pz.:
AF0208.075.090
2 1/2" x 3"
2 1/2" (75,18mm)
3" (87,88mm)
30
40
60
103
79
105
6,31 €*
pz.:
AF0208.090.110
3" x 4"
3" (87,88mm)
4" (113,03mm)
33
46
71,5
129,5
88
130
9,12 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Muffennippel, Aussengewinde reduziert x Innengewinde

Anschluss:
Aussengewinde reduziert x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.

Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
