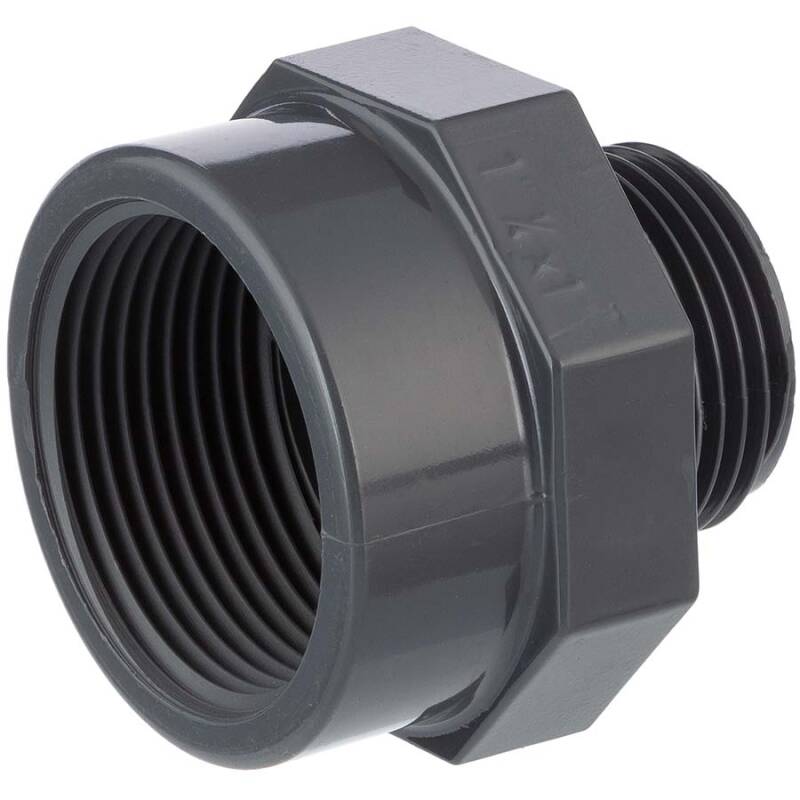

PVC-U Muffennippel, Aussengewinde reduziert x Innengewinde

Artikelnummer: AF0208
Auswahl Steuerzone / Lieferland
ab
1,44 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
B
C
D
DN
F
L
SW
Preis
Menge
AF0208.012.016
1/4" x 3/8"
1/4" (13,16mm)
3/8" (16,66mm)
12
14
8
24,5
33
27
2,65 €*
Stk.:
AF0208.016.020
3/8" x 1/2"
3/8" (16,66mm)
1/2" (20,96mm)
10,5
19
10
27
34
27
1,61 €*
Stk.:
AF0208.020.025
1/2" x 3/4"
1/2" (20,96mm)
3/4" (26,44mm)
14,5
20
14
34
40,5
36
1,44 €*
Stk.:
AF0208.025.032
3/4" x 1"
3/4" (26,44mm)
1" (33,25mm)
15,5
23
18
42
45
46
1,55 €*
Stk.:
AF0208.032.040
1" x 1 1/4"
1" (33,25mm)
1 1/4" (41,91mm)
18,5
26
23,5
51
51
55
1,70 €*
Stk.:
AF0208.040.050
1 1/4" x 1 1/2"
1 1/4" (41,91mm)
1 1/2" (47,80mm)
22
25
30
60
54
65
1,88 €*
Stk.:
AF0208.050.063
1 1/2" x 2"
1 1/2" (47,80mm)
2" (59,61mm)
21
30
38
74
58
74
2,46 €*
AF0208.063.075
2" x 2 1/2"
2" (59,61mm)
2 1/2" (75,18mm)
26
35
45
88,5
70
89
5,87 €*
Stk.:
AF0208.075.090
2 1/2" x 3"
2 1/2" (75,18mm)
3" (87,88mm)
30
40
60
103
79
105
7,18 €*
AF0208.090.110
3" x 4"
3" (87,88mm)
4" (113,03mm)
33
46
71,5
129,5
88
130
10,35 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Muffennippel, Aussengewinde reduziert x Innengewinde

Anschluss:
Aussengewinde reduziert x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.
