PVC-U Reduziernippel, 2fach Aussengewinde

Nipplo ridotto in PVC-U, filetto maschio

Codice articolo: AF0205

0,45 €

compr. 19% IVA, più Spedizione

Come misurare un raccordo filettato

Cod. Art.	Versione	A	B	C	D	DN	E	F	Peso	Prezzo	Quantità
AF0205.016.012	3/8" x 1/4"	1/4" (13,16mm)	3/8" (16,66mm)	15	13	-	36	9,8	8	1,30 €^*	pz.:
AF0205.020.016	1/2" x 3/8"	3/8" (16,66mm)	1/2" (20,96mm)	15	11	10	36	14	9	0,45 €^*	pz.:
AF0205.025.016	3/4" x 3/8"	3/8" (16,66mm)	3/4" (26,44mm)	16	11	10	39	18	18	0,51 €^*	pz.:
AF0205.025.020	3/4" x 1/2"	1/2" (20,96mm)	3/4" (26,44mm)	16	15	15	43	18	17	0,46 €^*	pz.:
A-205-32.16	1" x 3/8"	3/8" (16,66mm)	1" (33,25mm)	19	11	10	48	24	29	0,64 €^*	pz.:
A-205-32.20	1" x 1/2"	1/2" (20,96mm)	1" (33,25mm)	19	15	15	48	24	29	0,58 €^*	pz.:
A-205-32.25	1" x 3/4"	3/4" (26,44mm)	1" (33,25mm)	19	16	20	48	24	30	0,58 €^*	pz.:
AF0205.040.020	1 1/4" x 1/2"	1/2" (20,96mm)	1 1/4" (41,91mm)	21	15	15	48	31	47	0,73 €^*	pz.:
AF0205.040.025	1 1/4" x 3/4"	3/4" (26,44mm)	1 1/4" (41,91mm)	21	16	20	50	31	47	0,73 €^*	pz.:
AF0205.040.032	1 1/4" x 1"	1" (33,25mm)	1 1/4" (41,91mm)	21	19	25	53	31	49	0,73 €^*	pz.:
AF0205.050.020	1 1/2" x 1/2"	1/2" (20,96mm)	1 1/2" (47,80mm)	22	15	12	58	35	53	1,00 €^*	pz:
AF0205.050.025	1 1/2" x 3/4"	3/4" (26,44mm)	1 1/2" (47,80mm)	21	16	20	51	37	56	0,94 €^*	pz.:
AF0205.050.032	1 1/2" x 1"	1" (33,25mm)	1 1/2" (47,80mm)	21	19	25	54	37	58	0,94 €^*	pz.:
AF0205.050.040	1 1/2" x 1 1/4"	1 1/4" (41,91mm)	1 1/2" (47,80mm)	21	21	32	56	37	61	0,94 €^*	pz.:
AF0205.063.025	2" x 3/4"	3/4" (26,44mm)	2" (59,61mm)	25	16	17	55,5	43	104	1,42 €^*	pz:
AF0205.063.032	2" x 1"	1" (33,25mm)	2" (59,61mm)	25	18	25	58	47	88	1,24 €^*	pz.:
AF0205.063.040	2" x 1 1/4"	1 1/4" (41,91mm)	2" (59,61mm)	25	21	32	61	47	94	1,24 €^*	pz.:
AF0205.063.050	2" x 1 1/2"	1 1/2" (47,80mm)	2" (59,61mm)	25	21	40	61	47	95	1,24 €^*	pz.:
AF0205.075.040	2 1/2" x 1 1/4"	1 1/4" (41,91mm)	2 1/2" (75,18mm)	31	21	32	68	59	152	3,72 €^*	pz.:
AF0205.075.050	2 1/2" x 1 1/2"	1 1/2" (47,80mm)	2 1/2" (75,18mm)	31	23	40	70	59	154	3,72 €^*	pz.:
AF0205.075.063	2 1/2" x 2"	2" (59,61mm)	2 1/2" (75,18mm)	31	26	50	73	59	159	2,61 €^*	pz.:
AF0205.090.050	3" x 1 1/2"	1 1/2" (47,80mm)	3" (87,88mm)	34	23	40	73	70	217	5,85 €^*	pz.:
AF0205.090.063	3" x 2"	2" (59,61mm)	3" (87,88mm)	34	29	50	79	70	226	3,80 €^*	pz.:
AF0205.090.075	3" x 2 1/2"	2 1/2" (75,18mm)	3" (87,88mm)	34	31	65	81	70	233	3,80 €^*	pz.:
AF0205.110.063	4" x 2"	2" (59,61mm)	4" (113,03mm)	39	29	50	86	90	401	12,96 €^*
AF0205.110.075	4" x 2 1/2"	2 1/2" (75,18mm)	4" (113,03mm)	39	31	65	88	90	416	12,96 €^*	pz.:
AF0205.110.090	4" x 3"	3" (87,88mm)	4" (113,03mm)	39	34	80	91	90	369	12,35 €^*	pz.:

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

E-mail

Caratteristiche

Descrizione

PVC-U Reduziernippel 2fach Aussengewinde

Anschluss:

Aussengewinde x Aussengewinde reduziert

Gewinde:

BSP G, , Abdichtung mit Teflonband o.ä.

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck ():

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Farbe:

Grau

Einsatzbereich:

DOWNLOAD RoHS Konformitätserklärung - CH Aquaram

DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings

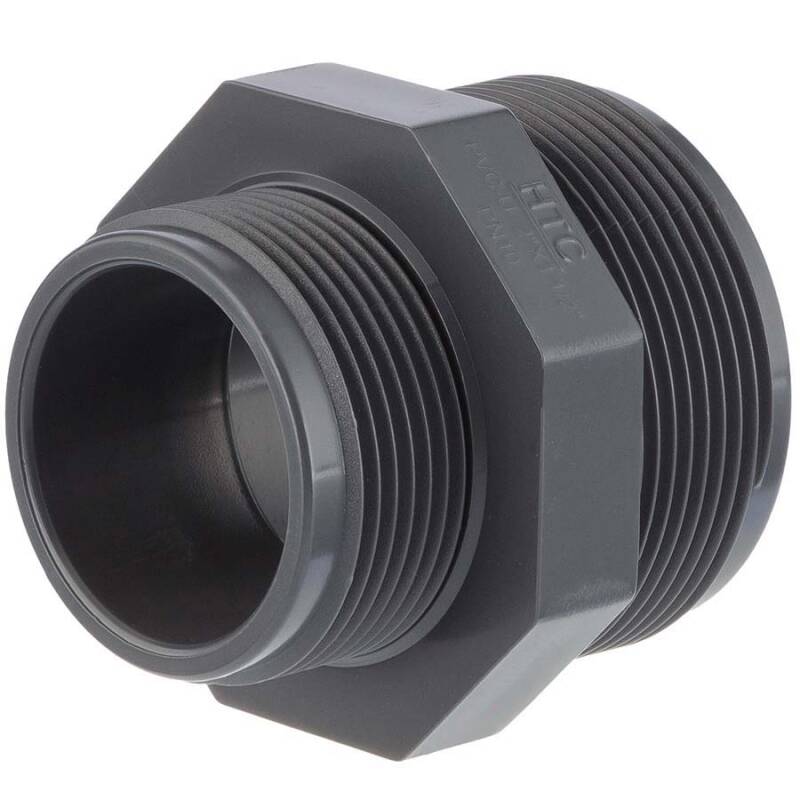

PVC-U Reduziernippel 2fach Aussengewinde

Der Reduziernippel aus Hart-PVC (PVC-U) besitzt auf beiden Seiten ein Aussengewinde mit unterschiedlichen Durchmessern. Dies unterscheidet den Reduziernippel zu einem Doppelnippel, welcher auf beiden Seiten ein identisches Aussengewinde hat

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
