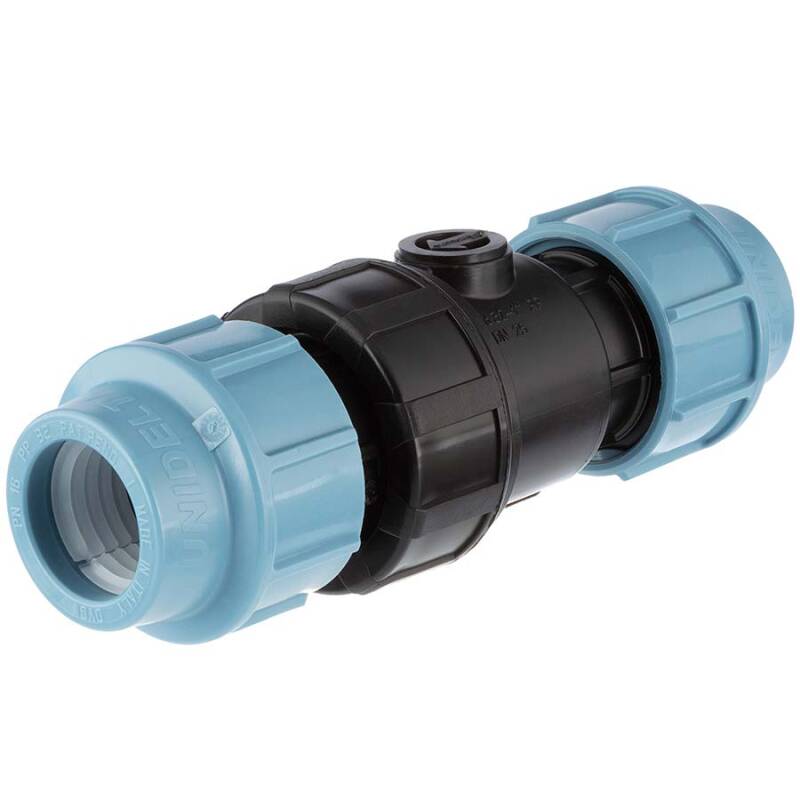

PP Rückschlagventil 2fach Klemme DVGW Unidelta

Artikelnummer: PA0420

9,74 €

inkl. 16% USt., zzgl. Versand

Produktbild ArtikelNr. Variante Preis Menge
PP Rückschlagventil 2fach Klemme DVGW 2fach 20mm Unidelta PA0420.000.020 2fach 20mm 9,74 €*
PP Rückschlagventil 2fach Klemme DVGW 2fach 25mm Unidelta PA0420.000.025 2fach 25mm 11,99 €*
PP Rückschlagventil 2fach Klemme DVGW 2fach 32mm Unidelta PA0420.000.032 2fach 32mm 13,19 €*
PP Rückschlagventil 2fach Klemme DVGW 2fach 40mm Unidelta PA0420.000.040 2fach 40mm 16,12 €*
PP Rückschlagventil 2fach Klemme DVGW 2fach 50mm Unidelta PA0420.000.050 2fach 50mm 21,69 €*
PP Rückschlagventil 2fach Klemme DVGW 2fach 63mm Unidelta PA0420.000.063 2fach 63mm 28,33 €*

inkl. 16% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PP Rückschlagventil für PE-Rohr 2fach Klemme

Kompressionsrückschlagventil, Feder unterstützt, stehend oder liegend verbaubar, DVGW geprüft für den Trinkwassereinsatz

Anschluss:
2fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Unidelta Rückschlagventil Schema

Unidelta Rückschlagventil im Beispieleinsatz

Schematisches Beispiel für eine Anwendung von Unidelta Kugelhahn in Verbindung mit Kompressionsrückschlagventil.
Einsetzbar bis max. PN 16 bar bei 20°C Wasser.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

Rückschlagventil mit zwei Klemmringverschraubungen für PE-Rohr

Die PE-Rohre werden beidseitig angefast in die Klemme eingeschoben und verscraubt. Unsere Anleitung hierzu können Sie über den Button "verarbeiten von PP Klemm Fittings" aufrufen und auch als .pdf downloaden oder ausdrucken. Der Schließmechanismus in Kegelform wird mittels einer innenliegenden Feder an die Eingangsseite gedrückt und verschließt das Ventil. Durch die Schließung des Ventils mittels Federdruck kann das Rückschlagventil stehend und liegend verbaut werden.
Das Ventil ist geeignet zum Transport von Trinkwasser, sauberem Brauchwasser, Regenwasser und auch chlorhaltigem Wasser. Nicht zu verwenden bei salzhaltigen Medien, da die innenliegende Feder zwar aus V2A Edelstahl ist, diese aber in korrosiver Umgebung rostet.
Unidelta Rückschlagventil Kompressionsrückschlagventil im Beispieleinsatz, beachten Sie bitte hierzu unser Anwendungsbeispiel. Die Fließrichtung ist auf dem Rückschlagventil mit Klemmverschraubung für PE-Rohr gekennzeichnet
Das Rückschlagventil mit Federspannung ist für jede Art von PE-Rohr geeignet. Wir bieten dies in unserem Webshop PVC-Welt.de in einer breiten Range an Anschlussdimensionen an:
  • 2fach Klemmverschraubung 20mm
  • 2x Klemmmuffe 25mm
  • 2fach Klemme für PE-Rohr 32mm
  • Klemmverschraubung 40mm
  • PP Klemmverbinder Typ Unidelta Rückschlagventil mit 50mm
  • Rückschlagventil check valve für die Wassertechnik Kaltwasserleitung PE-Rohr Klemme 63mm
