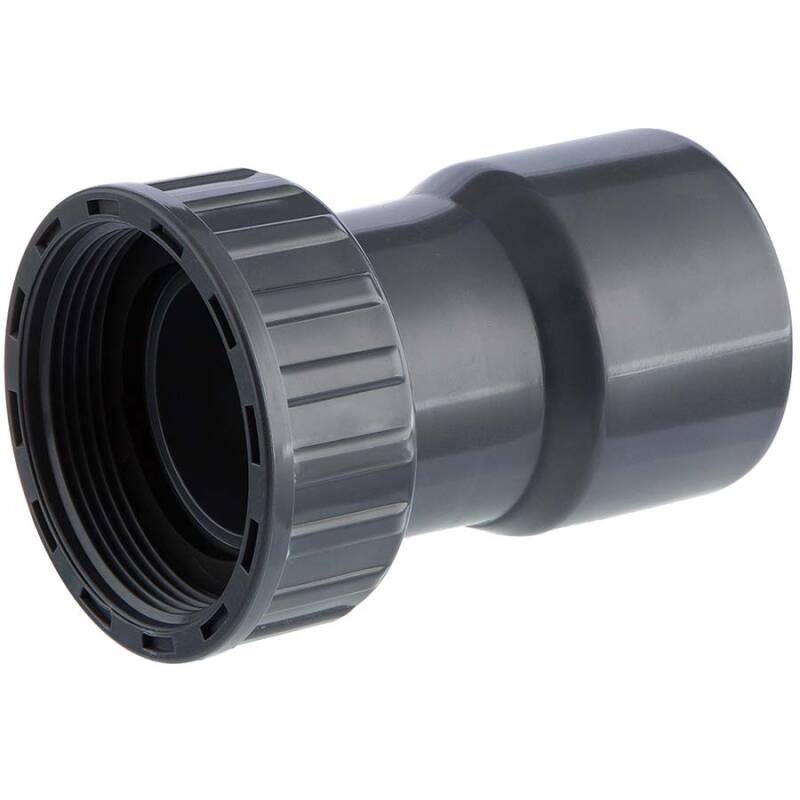

PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe

Artikelnummer: AF0606
Auswahl Steuerzone / Lieferland
ab
2,00 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
C
d1
d2
d3
Z
Preis
Menge
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1" x 25mm
AF0606.025.032
1" x 25mm
27
---
25
1" (33,25mm)
---
30
4,76 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/4" x 25mm
AF0606.040.025
1 1/4" x 25mm
---
22
25
1 1/4" (41,91mm)
25
---
2,00 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1" x 32mm
AF0606.032.032
1" x 32mm
27
---
32
1" (33,25mm)
---
34
6,28 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/4" x 32mm
AF0606.032.040
1 1/4" x 32mm
30
---
32
1 1/4" (41,91mm)
---
30
5,14 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/2" x 32mm
AF0606.050.032
1 1/2" x 32mm
---
22
---
1 1/2" (47,81mm)
32
---
3,71 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/4" x 40mm
AF0606.040.040
1 1/4" x 40mm
30
---
40
1 1/4" (41,91mm)
---
37
4,88 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/2" x 40mm
AF0606.040.050
1 1/2" x 40mm
35
---
40
1 1/2" (47,80mm)
---
35
6,16 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2" x 40mm
AF0606.040.063
2" x 40mm
---
26
---
2" (59,61mm)
40
---
4,32 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 1 1/2" x 50mm
AF0606.050.050
1 1/2" x 50mm
34
---
50
1 1/2" (47,81mm)
---
45
8,04 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2" x 50mm
AF0606.050.063
2" x 50mm
39
---
50
2" (59,61mm)
---
39
8,04 €*
Stk.:

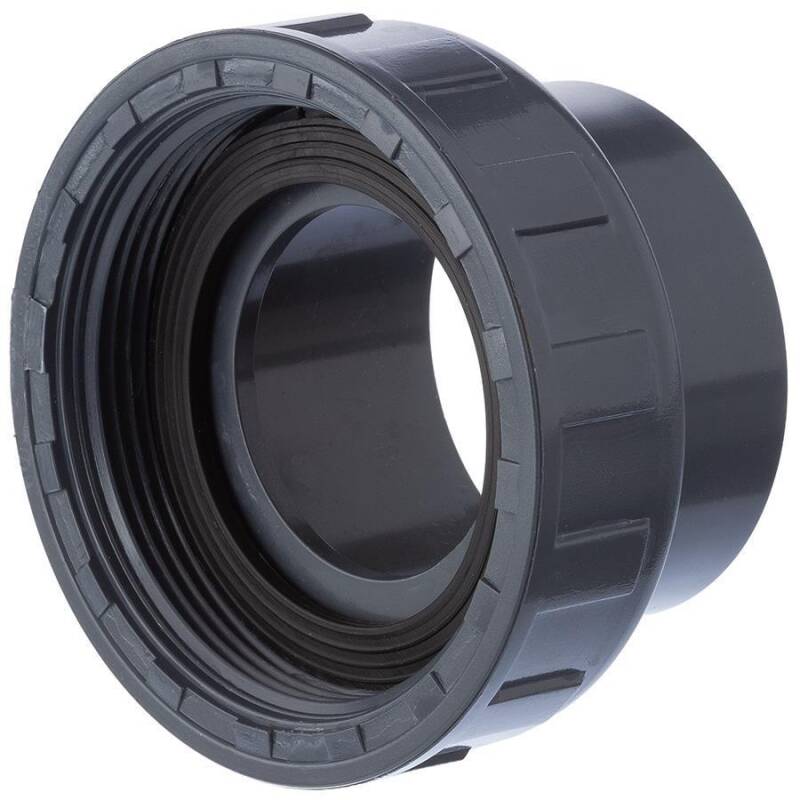

PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2 1/4" x 50mm
AF0606.068.050.
2 1/4" x 50mm
---
31
---
2 1/4" (65,27mm)
50
---
8,04 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2" x 63mm
AF0606.063.063
2" x 63mm
46
---
63
2" (59,61mm)
---
57
15,93 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2 1/2" x 63mm
AF0606.063.075
2 1/2" x 63mm
42
---
63
2 1/2" (75,18mm)
---
48
15,92 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 2 1/2" x 75mm
AF0606.075.075
2 1/2" x 75mm
40
---
75
2 1/2" (75,18mm)
---
52
24,61 €*
Stk.:

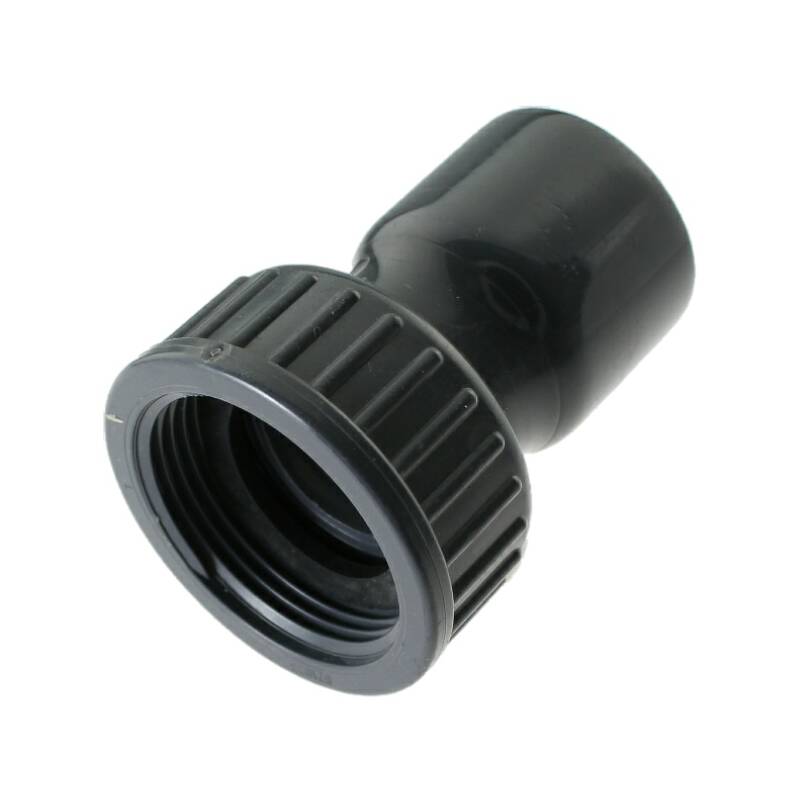

PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 3" x 75mm
AF0606.075.090
3" x 75mm
56
---
75
3" (87,88mm)
---
49
24,61 €*
Stk.:
PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe 3" x 90mm
AF0606.090.090
3" x 90mm
52
---
90
3" (87,88mm)
---
48
35,51 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe

Anschluss:
Überwurfmutter incl. Flachdichtung x Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit beiliegender Flachdichtung
Flachdichtung:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Wichtig: Die 2/3 PVC-U Kupplung wird mit am häufigsten als Verbindung zwischen Pumpenstutzen (Aussengewinde flachdichtend) und der Verrohrung eingesetzt. Dies setzt voraus, dass die Pumpe mit einem BSP (G) Gewinde ausgestattet ist - deshalb vor Pumpenkauf versichern, dass der Gewindestutzen nach Norm gefertigt wird. Leider setzt sich selbst bei hochwertigen Schwimmbadpumpen die Unart bei den Herstellern durch, dass der beiliegende Anschluss mit Überwurfmutter ungenormt ist und so leider nur ein sehr teures Originalersatzteil des Herstellers bei Bruch verwendet werden kann.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
