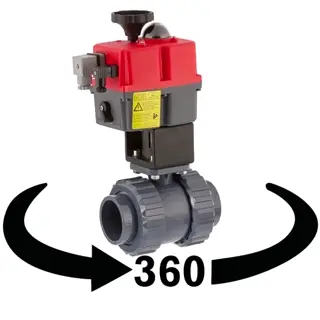

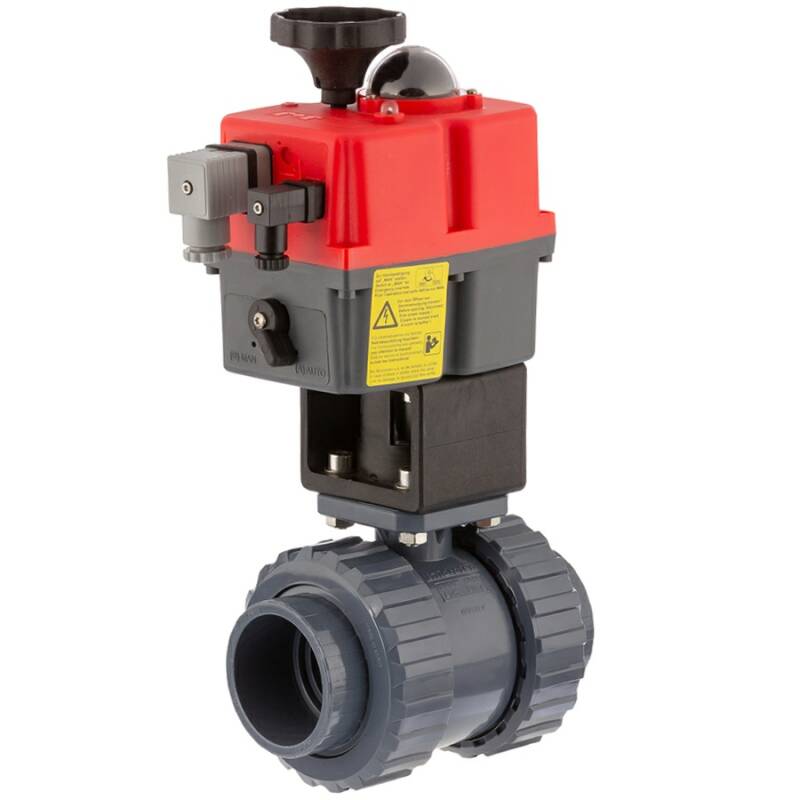

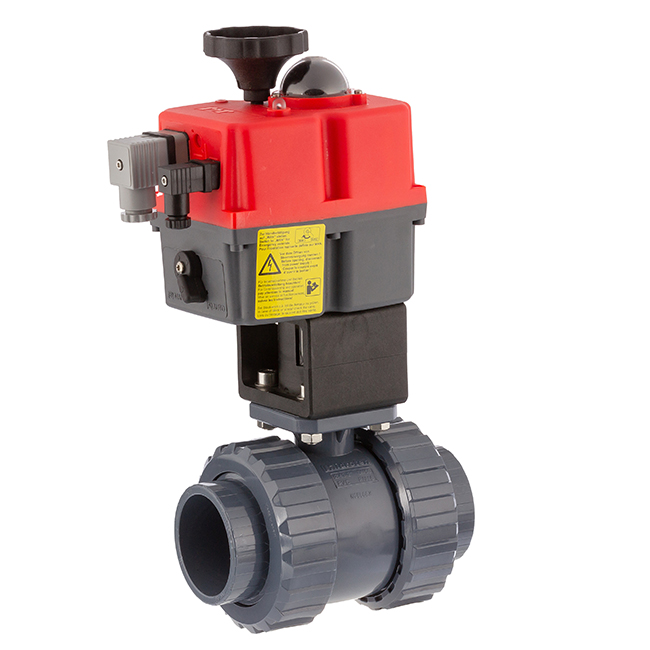

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb - 2fach Klebemuffe
309,97 €

inkl. 19% USt., versandfreie Lieferung

Artikelnummer: AK0510

Produktbild Artikel-Nr. Variante Preis Menge
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 20mm, 24 AC/DC A-926-20 20mm 309,97 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 25mm, 24 AC/DC AK0510.L10.025 25mm 309,97 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 32mm, 24 AC/DC AK0510.L10.032 32mm 316,69 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 20mm, 110-240 AC/DC AK0510.H10.020 20mm 309,97 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 25mm, 110-240 AC/DC AK0510.H10.025 25mm 309,97 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 32mm, 110-240 AC/DC AK0510.H10.032 32mm 316,69 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 20mm, 24-240 AC/DC AK0510.S20.020 20mm 417,92 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 25mm, 24-240 AC/DC AK0510.S20.025 25mm 417,92 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 32mm, 24-240 AC/DC AK0510.S20.032 32mm 424,59 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 40mm, 24-240 AC/DC AK0510.S20.040 40mm 428,48 €*

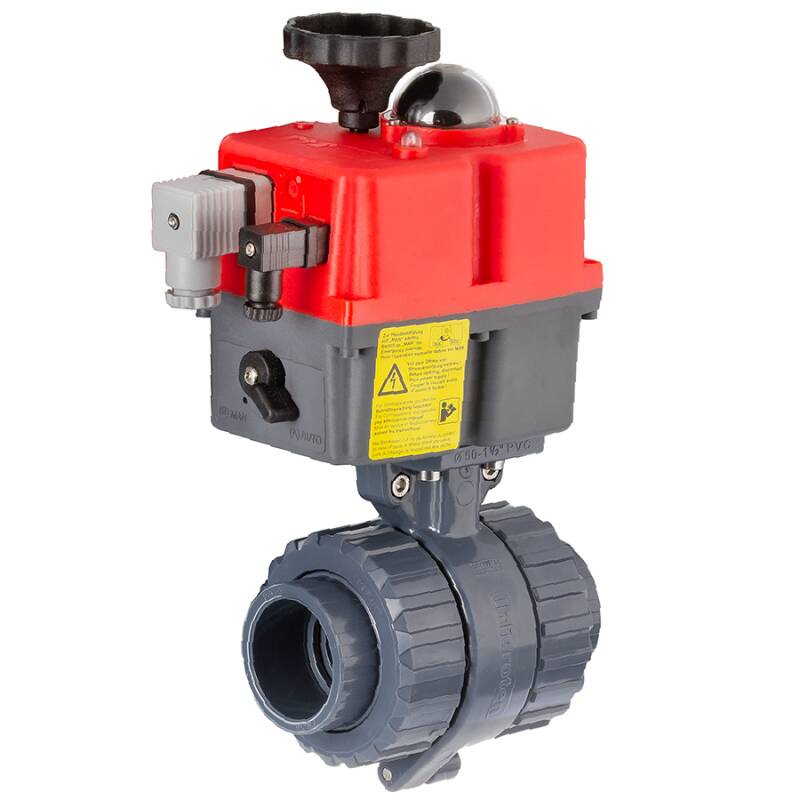

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 50mm, 24-240 AC/DC AK0510.S20.050 50mm 430,16 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 63mm, 24-240 AC/DC AK0510.S20.063 63mm 451,58 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S35, 2fach Klebemuffe 75mm, 24-240 AC/DC AK0510.S35.075 75mm 571,69 €*

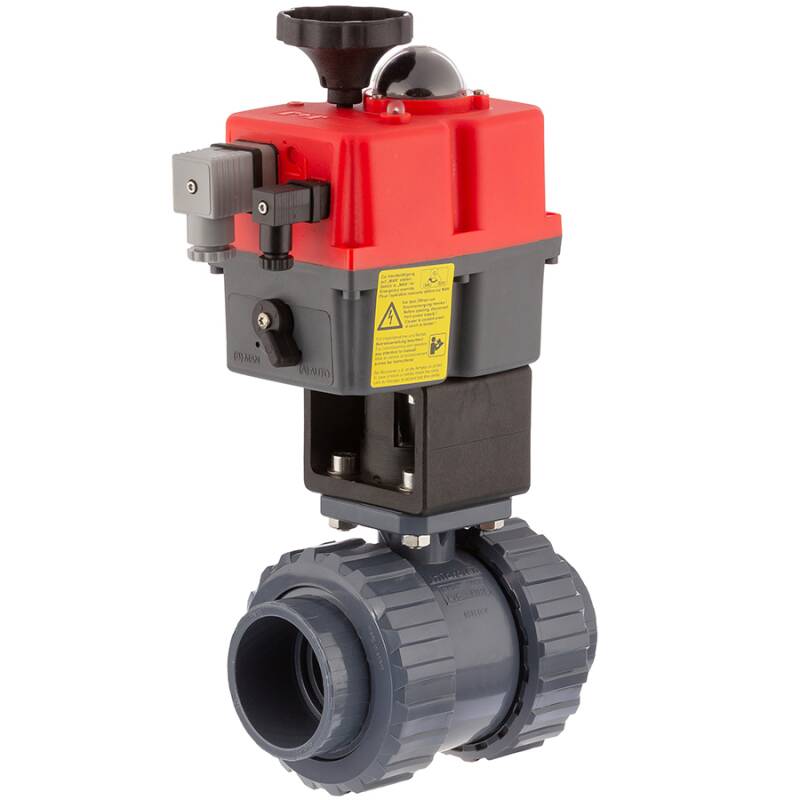

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S55, 2fach Klebemuffe 90mm, 24-240 AC/DC AK0510.S55.090 90mm 777,31 €*

inkl. 19% USt., zzgl. Versand

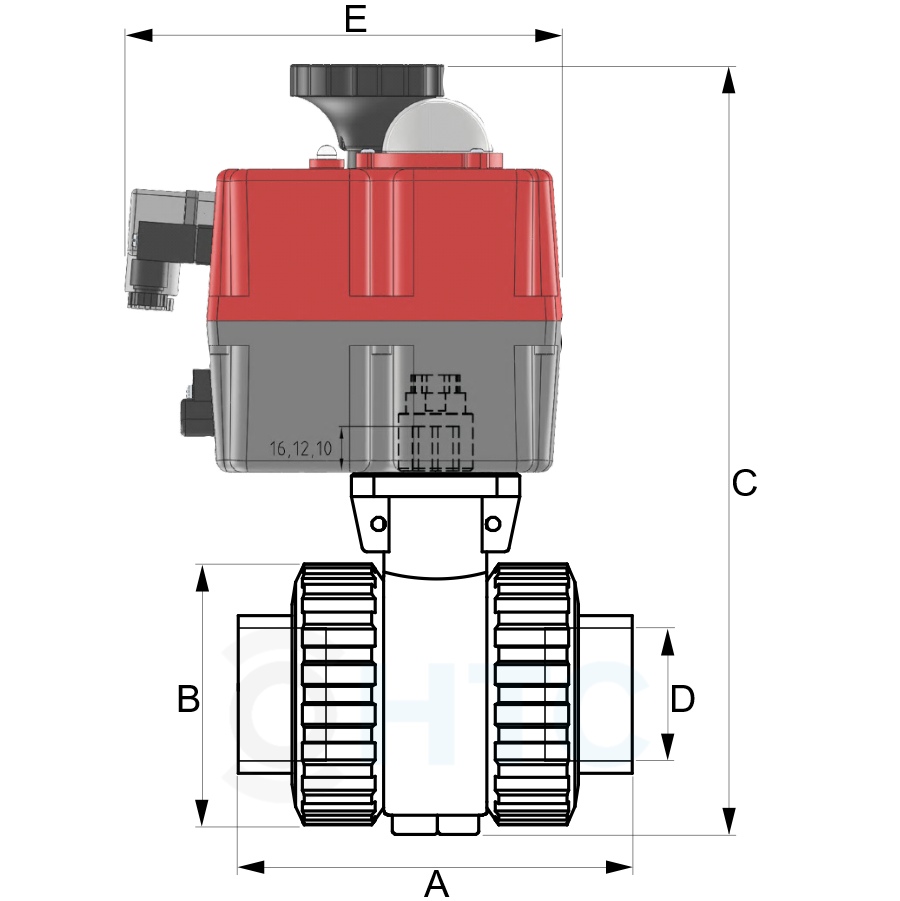

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
