Beschreibung

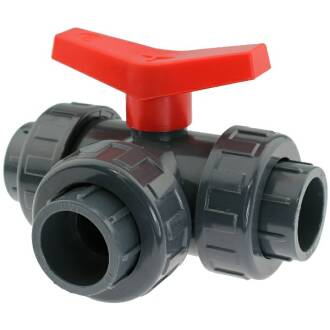

PVC-U 3-Wege Kugelhahn L-Bohrung, 3fach Klebemuffe
Anschluss:
3fach Klebemuffe
Bohrung:
L-Bohrung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau, Griff Rot
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Auswahl der richtigen Kugelbohrung
Die mit Abstand meist verbreiteste Kugelbohrung ist die T-Bohrung. Wie Sie an unten stehendem Stellungsbeispielen erkennen können, ist mit der T-Bohrung nahezu jede Durchflussmöglichkeit gegeben.
Lediglich der komplette Durchflussstop ist neben dem Wechsel von Rechtsabzweig auf Linksabzweig nur mit einer L-Bohrung erreichbar.
Bitte beachten Sie dies bei Ihrer Auswahl!
Montage Instruktion 1:
Die Zu- und Ableitung zu einer Armatur sollte generell ohne seitlichen Versatz erfolgen, beim 3-Wege Kugelhahn ECO ist hierauf besonders zu achten, da die Kugelsicherung standardmäßig nur eingepresst ist.
Durch eine Rohrführung mit seitlichem Versatz entsteht eine vertikale oder horizontale Spannung auf die Anschlussmuffe des Kugelhahns. Dieser einseitige Druck wird über die Anschlussmuffe auf die Kugelsicherung übertragen.
Dadurch besteht die Gefahr, dass durch den seitlichen Druck die Kugelsicherung nur einseitig anliegt und keine vollständige Abdichtung gewährleistet ist.
Sichern Sie die Rohrzuleitungen durch Rohrschellen o. ä. - Schlauchzu und -abgänge von der Rolle sind besondern auszurichten, da hier selbst auf kurzer Distanz eine Biegung im Schlauch durch die Anlieferung als Rollenware vorhanden ist.
Entstandene Undichtigkeiten können nicht durch erhöhtes Anpressen den Einlegemuffe beseitigt werden, da dadurch der erhöhte Anpressdruck direkt durch die eingepresste Kugelsicherung auf die Kugel übertragen wird - siehe Montage Instruktion 2.
Montage Instruktion 2:
Wenn die Anschlussmuffen verklebt sind, starten Sie bitte den Zusammenbau in folgender Reihenfolge:
1 - Griffstellung wie abgebildet (0° Position)
2 - Ziehen Sie Überwurfmutter A handfest an.
3 - Ziehen Sie nun Überwurmutter B und C ebenfalls handfest an.
4 - Alle Überwurfmuttern nochmals per Hand überprüfen
Die Kugel ist 4Punkt gelagert, d.h. bei zu hohem Druck wird die Kugel in der Kugelhalterung 4fach (von allen 4 Seiten) gepresst und läßt sich nunmehr schwer oder garnicht mehr regulieren bzw. der Griff, welcher direkt mit der Kugel verbunden ist, läßt sich schwer oder garnicht mehr betätigen.
Benutzen Sie deshalb zum Festziehen der Überwurfmuttern nie Hilfsmittel um Ihre Handkraft zu verstärken. Die Anschlussmuffe wird durch das Anziehen der Überwurfmutter an die Kugelabdichtung gezogen und diese drückt direkt auf die Kugel. Die Abdichtung bei einem Kugelhahn erfolgt durch Kontakt mit dem O-Ring und nicht durch Kontakt mit der gegenüberliegenden PVC-U Fläche! Die Kugelsicherungen ist auf allen drei Seiten eingepresst, deshalb ist der 3-Wege-Kugelhahn nur mit Einlegemuffen und aufgeschraubten Überwurfmuttern zu betreiben. Es besteht ansonsten die Gefahr, dass ein unter Druck stehender Hahn die eingepresste Kugelsicherung herausdrückt.
Bei angepressten Einlegemuffen ist die Kugel blockiert und der Griff kann sich nicht mehr bewegen. Unter Anwendung von Gewalt wird der Griff beschädigt oder sogar brechen. Es muß zuerst der Anpressdruck der Einlegemuffen gelockert werden!
Bei Entnahme der Armatur bei nicht frostsicherem Verbau legen Sie diese inklusive der Dichtungen einfach in ein Wasserbad bei ca. 30° Kugelstellung.
Ersatzteile für 3Wege-Kugelhahn Typ AK1105
