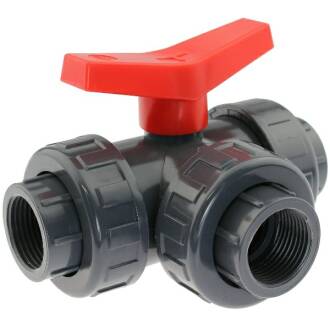

PVC-U 3Wege-Kugelhahn 3fach Innengewinde

Artikelnummer: AK1101
ab
23,54 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
bitte beachten Sie die Montage Instruktion sowie den Installationshinweis
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
D
D1
L
M
N
T
Gewicht
Preis
Menge
AK1101.00T.016
3/8"
80
3/8" (16,66mm)
12
112
85
57
45
228
23,54 €*
Stk:
AK1101.00T.020
1/2"
80
1/2" (20,96mm)
12
112
85
57
45
219
23,54 €*
Stk:
AK1101.00T.025
3/4"
87
3/4" (26,44mm)
14
123
85
62
55
300
28,69 €*
Stk:
AK1101.00T.032
1"
104
1" (33,25mm)
19
147
100
74
66
485
34,83 €*
Stk:
AK1101.00T.040
1 1/4"
115
1 1/4" (41,91mm)
25
169
100
82
79
728
45,21 €*
Stk:
AK1101.00T.050
1 1/2"
145
1 1/2" (47,80mm)
31
209
127
104
102
1452
56,49 €*
Stk:
AK1101.00T.063
2"
160
2" (59,61mm)
40
230
127
117
111
2184
67,01 €*
Stk:
AK1101.00L.016
3/8"
80
3/8" (16,66mm)
12
112
85
57
45
228
23,54 €*
Stk:
AK1101.00L.020
1/2"
80
1/2" (20,96mm)
12
112
85
57
45
219
23,54 €*
Stk:
AK1101.00L.025
3/4"
87
3/4" (26,44mm)
14
123
85
62
55
300
28,69 €*
Stk:
AK1101.00L.032
1"
104
1" (33,25mm)
19
147
100
74
66
485
34,83 €*
Stk:
AK1101.00L.040
1 1/4"
115
1 1/4" (41,91mm)
25
169
100
82
79
728
45,21 €*
Stk:
AK1101.00L.050
1 1/2"
145
1 1/2" (47,80mm)
31
209
127
104
102
1452
56,49 €*
Stk:
AK1101.00L.063
2"
160
2" (59,61mm)
40
230
127
117
111
2142
67,01 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U 3-Wege Kugelhahn, 3fach Innengewinde

T-Bohrung oder L-Bohrung

Anschluss:
3fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau, Griff Rot
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


  • Kugel und Zapfenloch poliert - Grundvoraussetzung für leichtgängiges Betätigen und dauerhafte Dichtigkeit
  • P.T.F.E. (Teflon) Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM 70 shore
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser
  • Ersatzteilversorgung

Auswahl der richtigen Kugelbohrung

Die mit Abstand meist verbreiteste Kugelbohrung ist die T-Bohrung. Wie Sie an unten stehendem Stellungsbeispielen erkennen können, ist mit der T-Bohrung nahezu jede Durchflussmöglichkeit gegeben.
Lediglich der komplette Durchflussstop ist neben dem Wechsel von Rechtsabzweig auf Linksabzweig nur mit einer L-Bohrung erreichbar.
Bitte beachten Sie dies bei Ihrer Auswahl!





3Wege Hahn Aquaram Montage Instruktion

Montage Instruktion:

Wenn die Anschlussmuffen verklebt sind, starten Sie bitte den Zusammenbau in folgender Reihenfolge:

1 - Griffstellung wie abgebildet (0° Position)

2 - Ziehen Sie Überwurfmutter C handfest an.

3 - Ziehen Sie nun Überwurmutter A und B ebenfalls handfest an.

4 - Alle Überwurfmuttern nochmals per Hand überprüfen

Die Kugel ist 4Punkt gelagert, d.h. bei zu hohem Druck wird die Kugel in der Kugelhalterung 4fach (von allen 4 Seiten) gepresst und läßt sich nunmehr schwer oder garnicht mehr regulieren bzw. der Griff, welcher direkt mit der Kugel verbunden ist, läßt sich schwer oder garnicht mehr betätigen.
Benutzen Sie deshalb zum Festziehen der Überwurfmuttern nie Hilfsmittel um Ihre Handkraft zu verstärken. Die Anschlussmuffe wird durch das Anziehen der Überwurfmutter an die Kugelabdichtung gezogen und diese drückt direkt auf die Kugel. Die Abdichtung bei einem Kugelhahn erfolgt durch Kontakt mit dem O-Ring und nicht durch Kontakt mit der gegenüberliegenden PVC-U Fläche! Die Kugelsicherungen ist auf allen drei Seiten eingepresst, deshalb ist der 3Wegekugelhahn nur mit Einlegemuffen und aufgeschraubten Überwurfmuttern zu betreiben. Es besteht ansonsten die Gefahr, dass ein unter Druck stehender Hahn die eingepresste Kugelsicherung herausdrückt.

orange dot Ersatzteile für 3Wege-Kugelhahn Typ AK1101

DOWNLOAD RoHS Bestätigung - Coraplax CH PVC-U Fittings und Armaturen

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
