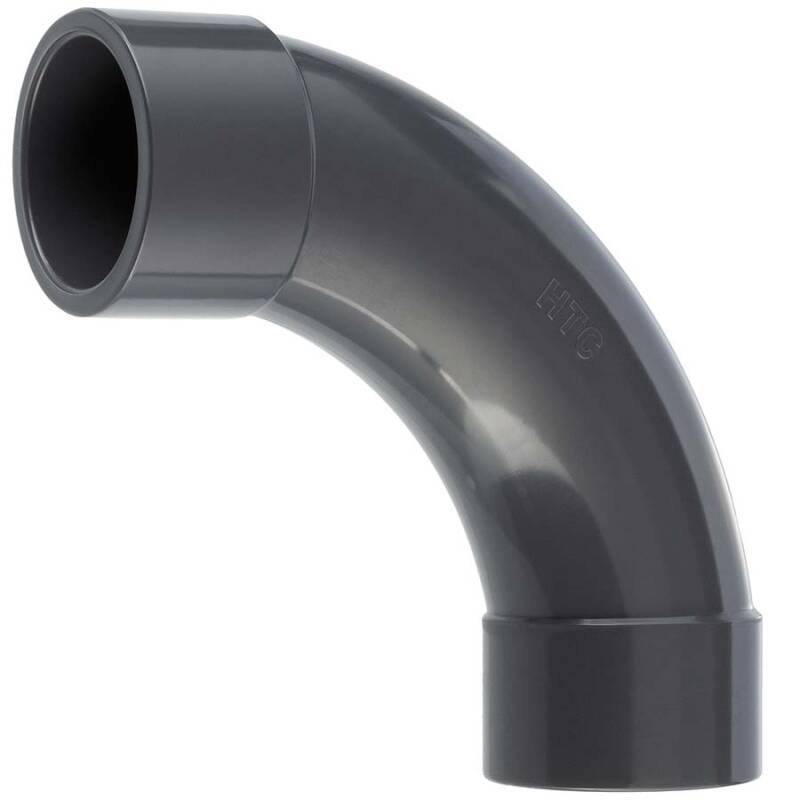

PVC-U Bogen 90° Spritzguss PN 16 bar, 2fach Klebemuffe

Artikelnummer: AF0424
ab
1,34 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
D
E
L
Z
PN
Preis
Menge
AFX404.000.020
20mm
20
28
16
40
16
1,34 €*
Stk.:
AF0424.032.025
32/25mm
25
32
22
50
16
2,21 €*
Stk.:
AF0424.040.032
40/32mm
32
40
25
60
16
3,02 €*
Stk.:
AF0424.050.040
50/40mm
40
50
28
80
16
4,38 €*
Stk.:
AF0424.063.050
63/50mm
50
63
31
100
16
4,63 €*
Stk.:
AF0424.075.063
75/63mm
63
75
38
126
16
8,98 €*
Stk.:
AFX404.000.075
75mm
75
95
44
150
16
16,72 €*
Stk.:
AFX404.000.090
90mm
90
113
51
180
16
22,65 €*
Stk.:
AFX404.000.110
110mm
110
137
61
220
16
36,69 €*
AFX404.000.160
160mm
160
189
86
207
16
170,15 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Bogen 90°, Spritzguss 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Medien

AF0424.025.020

25/20mm .STEP-File

AF0424.032.025

32/25mm .STEP-File

AF0424.040.032

40/32mm .STEP-File

AF0424.050.040

50/40mm .STEP-File
