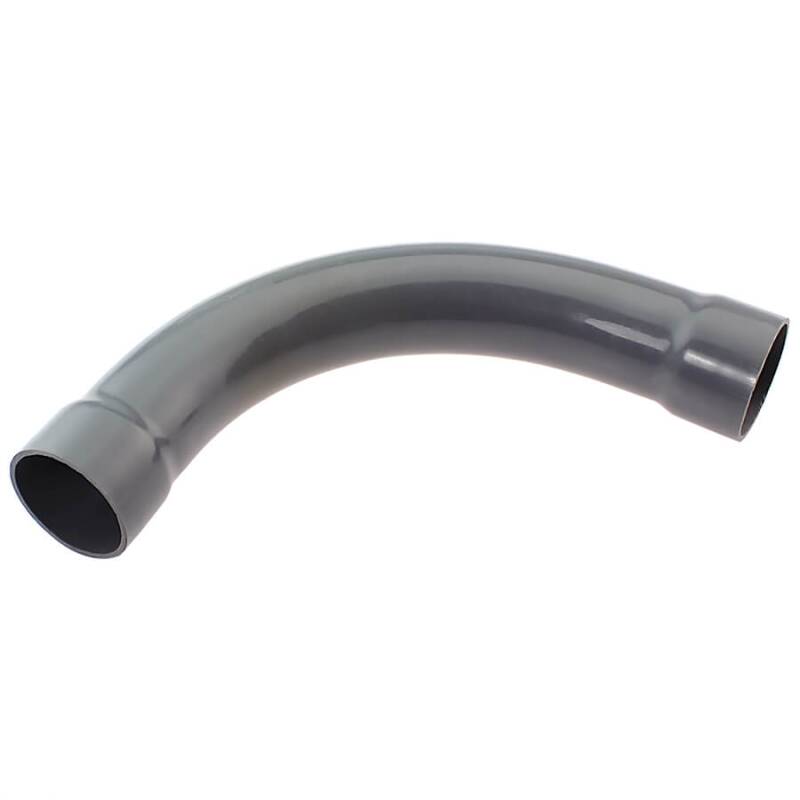

PVC-U Bogen lang 90° aus Rohr Long 10bar, 2fach Klebemuffe

Artikelnummer: AFL404-AF426
ab
0,75 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
auf Grund der thermischen Formung können die Maße z.T. abweichen
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
L
Preis
Menge
AFL404.P10.020
20mm
ca. 10
20
102
0,75 €*
Stk:
AF0426.P10.025
25mm
ca. 11
25
125
1,34 €*
Stk:
AFL404.P10.032
32mm
ca. 12
32
151
1,86 €*
Stk:
AFL404.P10.040
40mm
ca. 18
40
189
2,92 €*
Stk:
AFL404.P10.050
50mm
ca. 23
50
235
4,47 €*
Stk:
AFL404.P10.063
63mm
ca. 34
63
299
8,66 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Bogen lang 90° aus Rohr 10 bar, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Hellgrau
Einsatzbereich:


Hinweis: Im Gegensatz zu Spritzgussfittings werden diese Fittings aus Rohr thermisch verformt. Die Formmaße sowie die Ausführung können deshalb z.T. leicht voneinander abweichen.


Der PVC Bogen in 90 Grad lange Ausführung hat im Vergleich zu einem PVC-U Winkel 90° oder einem PVC-U Bogen kurze Ausführung den geringsten Widerstand gegenüber hindurchströmenden Flüssigkeiten. Jede Richtungsänderung, ja jedes Rohr verursacht durch den Reibungswiderstand eine negative Beeinflußung der Durchflußmenge. Beim Hindurchfließen von Formstücken wie Winkel entstehend Wirbel, welche zur Abbremsung der Flüssigkeit führen. Ist der Durchfluß weniger abrupt, wie im Vergleich Winkel zu Bogen kurz zu Bogen lang kommt es zu einer geringeren Wirbelbildung, wodurch eine stabilere Durchflussgeschwindigkeit gewährleistet wird.


Bogen lang vs Bogen kurz vs Winkel

PVC-U Winkel im Vergleich zu PVC-U Bogen

Der PVC-U Winkel ist sicherlich der meistverkaufte Fitting, mit dem sich auf kurze Distanz ein Knick von 90 Grad realisieren läßt. Auf Grund seiner kurzen 90 Grad Biegung wird er auch Kniestück genannt. PVC-Winkel oder PVC-Knickstücke sind die Standardformteile in einem Rohrleitungssystem. Auf kurze Strecke, auf engstem Raum läßt sich eine Richtungsänderung um 90 Grad erzielen - zwei Winkel hintereinander gesetzt ergeben einen Halbkreis , d.h. eine Richtungsänderung von 180 Grad - gegensätzlich verklebt erzielen Sie einen S-Bogen. Auf Grund des günstigen Preises ist der PVC-U Winkel die beste Wahl wenn auf Strömungsverluste keine Rücksicht genommen werden muss.

Hoher Reibungswiderstand führt zum Abbremsen der Flüssigkeit und einer instabileren Strömung. In einem Leitungssystem, bei dem eine hohe und konstante Durchflussmenge benötigt wird sind PVC-Winkel nicht die erste Wahl, da Wirbelbildung im Winkel die hindurchfließende Flüssigkeit stark abbremst. Wo es auf hohe Durchflussraten ankommt oder bei Pumpen, welche eine hohe Fördermenge, aber schwache Förderhöhe (z. B. Teichbereich aufzeigen sind PVC Bögen die bessere Wahl.
