Beschreibung
PVC-U Durchflussmessgerät Durchflußmesser 2fach Klebemuffe, Version Salzwasser
Anschluss:
2fach Klebemuffe 2/3 Verschraubung
Toleranz:
+/- 4%, Wasser bei 20°C
Temperatur:
0°C bis max. 40°C
Arbeitsdruck (PN):
max. 6 bar bei 20° C
Material Anschlussmuffe:
PVC-U, Farbe Grau
Material Messrohr:
Polystyrol, Transparent
Führungsstab:
Variante 20mm ohne Führungsstab
Variante 50/63mm Material Titan
Variante 50/63mm Material Titan
O-Ringe:
Viton/Silikon-Mix
Verbau:
stehend
Technische Information
Im Detail

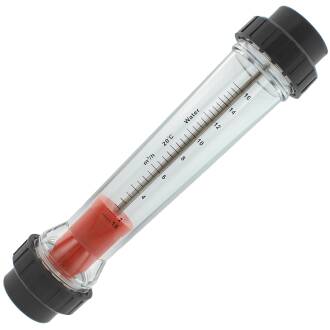

Im konischen Messrohr befindet sich der frei rotierender Schwebkörper. Die Ablesung der Durchflußmengeerfolgt an der Oberkante des roten Schwebekörpers. Je mehr Wasser von unten einströmt, desto höher innerhalb des Messrohrs platziert sich der Schwebkörper.
fast facts
- Durchflussmenge ablesbar an der Oberkante des Schwimmers
- senkrechter Einbau - schräger Einbau ergibt Messungenauigkeit
- Führungsstab ab 50mm Titan
Variantendetail 20mm: Die Variante für Salzwasser hat ein längeres, engeres transparentes Führungsrohr. Der frei rotierende Schwebkörper hat bei Version 50/63mm einen mittigen Führungsstab aus Titan,
Beachten Sie das wesentlich längere Messrohr im Vergleich zur Standardversion.
Variantendetail 50/63mm: Die Variante für Salzwasser hat ein längeres, engeres transparentes Führungsrohr. Der frei rotierende Schwebkörper hat einen mittigen Führungsstab aus Titan,
Beachten Sie das wesentlich längere Messrohr im Vergleich zur Standardversion.
Variantendetail 50mm: Version 50mm besteht aus Typ 63mm und zwei Reduzierringen, welche jeweils separat beiliegen.
