PVC-U Kugelhahn PTFE Hidroten Klebemuffe x Innengewinde

Artikelnummer: AK0502
Auswahl Steuerzone / Lieferland
ab
11,13 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
DN
G
H
L
L1
L2
SW
Preis
Menge
AK0502.020.020
20mm x 1/2"
80
20
15
1/2" (20,95mm)
74
86
17
16
29
11,13 €*
Stk:
AK0502.025.025
25mm x 3/4"
80
25
20
3/4" (26,44mm)
80
99
20
19
35
11,42 €*
Stk:
AK0502.032.032
32mm x 1"
101
32
25
1" (33,25mm)
103
122
23
23
42
14,76 €*
Stk:
AK0502.040.040
40mm x 1 1/4"
130
40
32
1 1/4" (41,91mm)
125
131
26
25
54
19,85 €*
Stk:
AK0502.050.050
50mm x 1 1/2"
130
50
40
1 1/2" (47,80mm)
138
155
33
31
62
22,71 €*
Stk:
AK0502.063.063
63mm x 2"
170
63
50
2" (59,61mm)
177
180
29
38
76
33,32 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

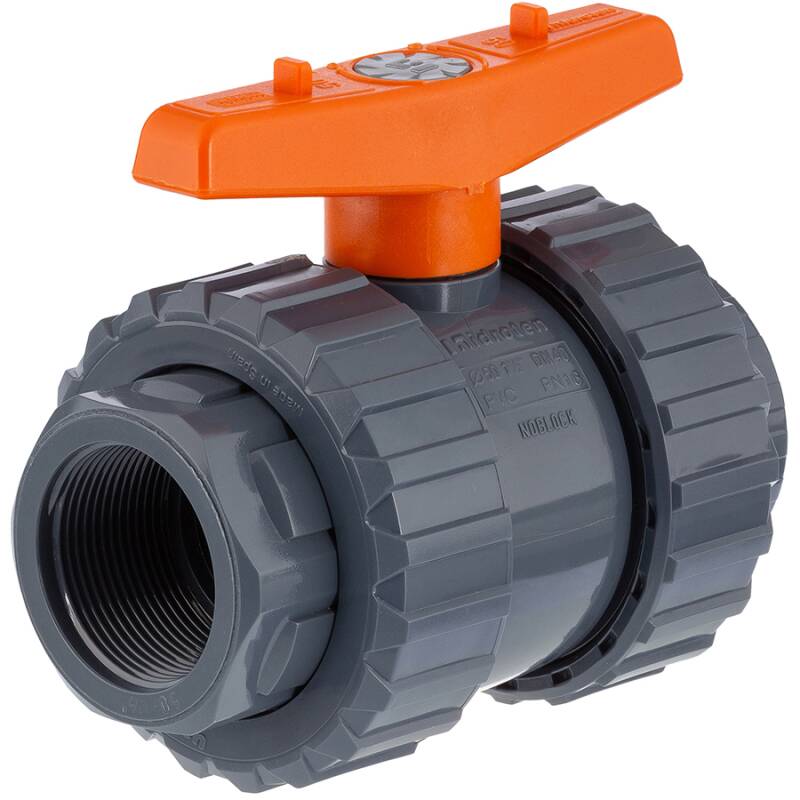

PVC-U Kugelhahn P.T.F.E. (Teflon), Klebemuffe x Innengewinde

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau, Griff Orange

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.

AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.

AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. EPDM O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. EPDM O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. EPDM Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

Ersatzteile Kugelhahn Hidroten Serie AK0502

AK0500 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AK0500 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AK0500 Einlegeteil Innengewinde verstärkt

Einlegeteil Innengewinde verstärkt
AK0500 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AK0500 Einlegeteil Klebestutzen

Einlegeteil Klebestutzen
AK0500 Überwurfmutter

Überwurfmutter
AK0500 O-Ringsatz

O-Ring Satz EPDM
AK0500 Handgriff

Handgriff
DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
