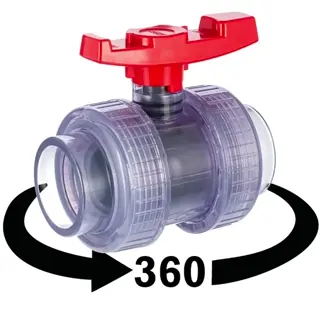

PVC-U Kugelhahn PTFE Transparent 2fach Klebemuffe

Artikelnummer: AT0950
Auswahl Steuerzone / Lieferland
ab
21,02 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(14) { ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(47) "PVC_Kugelhahn_FIP_Georg-Fischer_Sibo_Bevo_Cepex" ["dimension_0140_d"]=> string(8) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AT0950_Zeichnung.jpg" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["hat_3d_bilder"]=> string(1) "1" ["maximalmenge schlauch"]=> string(1) "0" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
L1
Preis
Menge
AT0950.000.020
20mm
56
20
16
71
84
18
21,02 €*
Stk.:
AT0950.000.025
25mm
77
25
20
89
93
19
28,11 €*
Stk.:
AT0950.000.032
32mm
87
32
25
102
104,5
22
42,58 €*
Stk.:
AT0950.000.040
40mm
102
40
32
120
123
26
59,17 €*
Stk.:
AT0950.000.050
50mm
119
50
40
136
144
32
78,37 €*
Stk.:
AT0950.000.063
63mm
145
63
50
163
175
38
118,33 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Kugelhahn PTFE (Teflon) Transparent 2fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Transparent Bläulich, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, EPDM O-Ring




HTC AT0950 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
  Einlegeteil Klebemuffe  PVC-U
 2
  Überwurfmutter  PVC-U
 3
  O-Ring  EPDM
 4
  Körper  PVC-U
 5
  Griff  Polypropylen
 6
  Kugelwelle  PVC-U
 7
  Wellendichtung  2fach EPDM
 8
  Kugeldichtung  PTFE (Teflon)
 9
  Kugel  PVC-U
 10
  Sicherheitsblock O-Ring  EPDM
 11
  Sicherheitsblock  PVC-U
AT0950 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AT0950

AE0104 O-Ringsatz

O-Ring Satz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
