PVC-U Muffen, Klebemuffen, Gewindemuffen, Nippel, Doppelnippel, Gewinderohr

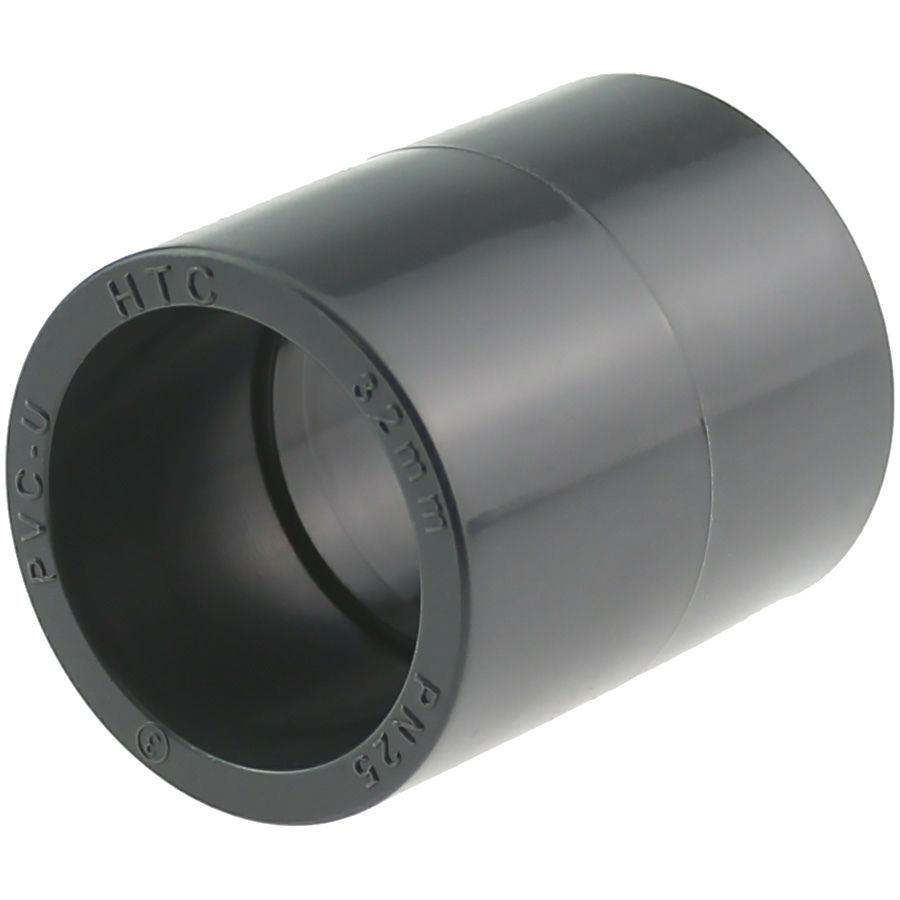

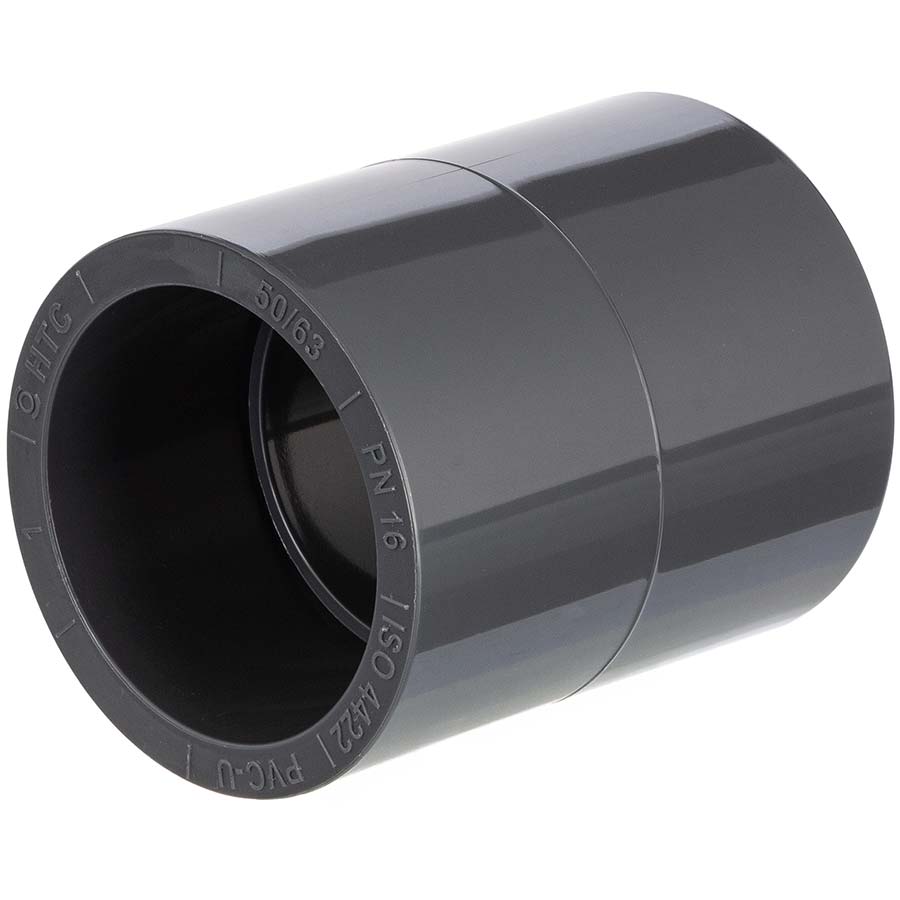

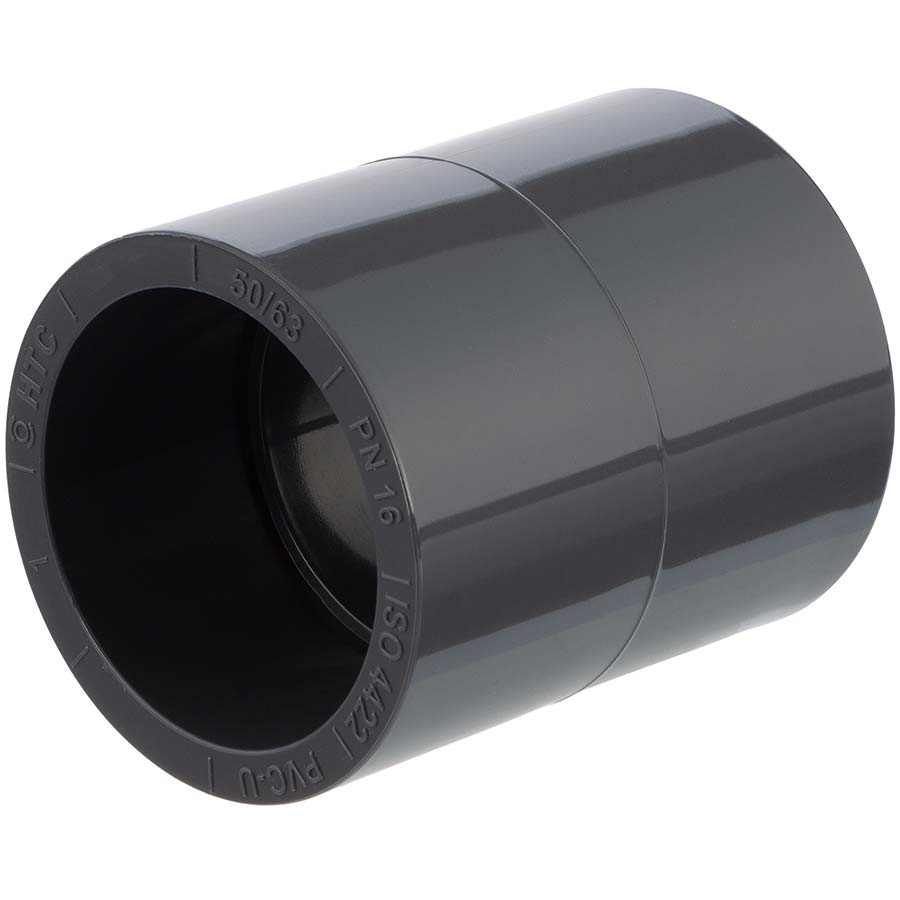

PVC-U Muffen, Klebemuffen

Sie haben zwei Rohre nit identischem Durchmesser und möchten diese gerade verbinden? Sie benötigen eine PVC-U Klebemuffe. PVC-U Muffen in all ihren Bauarten verbinden PVC Rohre PVC Rohrleitungen oder ermöglichen den Anschluss weiterer Fittings oder die Verbindung mit Armaturen.

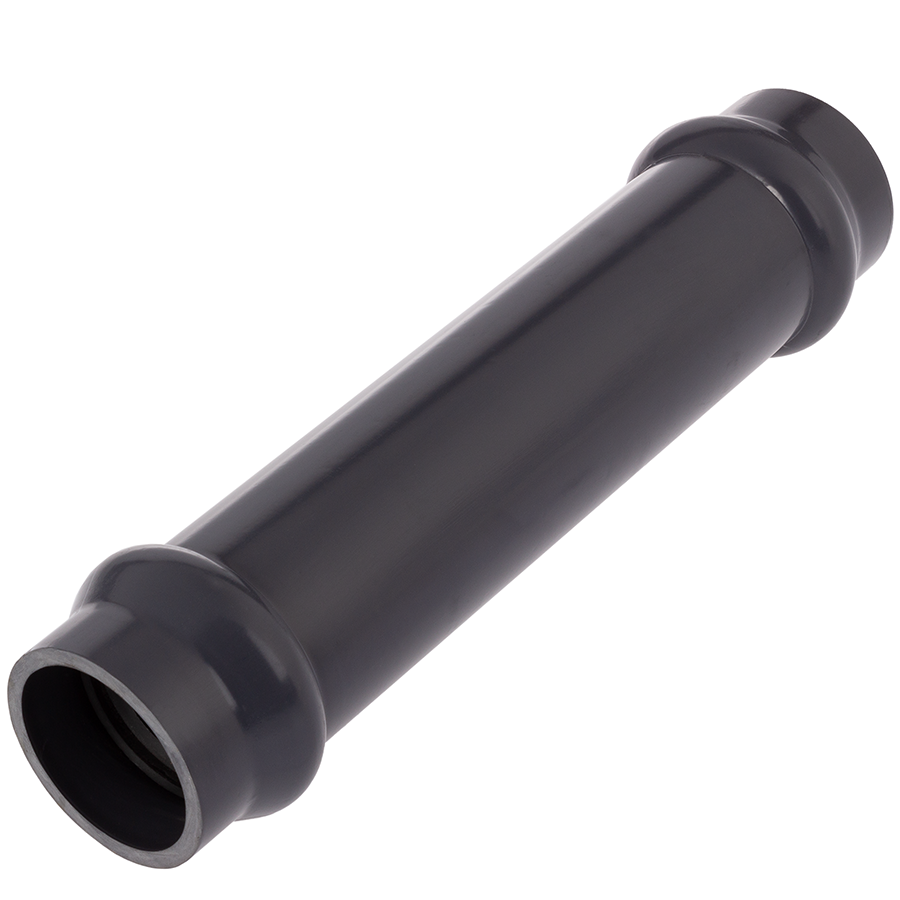

PVC-U Klebemuffen werden verwendet um PVC-U Rohre zu verbinden. Bei PVC Rohren in Originallänge ist ab der Dimension 20mm bereits eine Muffe am Rohr angeformt. Möchten Sie aber kürzere Längen verbinden benötigen Sie eine PVC-U Klebemuffe. Das Rohr (Stutzen, männlich) wird in die Klebemuffe (weiblich) eingeklebt. Die Klebemuffe besitzt auf beiden Seiten eine Klebeseite, welche durch einen innenliegenden, mittigen Steg getrennt ist. Auf beiden Seiten kann ein Rohr eingeklebt werden.

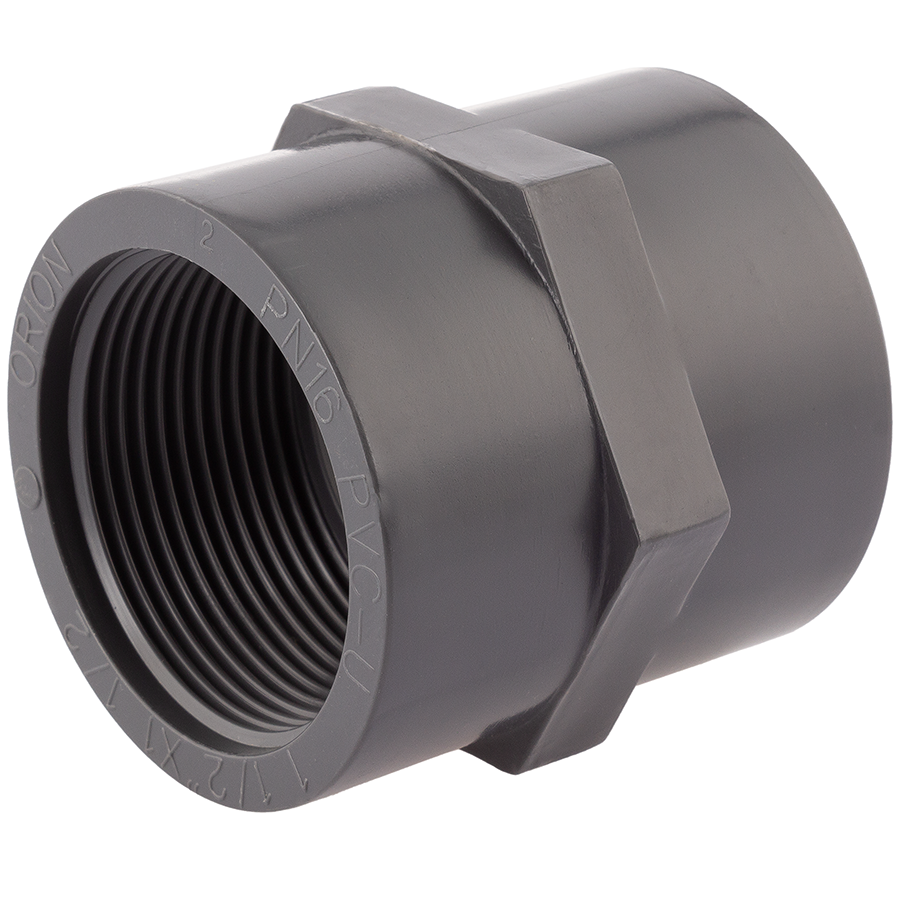

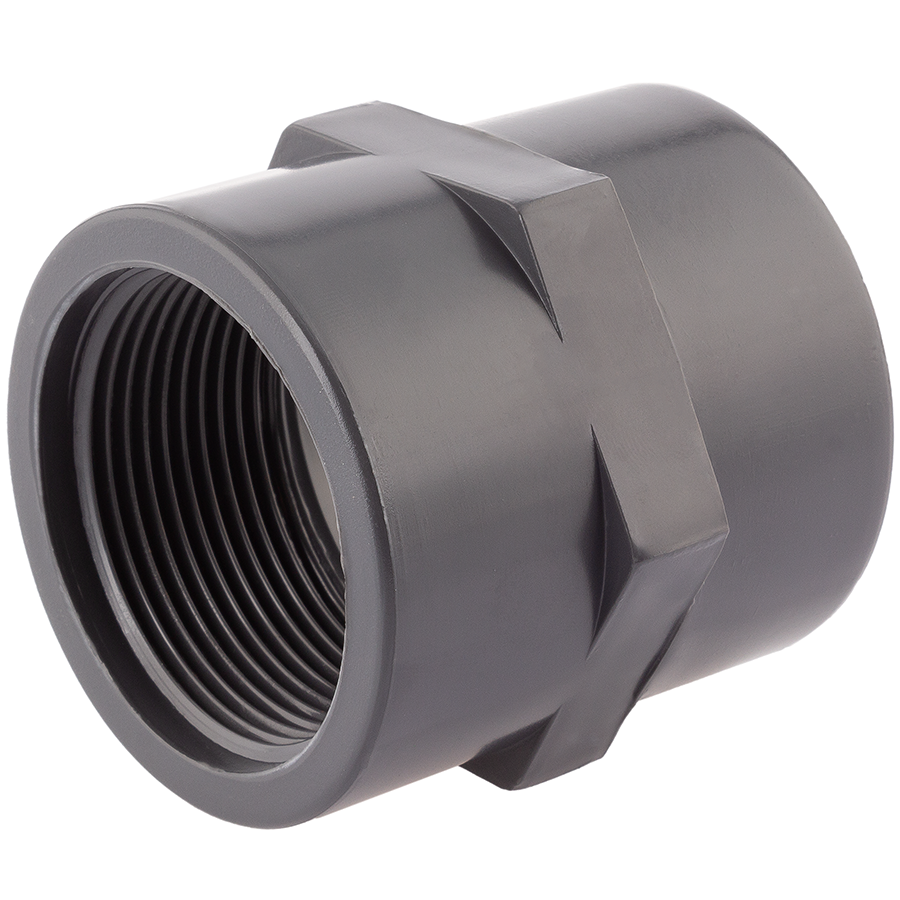

Gewindemuffen Gewindemuffe

Gewindemuffen sind einseitg oder beidseitig mit einem Innengewinde versehen. PVC-U Gewindemuffen mit einseitigem Innengewinde sind in der Standardform mit ungefähr gleichgroßem Gewinde zur Klebemuffe ausgestattet.

Gewindemuffe, Klebemuffe x Innengewinde

  • Klebemuffe 20mm - Innengewinde 1/2 Zoll oder auch 0,5 Zoll
  • Klebemuffe 25mm - Innengewinde 3/4 Zoll oder auch 0,75 Zoll
  • Klebemuffe 32mm - Innengewinde 1 Zoll
  • Klebemuffe 40mm - Innengewinde 1 1/4 Zoll oder auch 5/4 Zoll oder auch 1,25 Zoll
  • Klebemuffe 50mm - Innengewinde 1 1/2 Zoll oder auch 6/4 Zoll oder auch 1,5 Zoll
  • Klebemuffe 63mm - Innengewinde 2 Zoll
  • Klebemuffe 75mm - Innengewinde 2 1/2 Zoll oder auch 2,5 Zoll
  • Klebemuffe 90mm - Innengewinde 3 Zoll
  • Klebemuffe 110mm - Innengewinde 4 Zoll

Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden

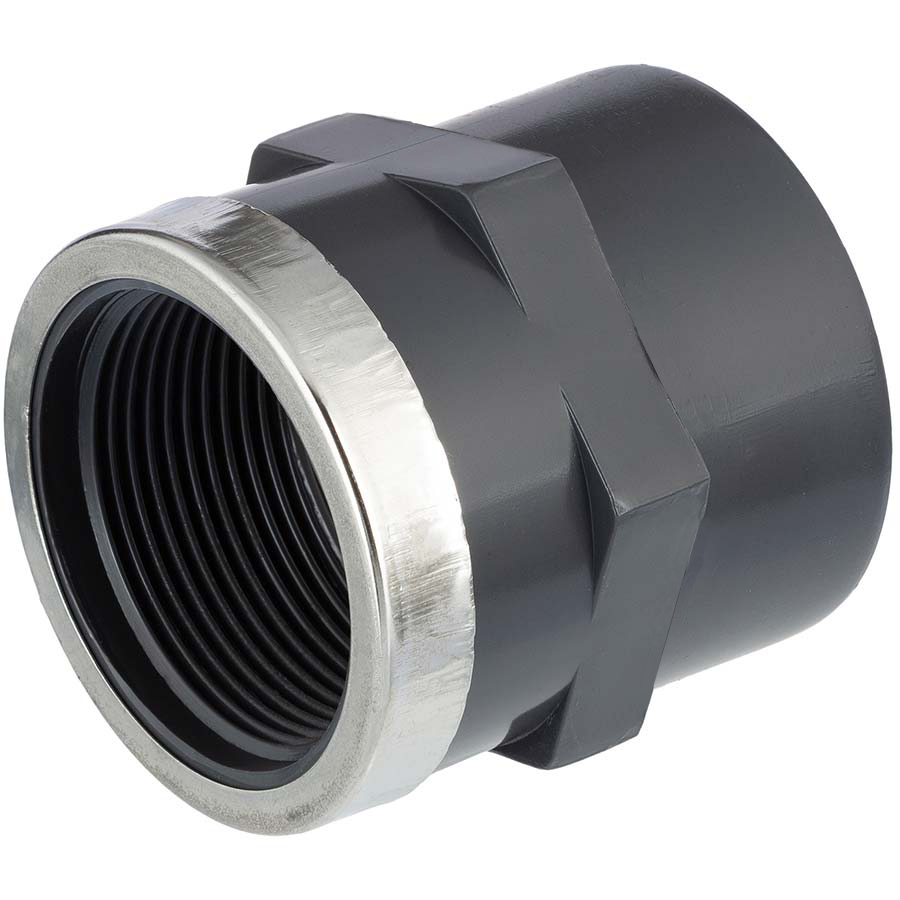

Gewindemuffe mit einseitigem Innengewinde und verstärkendem Edelstahl V2A-Ring.

Ein Verstärkungsring aus Stahl - unsere PVC-U Fittings sind ausnahmslos mit einem Ring aus Edelstahl V2A ausgestattet - verhindert die mechanische Spannung. Die Qualität der Verbindung erhöht sich dadurch und das Gewinde hält höheren Druck stand und ist ebenso weniger anfällig gegenüber handwerklichen Fehlern.

Gewindemuffe

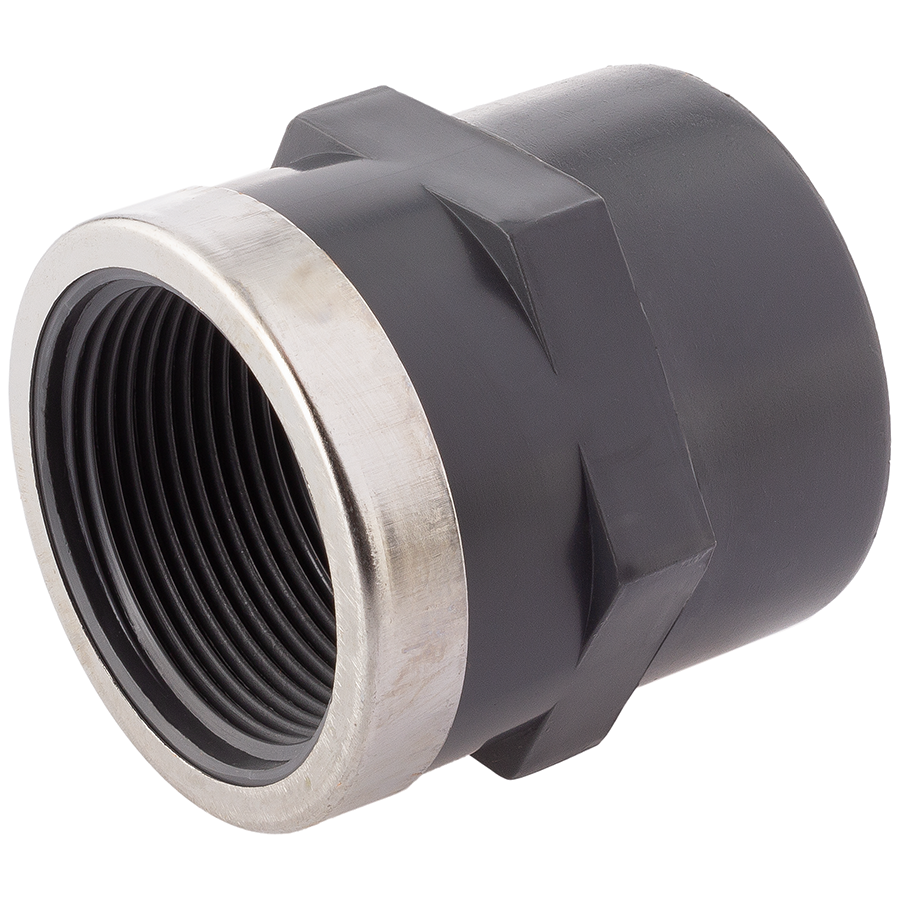

Gewindemuffe, einseitig verstärkt mit V2A Ring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

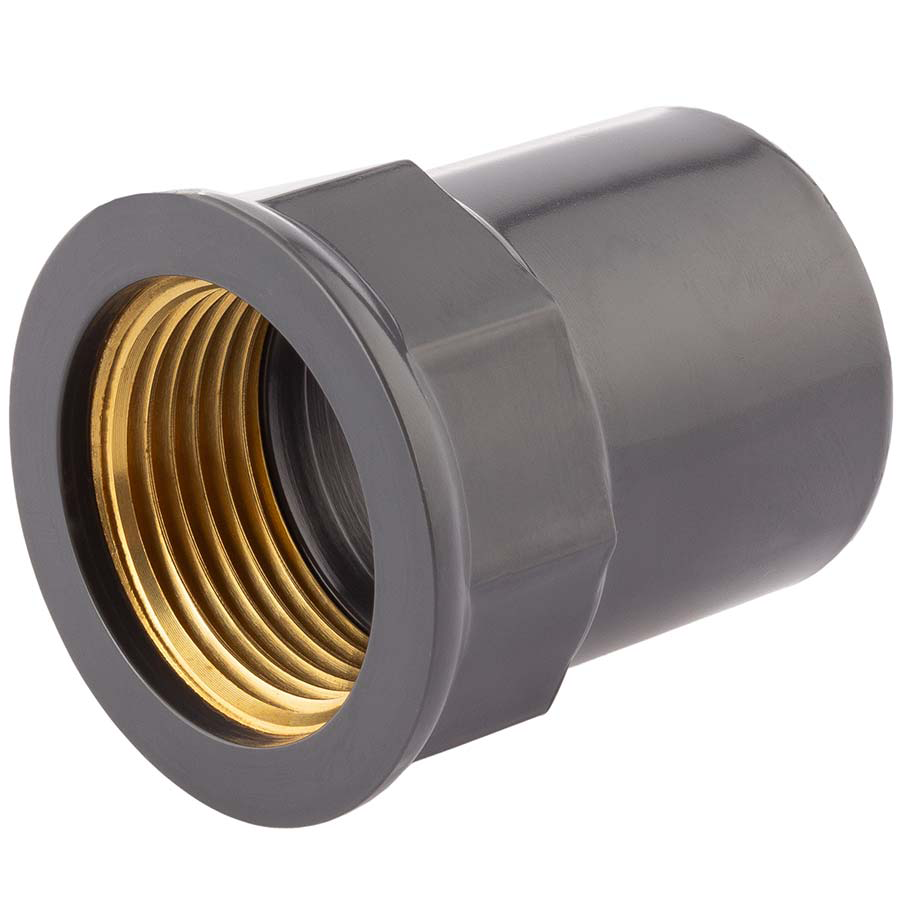

PVC-U Gewindemuffe Klebemuffe x Innengewinde Messingeinlage

Dieser PVC-U Fitting PVC Gewindemuffe mit einem Übergang auf ein eingegossenes Messing Innengewinde ist ideal für eine Aufnahme eines Messing oder Metallgewindes.

Gewindemuffe

Innengewinde Messingeinsatz

PVC-U Winkel 90°, einseitig mit eingegossenem Messinggewinde. Das Metallgewinde ermöglicht den Übergang auf eine Rohrleitung aus Metall bzw. den Anschluss einer Armatur mit Metallgewinde (z.B. Wasserhahn).
Keine Abdichtung mit Hanf o.ä. - die Dehnung des Messingrings kann eine Beschädigung des PVC-U Fittings verursachen!

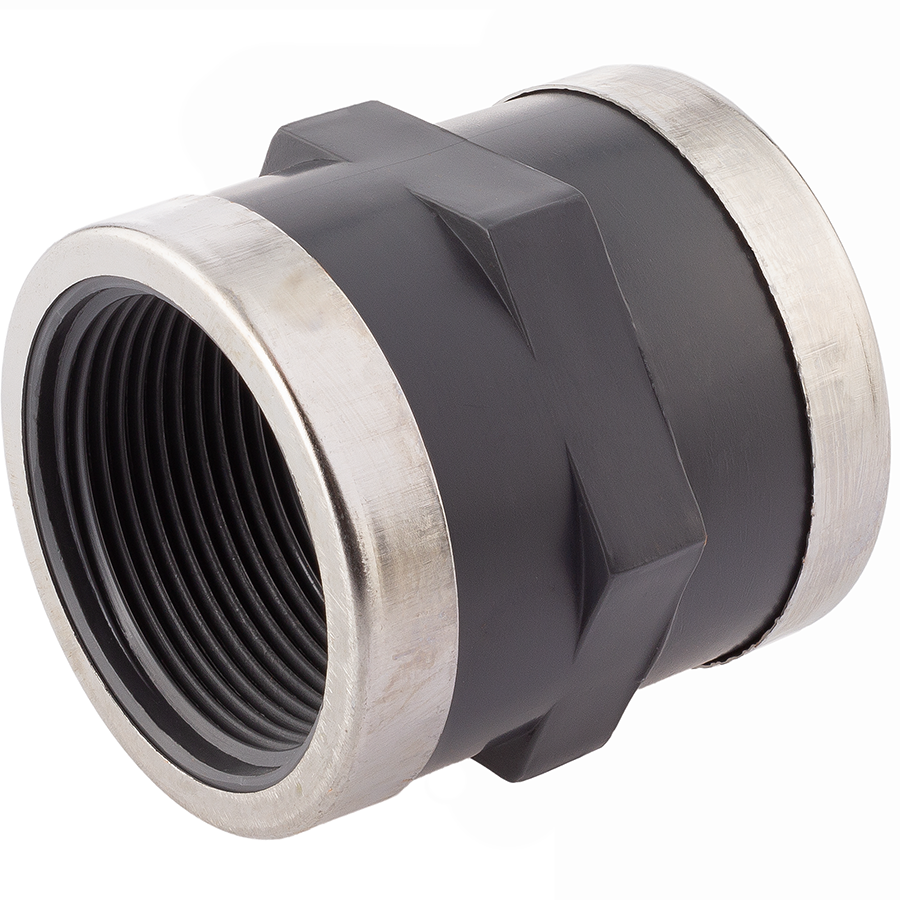

Gewindemuffe beidseitige Gewindemuffe

In seltenen Fällen möchte man zwei Aussengewinde, zwei Nippel miteinander verbinden. Dies ist ebenso möglich mit einer Gewindemuffe mit beidseitigem Innengewinde. Eine Gewindeverbindung kann auch nachträglich durch die Sicherung z.B. mit einer Schlauchschelle gegen einwirkenden Druck oder Beschädigung bzw. Aufplatzen gesichert werden. Nicht die feine englische Art - aber effektiv und zielführend!

Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung

Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe zu verhindern.

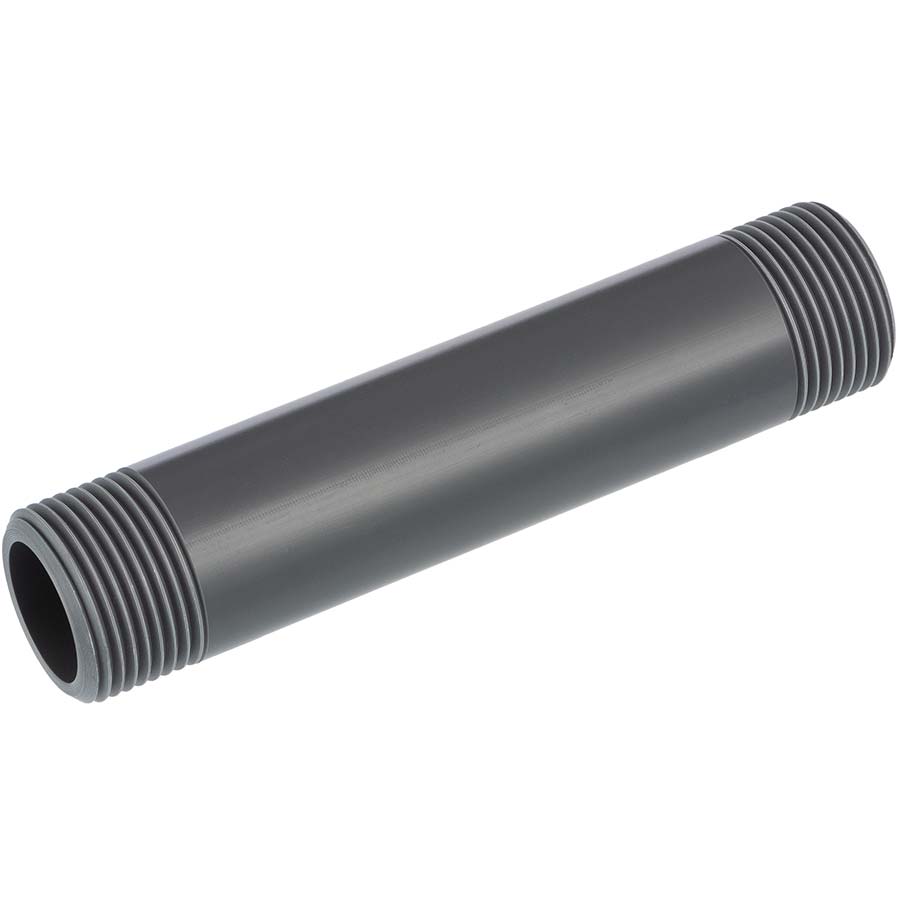

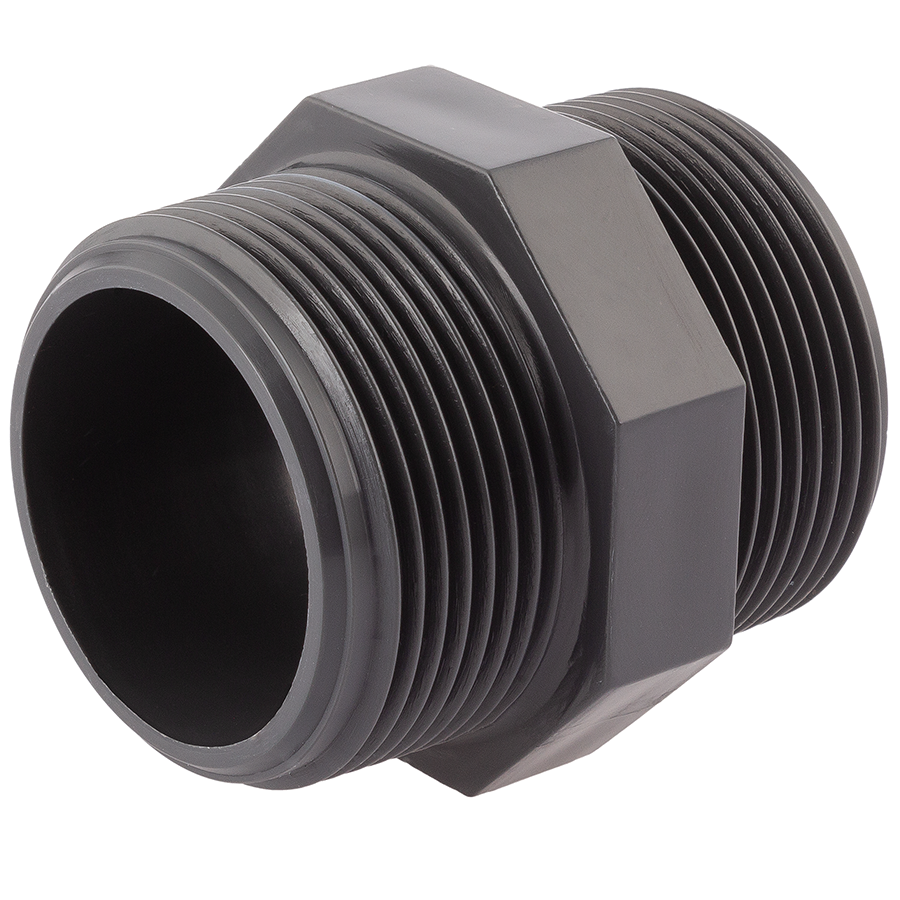

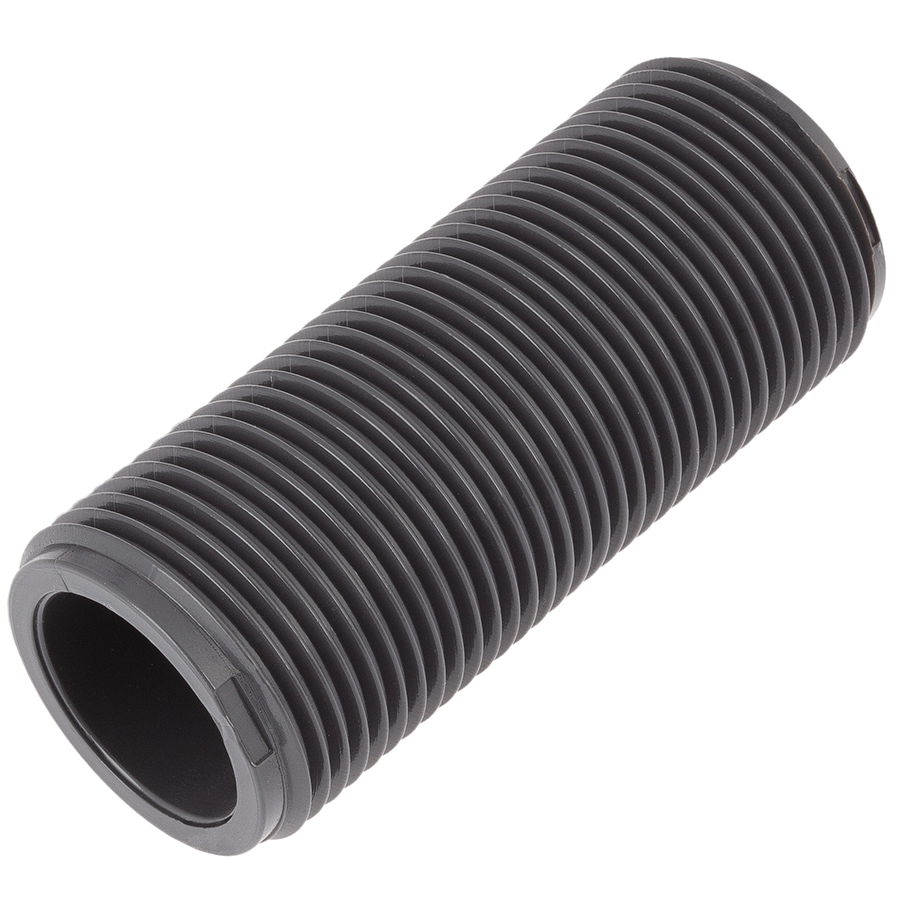

Nippel, Doppelnippel, Rohrstücke mit Nippel Aussengewinde

Der Nippel, Aussengewinde ist das Gegenstück zum Innengewinde. Wir von HT-CONNECT bieten Ihnen in unserem Webshop PVC-Welt.de Doppelnippel, Gewinderohr mit DVGW Trinkwasserzulassung, Rohrstücke mit beidseitig angeformten Aussengewinde mit DVGW Trinkwasserzulassung an. Verwenden Sie zum Verbinden des Aussengewindes mit einem Kunststoff Innengewinde Teflonband oder Teflonfaden.
Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel. Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Vermeiden Sie Wechsel zu anderen Materialien. Verwenden Sie Übergangsfittings, welche einen Übergang auf Metall ermöglichen.
