PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl

Artikelnummer: AK0712
ab
58,31 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
D
H
Schraub.zahl
Schraube
Rohr A-ø
Preis
Menge

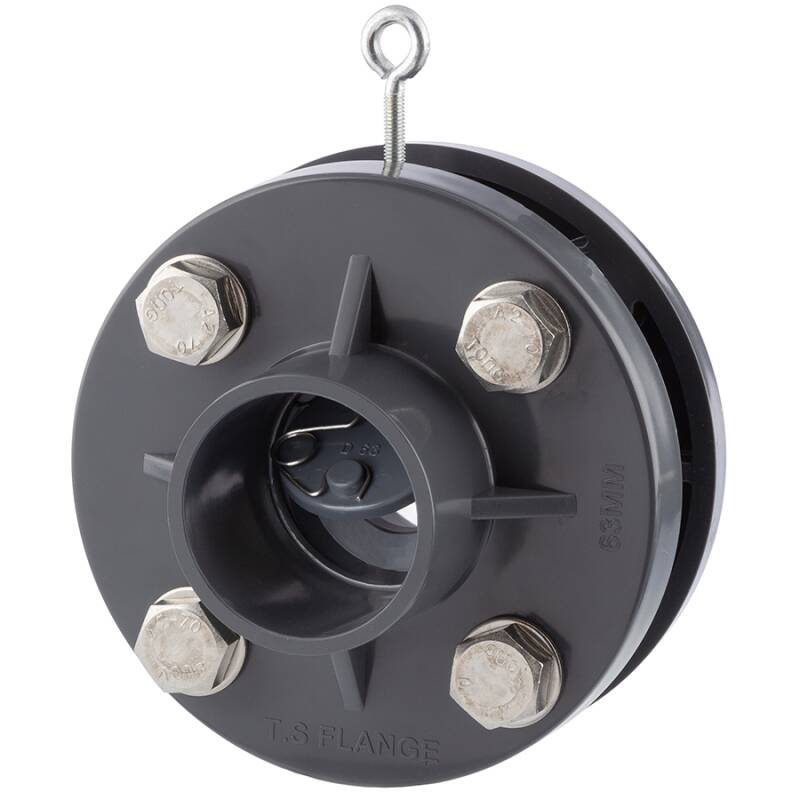

PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 63mm
AK0712.000.063
63mm (DN 50)
110
63
165
4
M16 x 90
63
58,31 €*
Stk.:

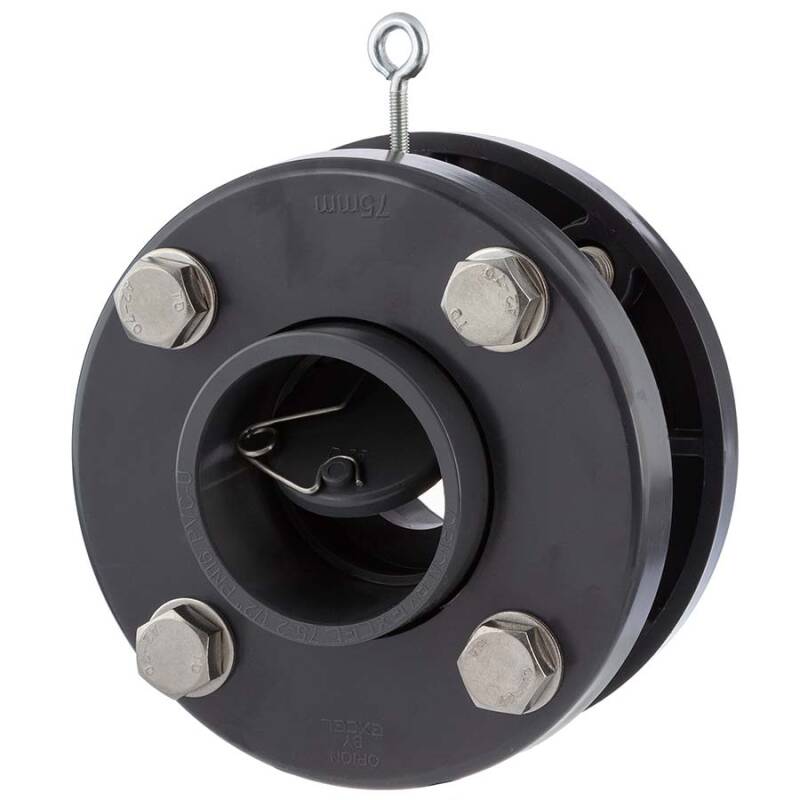

PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 75mm
AK0712.000.075
75mm (DN 65)
116
75
185
4
M16 x 100
75
61,34 €*
Stk.:

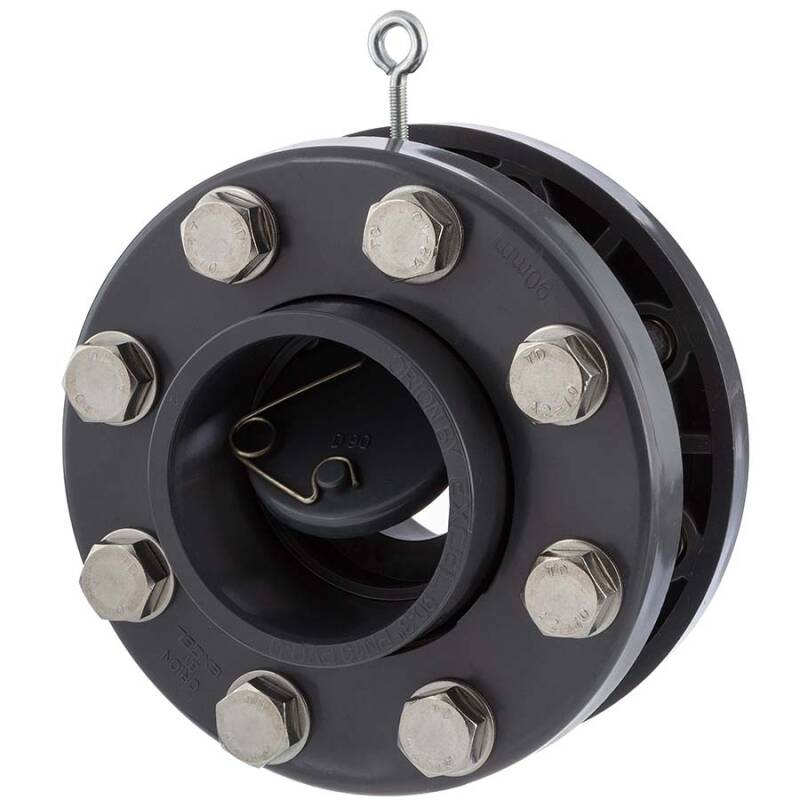

PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 90mm
AK0712.000.090
90mm (DN 80)
134
90
200
8
M16 x 110
90
83,04 €*
Stk.:

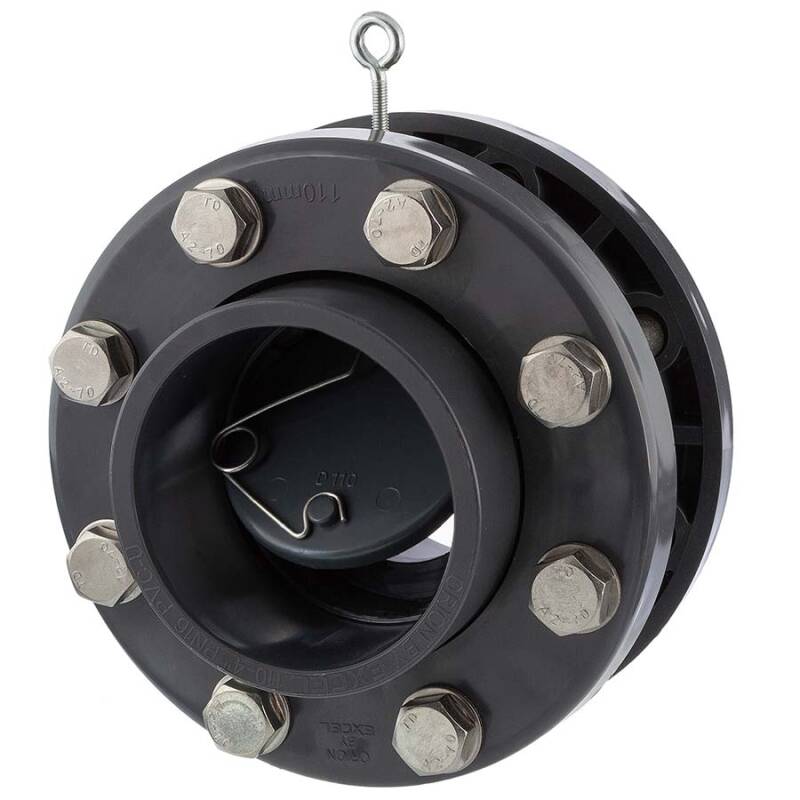

PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 110mm
AK0712.000.110
110mm (DN 100)
157
110
220
8
M16 x 120
110
98,88 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 125mm
AK0712.000.125
125mm
177
125
250
8
M16 x 120
125
127,98 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und MontagesatzV2A Edelstahl 160mm
AK0712.000.160
160mm (DN 150)
209
160
285
8
M20 x 120
160
174,16 €*
PVC-U Rückschlagklappe mit Feder und Montagesatz V2A Edelstahl 200mm
AK0712.000.200
200mm (DN175)
258
200
340
8
M20 x 140
200
200,59 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagklappe mit Feder mit Montagesatz V2A Edelstahl

Unser Mehrwertangebot: Schraubensatz beidseitig mit Unterlegscheibe - Ausführung in V2A Edelstahl
Anschluss:
Rückschlagklappe mit Feder Montagesatz V2A Edelstahl bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz V2A Edelstahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
