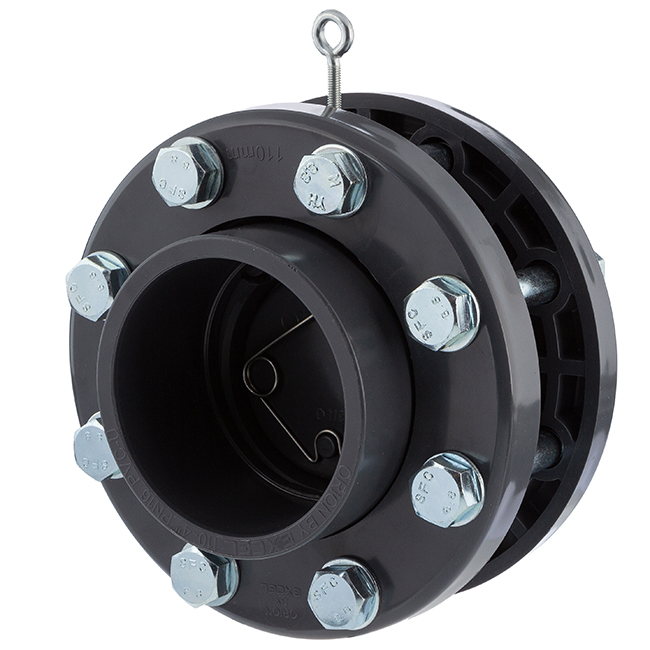

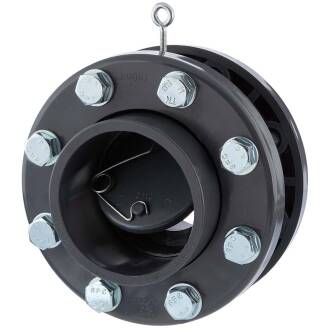

PVC-U Rückschlagklappe mit Feder und Montagesatz verzinkt

Artikelnummer: AK0711
ab
60,11 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
B
D
H
Rohr | Flansch
Schraub.zahl
Schraube
Preis
Menge
PVC-U Rückschlagklappe mit Feder und Montagesatz 63mm EPDM
AK0711.000.063
63mm
110
63
165
63
4
M16 x 90
60,11 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 75mm EPDM
AK0711.000.075
75mm
116
75
185
75
4
M16 x 100
60,52 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 90mm EPDM
AK0711.000.090
90mm
134
90
200
90
8
M16 x 110
80,79 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 110mm EPDM
AK0711.000.110
110mm
157
110
220
110
8
M16 x 120
97,46 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 125mm EPDM
AK0711.000.125
125mm
177
125
250
125
8
M16 x 120
126,93 €*
Stk.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 160mm EPDM
AK0711.000.160
160mm
209
160
285
160
8
M20 x 120
186,68 €*
PVC-U Rückschlagklappe mit Feder und Montagesatz 200mm EPDM
AK0711.000.200
200mm
258
200
340
200
8
M20 x 140
208,40 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagklappe mit Feder mit Montagesatz verzinkt

Anschluss:
Rückschlagklappe mit Feder Montagesatz verzinkt bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
