Beschreibung

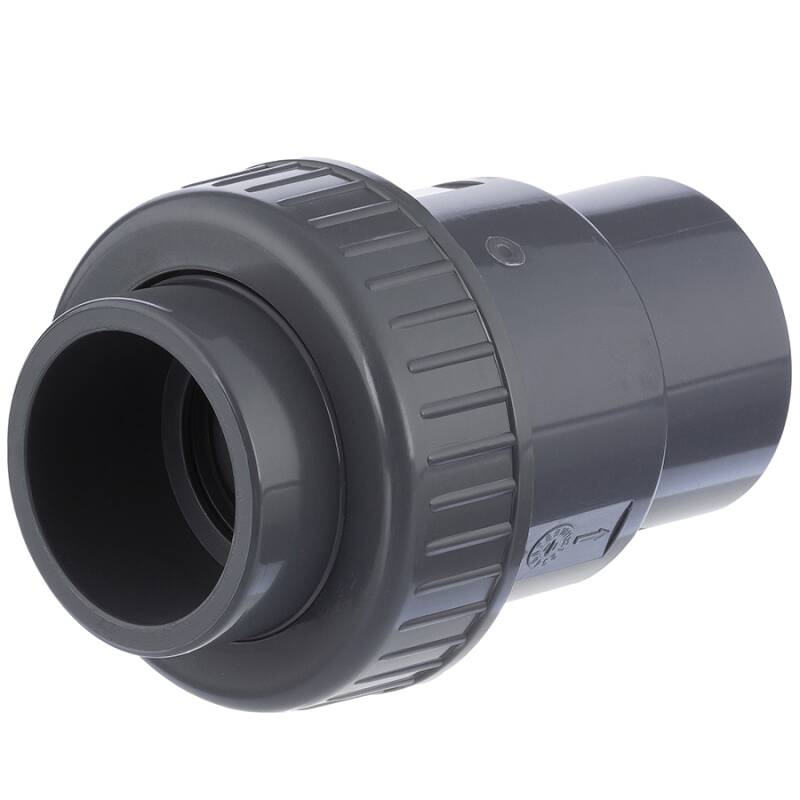

Rückschlagventil 1fach Überwurf, 2fach Klebemuffe
Preiswertiges Rückschlagventil mit einer feststehenden Anschlussmuffe sowie einer abnehmbaren Anschlussmuffe mit Überwurfmutter
Anschluss:
1fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Tellerdichtung oder O-Ring:
EPDM
Feder:
Edelstahl V2A, AISI-302
Farbe:
Grau
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Druckverlustkurve
Sicherer Verschluß horizontal und vertikal
Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
Ersatzteile Rückschlagventil HTC Serie AK0810
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben
keine 25,4mm sind
DOWNLOAD abdichten und
verbinden von Kunststoffgewinden
DOWNLOAD chemische
Beständigkeit von Kunststoffen
DOWNLOAD äußere
Merkmale von Spritzgussfittings
