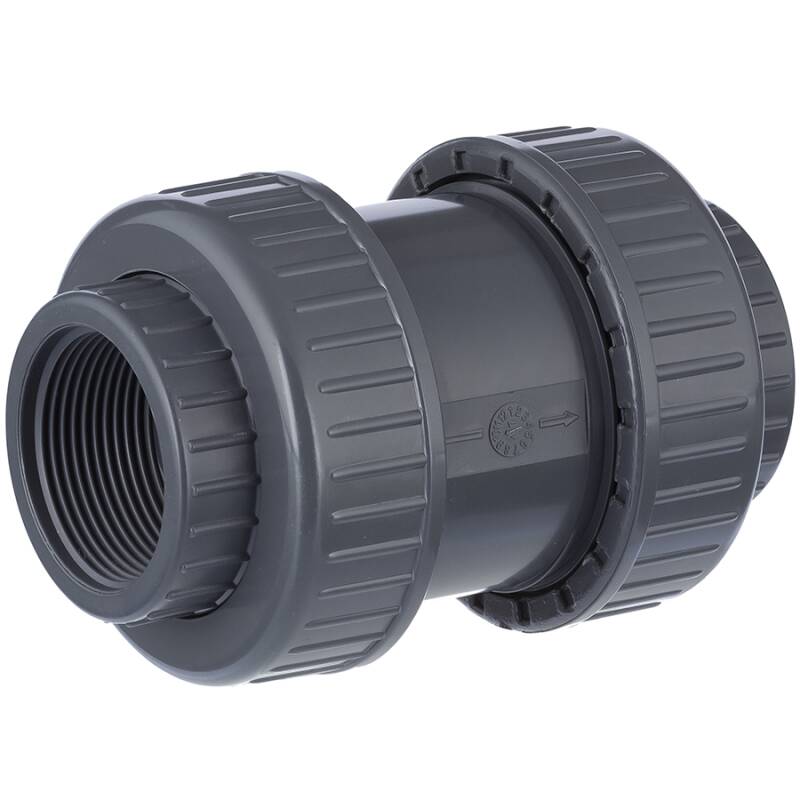

PVC-U Rückschlagventil 2fach Überwurf Innengewinde
Beschreibung
PVC-U Rückschlagventil 2fach Überwurf 2fach Innengewinde
Anschluss:
2fach Innengewinde
Gewinde:
BSP
Rohrgewinde
G, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Teflonband o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:
Qualität Legende:
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Druckverlustkurve
Sicherer Verschluß horizontal und vertikal
Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler
Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb
mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das
Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
Ersatzteile Rückschlagventil HTC Serie AK0813
Download
PVC-U Kegelrückschlagventil, ein wichtiges Bauteil in Ihrem Leitungssystem
Wie funktioniert ein Kegelrückschlagventil?
Das Rückschlagventil mit Kegel hat eine wichtige Funktion. Es sorgt dafür, dass die
Flüssigkeit sich nur
in
eine
Richtung bewegt. Ein Rückschlagventil in der Druckleitung nach einer Pumpe verbaut, sorgt dafür, dass
bei
einem
Stopp der Pumpe die Flüssigkeit nicht zur Pumpe zurückläuft und durch die Pumpe unkontrolliert abfließt.
Ein
Rückschlagventil, am Beginn einer Saugleitung verbaut sorgt dafür, dass bei Pumpenstop das Wasser nicht
aus
dem
Saugschlauch leerläuft. Bei erneutem Pumpenstart liegt so gleich Wasser an der Pumpe an, und die Pumpe
muss
nicht kräftezehrend und verschleißanfällig die Saugleitung luftleer pumpen. Hier bietet sich die
Variante
als Rückschlagventil mit Fußventil an. Hier befindet sich am Beginn des
Rückschlagventils ein Schutzkorb oder Saugkorb (Ansaugkorb). Dieser Saugkorb schützt das Innenleben
sowie
die
Funktion des Rückschlagventils vor dem Einfließen von gröberen Schmutz, Verunreinigungen oder
Festkörpern.
Das PVC-U Rückschlagventil als Fußventil
Als professionelle Variante hat sich das Fußventil Rückschlagklappe mit Saugkorb stehend erwiesen. Dieses
professionelle
Fußventil ist für größere Durchmesser gedacht, bei denen die Absaugung fest auf dem Boden stehen soll.
Die
Klappe ist federbelastet und kann ebenso manuell geöffnet werden.
Neben dem klassischen Kegelrückschlagventil, bei dem ein Kegel durch Federdruck gegen eine Abdichtung
gedrückt
wird gibt es auch Rückschlagventile mit einer Kugel als schließendes Element.
Kugelrückschlagventil: Vor- und Nachteile
An der Verengung im Durchflusskanal liegt eine Kugel an und verschließt den Durchfluss. Der Vorteil
dieser
Methode ist, dass die Kugel rein durch die Schwerkraft aufliegt und auch beim Öffnen keine Federkraft
überwunden
werden muss.
Nachteile eines Rückschlagventils mit Kugel (Kugelrückschlagventil) ist, dass dieses Ventil
ausschließlich
senkrecht verbaut werden kann, da der Verschluss rein durch Schwerkraft erfolgt. Kleinste
Verunreinigungen
der
Verschlussfläche können schon die 100%ige Dichtheit beeinträchtigen, da bei geringem Wassergegendruck
nur
das
Eigengewicht der Kugel als Verschlussgewicht dient.
Edelstahlfeder PTFE (Teflon) ummantelt
Bei diesem Rückschlagventil ist die Feder zusätzlich durch einen PTFE (Teflon)
Schlauch
ummantelt und beide Enden sind verschweißt. So kann dieses Rückschlagventil für koorodierende
Flüssigkeiten
bzw.
Salzwasseraquarien und Salzwasserpools eingesetzt werden.
Das PVC Rückschlagventil hat auf beiden Seiten eine Überwurfmutter, und kann dadurch aus der Installation
zu
Reinigungszwecken o.ä. entnommen werden. Auf beiden Seiten befinden sich je eine Klebemuffe, welche mit
PVC-U Rohr verklebt
wird.
Hierzu werden PVC-U
Kleber
und
Reiniger benötigt. Das Rückschlagventil ist mit einer Edelstahlfeder V2A AISI 304
Qualität
ausgestattet. Der Verschluss des Ventils wird durch den Federdruck erzeugt. Dadurch ist das Ventil nicht
schwerkraft abhängig und kann in jeder Lage verbaut werden.
