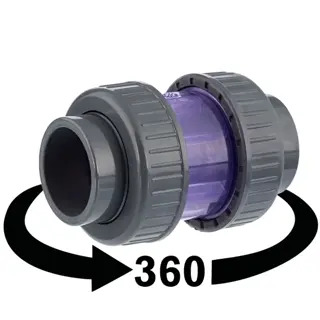

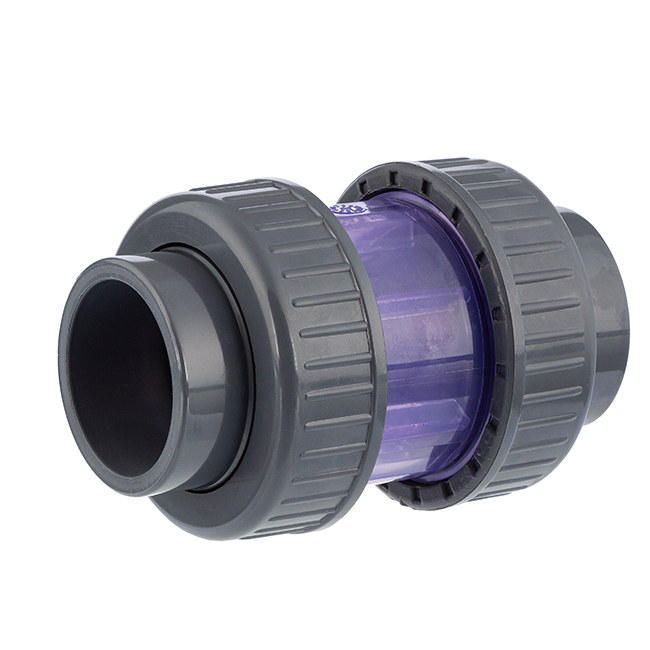

PVC-U Rückschlagventil Transparent Kugel 2fach Überwurf Klebemuffe
11,55 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AK0870

Artikel-Nr. Variante Preis Menge
AK0870.000.032 32mm 11,55 €*
AK0870.000.050 50mm 23,87 €*
AK0870.000.063 63mm 40,83 €*
AK0870.000.075 75mm 64,00 €*
AK0870.000.090 90mm 128,25 €*
AK0870.000.110 110mm 166,61 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagventil transparent Kugel 2fach Überwurf 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau, Korpus: transparent
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Wichtig: Ausschließlich senkrechter, fester Verbau mit Zulauf von unten. Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen.

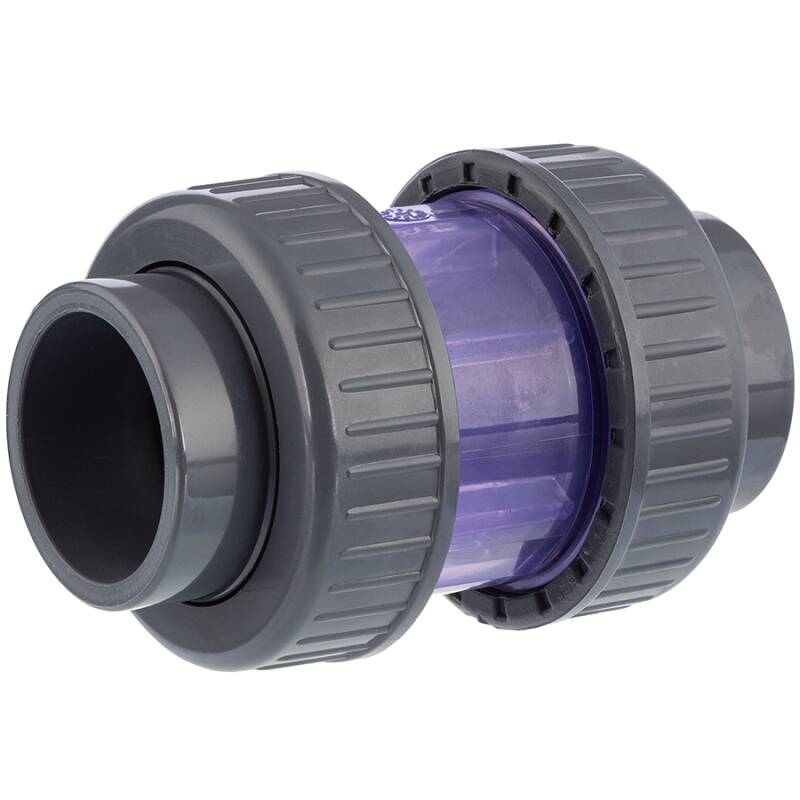

Rückschlagventil 2fach Überwurf Klebemuffe

Edelstahlfeder vs. Kugel

Die Edelstahlfeder Vorteile:

  • sicherer Verschluß in jeder Lage und Position
  • preiswert und lange Haltbarkeit

Die Kugel Vorteile:

  • geringer Öffnungsdruck
  • beständig gegen Salzwasser, Säuren und Öle

Die Edelstahlfeder Nachteile:

  • nicht beständig gegen Salze und Medien welche Edelstahl angreifen
  • Haare und lange Fasern können sich in der Feder verfangen

Die Kugel Nachteile:

  • ausschließlich senkrechter, fester Verbau mit Zulauf von unten
  • Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen
