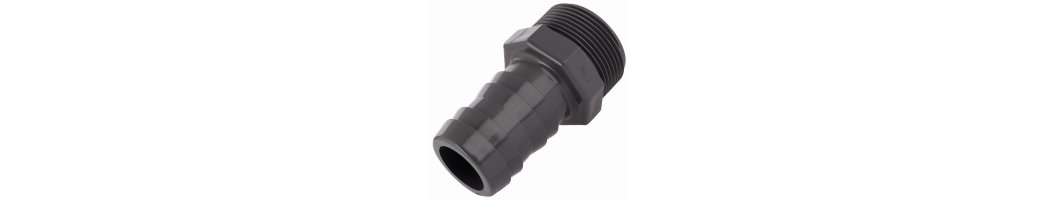

PVC-U Schlauchtülle mit Aussengewinde

Artikelnummer: AF0802
ab
0,58 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
C
D
DN
G
L
Preis
Menge
PVC-U Schlauchtülle mit Aussengewinde 12mm x 1/4"
AF0802.012.012
1/4" x 14/12mm
9,5
14/12
7
1/4" (13,16mm)
51
2,07 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/8" x 16mm
AF0802.016.016
3/8" x 16mm
11,5
16 (16/14,5)
10
3/8" (16,66mm)
61,5
0,58 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 8mm
AF0802.020.008
1/2" x 8mm
13
8 (9/8)
5
1/2" (20,96mm)
44
0,71 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 10mm
AF0802.020.010
1/2" x 10mm
13
10 (11/10)
6
1/2" (20,96mm)
44
0,71 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 12mm
AF0802.020.012
1/2" x 12mm
13
12 (13/12)
8
1/2" (20,96mm)
47
0,71 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 16mm
AF0802.020.016
1/2" x 16mm
13,5
16 (17/16)
11
1/2" (20,96mm)
49
0,71 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 18mm
AF0802.020.018
1/2" x 18mm
14,5
18 (18,5/16,5)
11
1/2" (20,96mm)
65
0,92 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1/2" x 20mm
AF0802.020.020
1/2" x 20mm
14,5
20 (20,5/18,5)
13
1/2" (20,96mm)
67
0,77 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/4" x 12mm
AF0802.025.012
3/4" x 12mm
14
12 (13/12)
8
3/4" (26,44mm)
48,5
0,98 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/4" x 16mm
AF0802.025.016
3/4" x 16mm
14
16 (17/16)
11
3/4" (26,44mm)
50,5
0,98 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/4" x 20mm
AF0802.025.020
3/4" x 20mm
14
20 (20/19)
14
3/4" (26,44mm)
51
0,98 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 3/4" x 25mm
AF0802.025.025
3/4" x 25mm
17
25 (25,5/23,5)
18
3/4" (26,44mm)
71
0,95 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 16mm
AF0802.032.016
1" x 16mm
17
16 (16/15)
10
1" (33,25mm)
54
1,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 20mm
AF0802.032.020
1" x 20mm
17
20 (20/19)
14
1" (33,25mm)
57
1,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 25mm
AF0802.032.025
1" x 25mm
17
25 (25/24)
18
1" (33,25mm)
63
1,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1" x 32mm
AF0802.032.032
1" x 32mm
18
32/34
23
1" (33,25mm)
80
1,63 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/4" x 40mm
AF0802.040.040
1 1/4" x 40mm
22
40 (40/37)
27
1 1/4" (41,91mm)
91
1,42 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 38mm
AF0802.050.038
1 1/2" x 38mm
22
38 (38/35)
26
1 1/2" (47,81mm)
91
1,84 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 40mm
AF0802.050.040
1 1/2" x 40mm
22
40 (40/37)
27
1 1/2" (47,81mm)
91
2,64 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 50mm
AF0802.050.050
1 1/2" x 50mm
21
50 (51/49,5)
37,5
1 1/2" (47,81mm)
89
1,99 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 2" x 60mm
AF0802.063.060
2" x 60mm
28
60 (61/58)
51
2" (59,61mm)
108
2,40 €*
Stk:
PVC-U Schlauchtülle mit Aussengewinde 1 1/2" x 38/32mm
AF0802.050.032
1 1/2" x 38/32mm
18
38/32 (38/36,5-32,5/31)
25
1 1/2" (47,81mm)
110
2,73 €*
Stk:
ABS Schlauchtülle mit Aussengewinde 1 1/2" x 40/32mm
NSA801.050.032
1 1/2" x 40/32mm
18
40/32(40/38-33/32)
27
1 1/2" (47,81mm)
109
1,70 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Schlauchtülle mit Aussengewinde

Anschluss:
Aussengewinde x Tülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Schlauchtülle mit Aussengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Was ist ein Zoll in der Sanitärbranche: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden

PVC-U Schlauchtüllen mit Aussengewinde sind für die verschiedensten Einsatzzwecke in der Bewässerungstechnik, der Abwassertechnik, dem Pool-, Teich- und Schwimmbadbau geeignet. In Verbindung mit der sehr guten Beständigkeit gegnüber Chlor, Salzwasser und Säuren können PVC-U Schlauchtüllen mit Aussengewinde bis zu 10 bar Arbeitsdruck bei 20°C Medium Wasser ebenso in der chemischen und der Prozessindustrie eingesetzt werden.

Medien

AF0802.016.016

3/8" x 16mm .STEP-File

AF0802.020.008

1/2" x 8mm .step-file

AF0802.020.010

1/2" x 10mm .stp-file

AF0802.020.012

1/2" x 12mm .step-file

AF0802.020.016

1/2" x 16mm .step-file

AF0802.020.020

1/2" x 20mm .STEP-File

AF0802.025.012

3/4" x 12mm .step-file

AF0802.025.016

3/4" x 16mm .step-file

AF0802.025.020

3/4" x 20mm .step-file

AF0802.025.025

3/4" x 25mm .STEP-File

AF0802.032.016

1" x 16mm .step-file

AF0802.032.020

1" x 20mm .step-file

AF0802.032.025

1" x 25mm .step-file

AF0802.032.032

1" x 32mm .STEP-File

AF0802.040.040

1 1/4" x 40mm .STEP-File

AF0802.050.050

1 1/2" x 50mm .STEP-File
