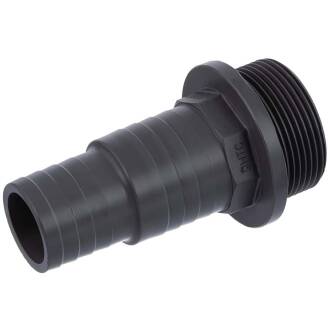

PVC-U Stufenschlauchtülle mit Aussengewinde

Artikelnummer: AF0852
Auswahl Steuerzone / Lieferland
ab
3,53 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(16) { ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(32) "PVC_Schlauchtülle_Aussengewinde" ["dimension_0140_d"]=> string(9) "xx" ["dimension_0680_sw"]=> string(0) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0802_Zeichnung.jpg" ["dimension_0450_l2"]=> string(0) "" ["dimension_0630_s"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(19) "
Stück" ["dimension_0288_g"]=> string(3) "" ["alt_list"]=> string(1) "1" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild

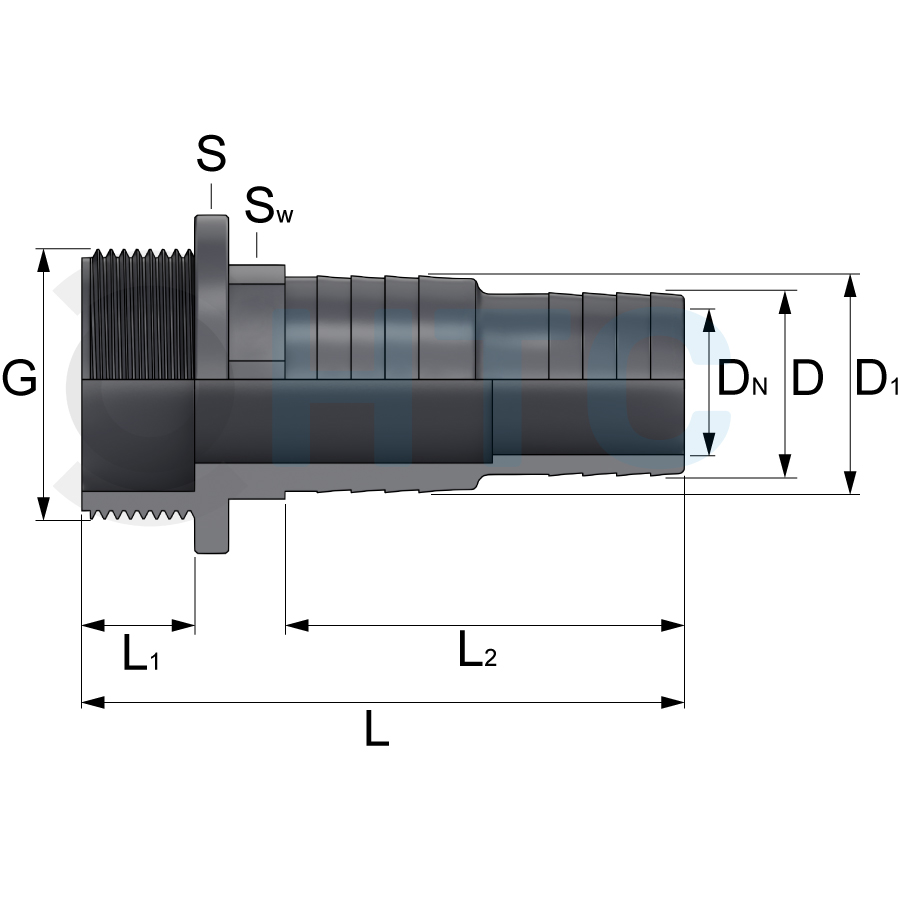

Artikel-Nr.
Variante
D
DN
G
L
L1
L2
S
SW
Preis
Menge
PVC-U Stufenschlauchtülle mit Aussengewinde 1 1/4" x 38/32mm
AF0852.040.832
1 1/4" x 38/32mm
38 | 32
25
1 1/4" (41,91mm)
104
20
35 | 32
50
40
3,53 €*
Stk:
PVC-U Stufenschlauchtülle mit Aussengewinde 1 1/2" x 38/32mm
AF0852.050.832
1 1/2" x 38/32mm
38 | 32
25
1 1/2" (47,81mm)
104
20
35 | 32
59
40
3,67 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Stufenschlauchtülle mit Aussengewinde

Anschluss:
Aussengewinde x Stufentülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Tüllenmaß AF0802.040.832:
38 | 32 (38,5 | 37,5 - 32,5 | 31,5mm)
Tüllenmaß AF0802.050.832:
38 | 32 (38,5 | 37,5 - 32,5 | 31,5mm)
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
