PVC-U Schrägsitz Absperrventil Klebemuffe

Artikelnummer: AK0050

34,25 €

inkl. 19% USt., zzgl. Versand

Auswahl Steuerzone / Lieferland
Artikel-Nr. Variante Preis Menge
AK0050.0KM.020 20mm 34,25 €*
AK0050.0KM.025 25mm 45,86 €*
AK0050.0KM.032 32mm 55,26 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

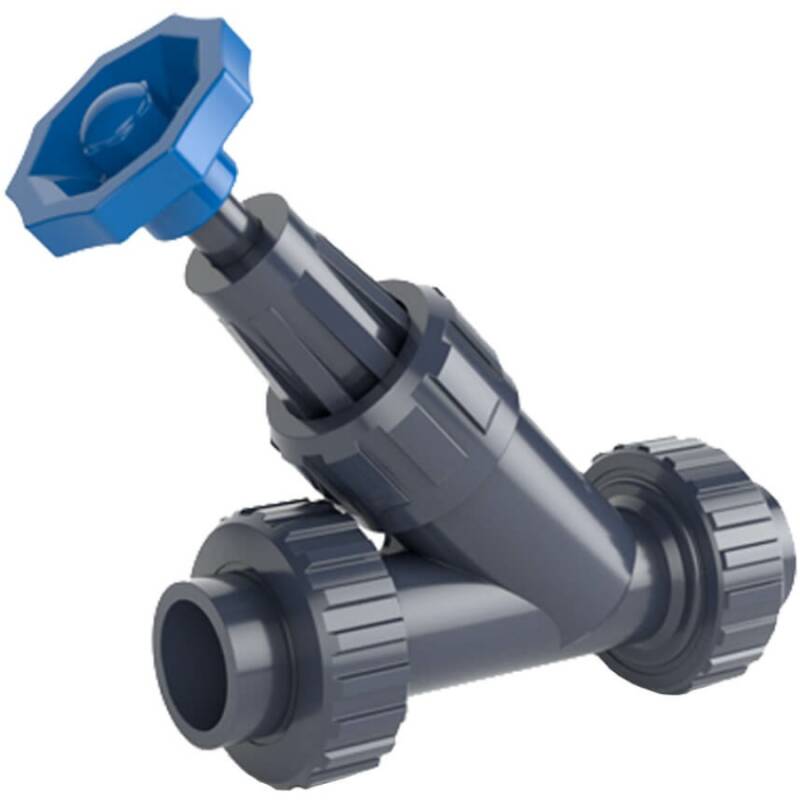

PVC-U Schrägsitz Absperrventil, 2fach Klebemuffe

Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Sterngriff Blau
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Optische Positionsanzeige


Die Welle zum Sterngriff ist mit einer optischen Positionsanzeige ausgestattet. Die Skala ermöglicht es bei Veränderung der Durchflussmengeneinstellung die genaue vorherige Position wieder herzustellen.
Schrägsitz Absperrventil Detail Einstellmöglichkeit

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Ersatzteile für Schrägsitz Absperrventil Hidroten Typ AK0050

Einlegemuffe Klebemuffe
Hidroten AK0500 Einlegemuffe Klebemuffe
Einlegemuffe Innengewinde
Hidroten AK0500 Einlegemuffe Innengewinde
Einlegeteil Innengewinde verstärkt
Hidroten AK0500 Einlegemuffe Innengewinde verstärkt
Einlegemuffe Aussengewinde
Hidroten AK0500 Einlegemuffe Aussengewinde
Einlegeteil Klebestutzen
Hidroten AK0500 Einlegeteil Klebestutzen
Überwurfmutter
Hidroten AK0500 Überwurfmutter
O-Ring Satz
Hidroten AK0500 O-Ring Satz
