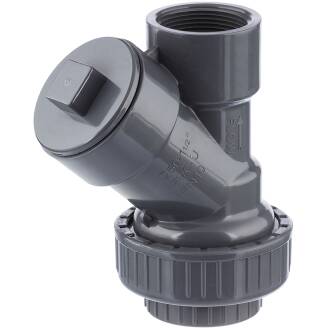

PVC-U Schrägsitz-Rückschlagventil 1fach Überwurf Innengewinde

PVC-U Schrägsitz-Rückschlagventil 1fach Überwurf Innengewinde

Artikelnummer: AK0882

Auswahl Steuerzone / Lieferland

32,77 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Datenblatt als PDF

Gewindekennung Zoll

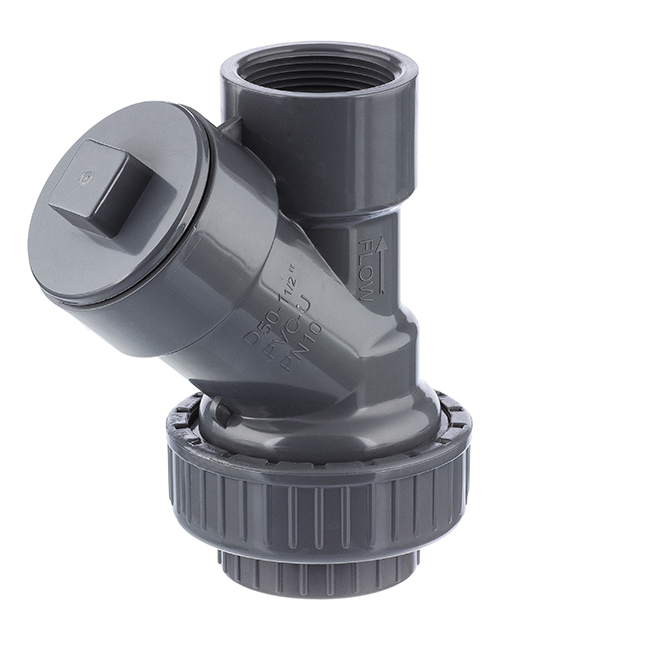

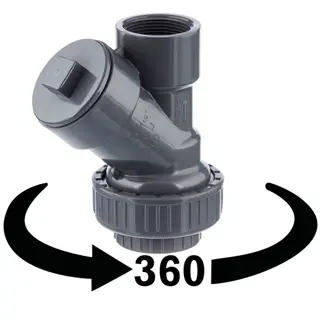

3D Ansicht

UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Varianten

Artikel-Nr.

Variante

Preis

Menge

AK0882.000.050

1 1/2"

142

1 1/2" (47,81mm)

163

32,77 €^*

AK0882.000.063

183

118

2" (59,61mm)

195

53,13 €^*

inkl. 19% USt. , zzgl. Versand

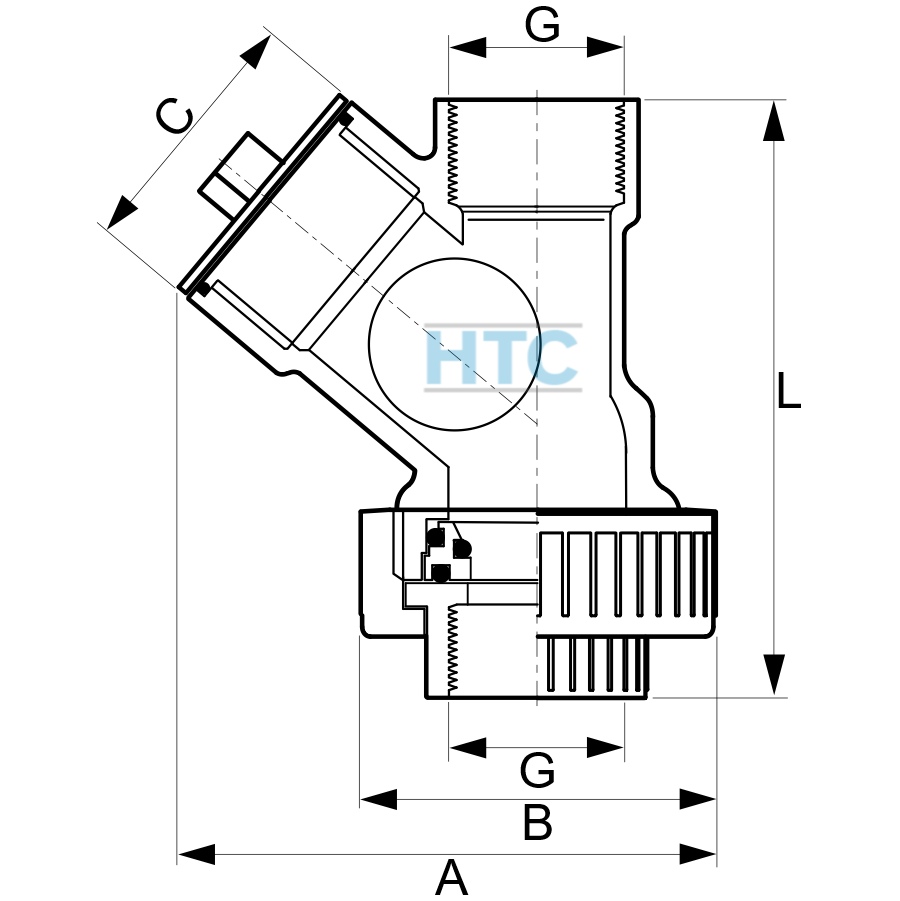

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Schrägsitz Rückschlagventil, 2fach Innengewinde

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:

1fach Überwurfmutter, Innengewinde

Dichtung:

Version HTC: EPDM O-Ring im PVC-U Dichtblock 1 1/2" - 2"

Dichtung Wartungsöffnung:

EPDM O-Ring

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C

Material:

PVC-U

Farbe:

Grau

Besonderheit:

für die Verwendung von Abwasser mit oder ohne Fäkalien

Einsatzbereich:

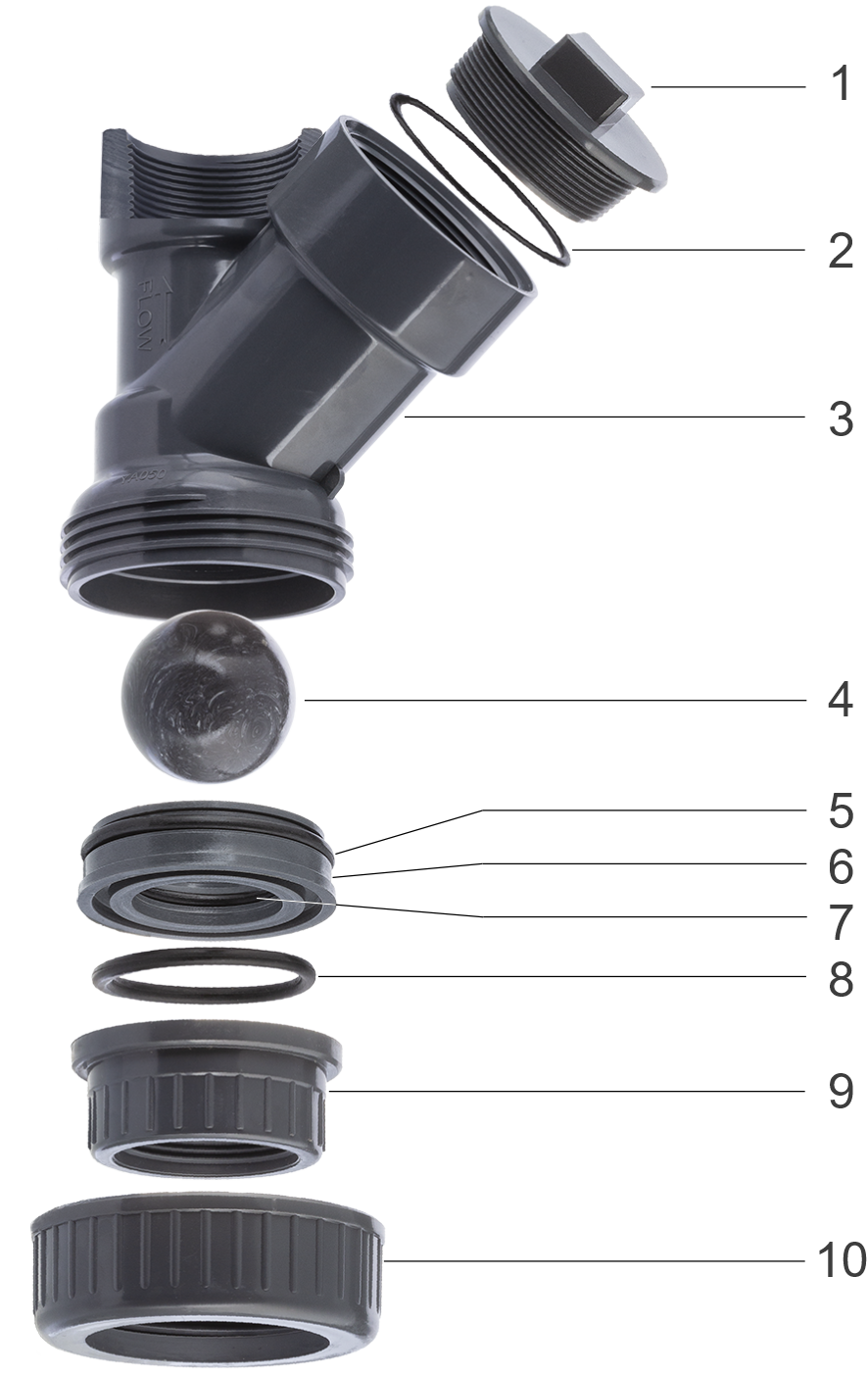

Aufbau Schrägsitz-Rückschlagventil

Nummer	Teil	Material
1	Verschlusskappe	PVC-U
2	O-Ring	EPDM
3	Körper	PVC-U
4	Kugel	PVC-U
5	O-Ring	EPDM
6	Dichtblock	PVC-U
7	O-Ring	EPDM
8	O-Ring	EPDM
9	EInlegemuffe	PVC-U
10	Überwurfmutter	PVC-U

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.
