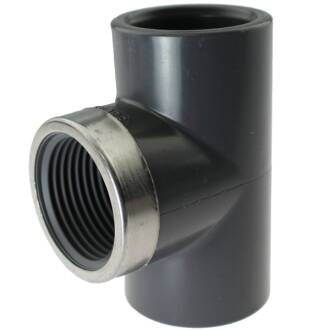

PVC-U T-Stück 90° Klebemuffe x Innengewinde V2A Edelstahlring

Artikelnummer: AFX504
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
Industrie
ab
1,75 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

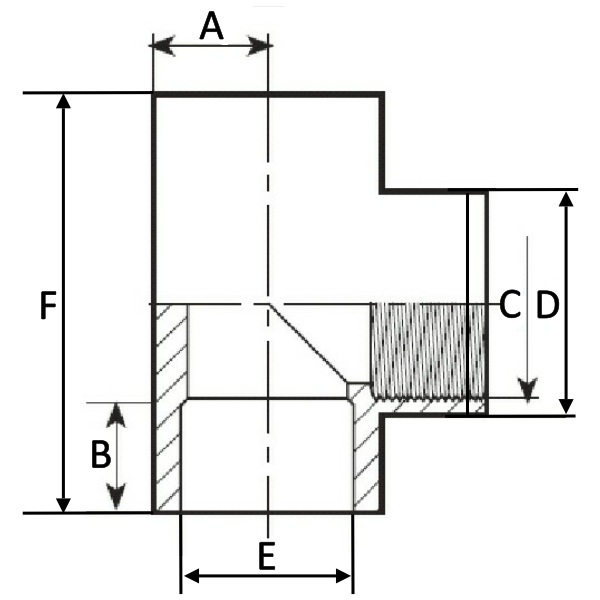

Artikel-Nr.
Variante
A
B
C
D
DN
E
F
PN
Gewicht
Preis
Menge
AFX504.016.016
16mm x 3/8"
11,5
14
3/8" (16,66mm)
25
10
16
46
16
31
1,75 €*
Stk:
AFX504.020.020
20mm x 1/2"
13,5
16
1/2" (20,96mm)
25
15
20
54
16
31
1,86 €*
Stk:
AFX504.025.025
25mm x 3/4"
16,5
19
3/4" (26,44mm)
32
20
25
66,5
16
48
2,31 €*
Stk:
AFX504.032.032
32mm x 1"
20
22
1" (33,25mm)
40
25
32
78,5
16
77
2,99 €*
Stk:
AFX504.040.040
40mm x 1 1/4"
25
26
1 1/4" (41,91mm)
50
32
40
100
16
132
3,97 €*
Stk:
AFX504.050.050
50mm x 1 1/2"
31,5
31
1 1/2" (47,80mm)
63
40
50
118
16
262
5,91 €*
Stk:
AFX504.063.063
63mm x 2"
37,5
38
2" (59,61mm)
75
65
63
144
16
374
7,04 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U T-Stück 90°, Klebemuffe x Innengewinde V2A Edelstahlring

Anschluss:
Klebemuffe x Innengewinde V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindemuffe, einseitig verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
