PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde

Artikelnummer: AF0618
Auswahl Steuerzone / Lieferland
ab
1,38 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
D
DN
G
L
L1
L2
Preis
Menge

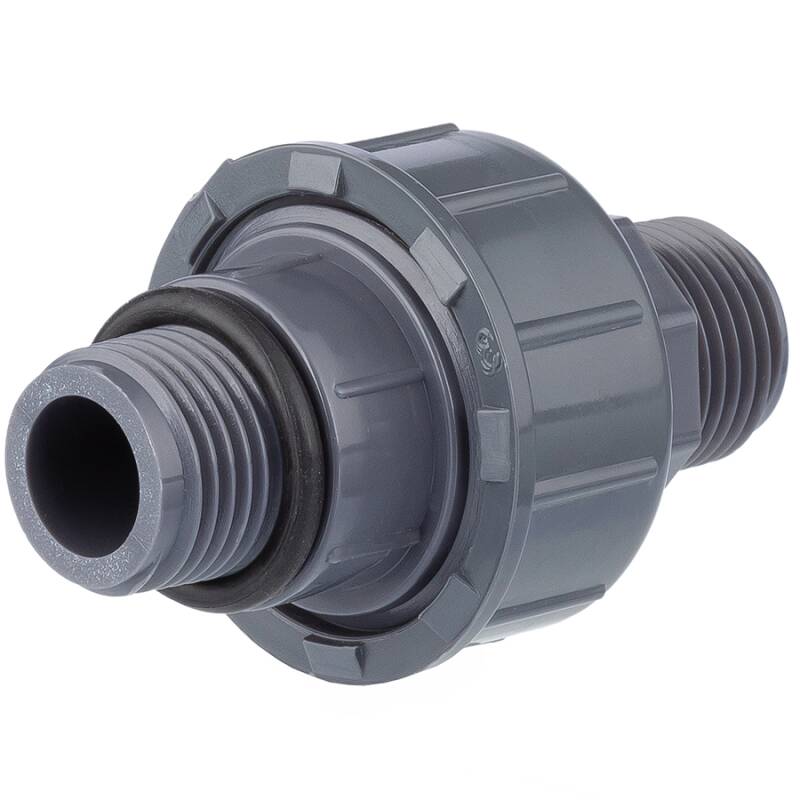

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1/2"
AF0618.000.020
2fach 1/2"
45
12
1/2" (20,95mm)
73
14
14
1,38 €*
Stk:

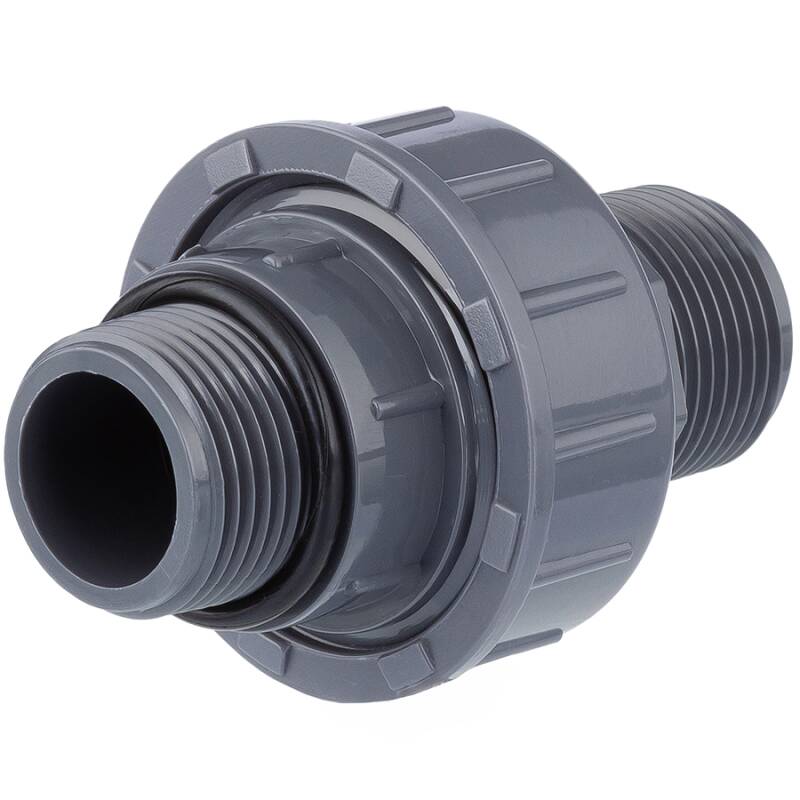

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 3/4"
AF0618.000.025
2fach 3/4"
52
18
3/4" (26,44mm)
76
18
15
1,81 €*
Stk:

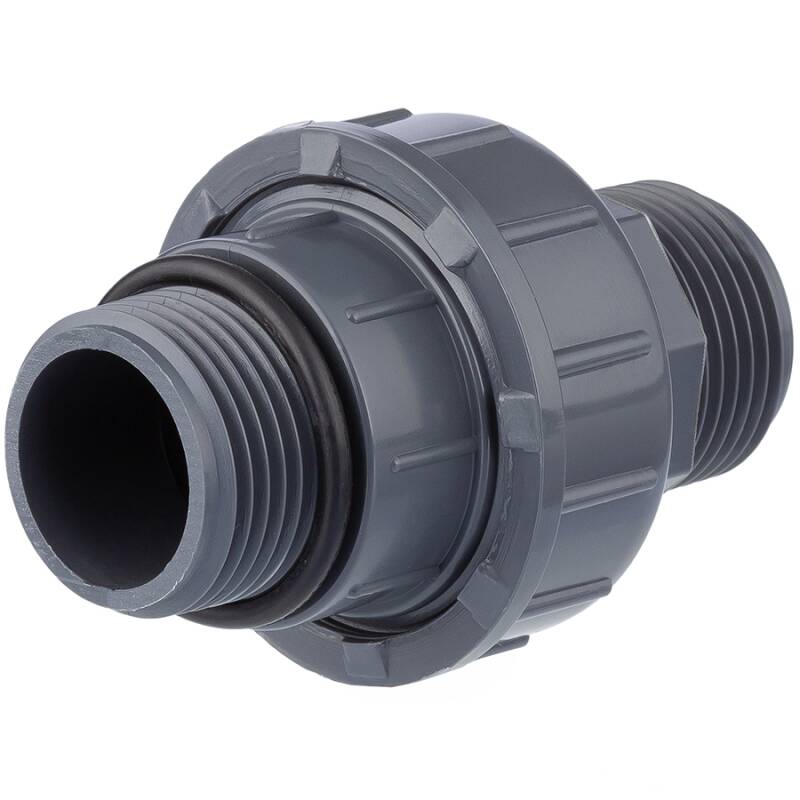

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1"
AF0618.000.032
2fach 1"
59
24
1" (33,25mm)
88
17
17
2,67 €*

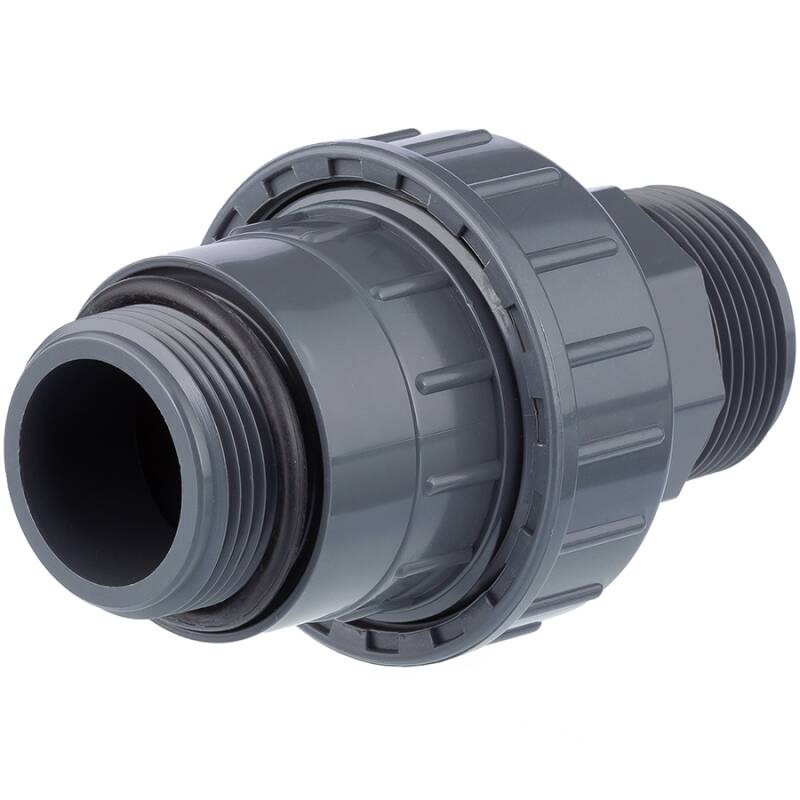

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1 1/4"
AF0618.000.040
2fach 1 1/4"
73
31
1 1/4" (41,91mm)
118
19
16
6,38 €*
Stk:

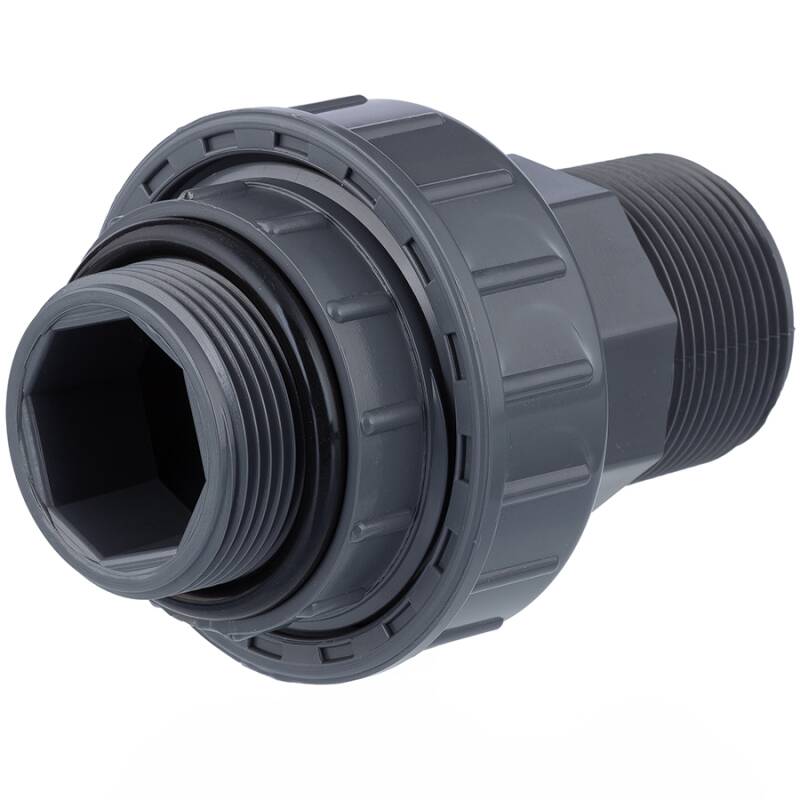

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1 1/2"
AF0618.000.050
2fach 1 1/2"
84
32
1 1/2" (47,81mm)
118
29
18
6,79 €*
Stk:

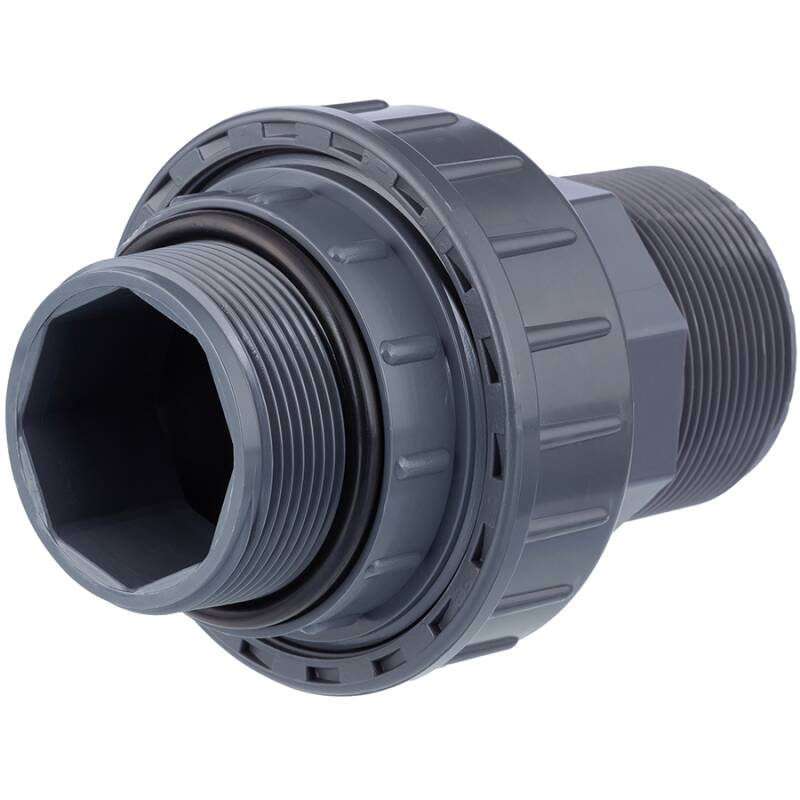

PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 2"
AF0618.000.063
2fach 2"
97
45
2" (59,61mm)
131
31
24
8,60 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verschraubung 2fach Aussengewinde mit einseitigem Dichtring

Anschluss:
2fach Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar - außer es ist unter G1 bezeichnet - und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.



DOWNLOAD RoHS Konformitätserklärung - HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
