PVC-U Verschraubung HTC Basisteil Klebemuffe

Artikelnummer: AF0600.SKM
Auswahl Steuerzone / Lieferland
ab
0,21 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(10) { ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(49) "PVC,Verschraubung,Klebemuffe,PN16,16 bar,Coraplax" ["dimension_0140_d"]=> string(8) "" ["bild_abmessungen"]=> string(44) "/bilder/abmessungen/AF0600.SKM_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["dimension_0369_hinweis"]=> string(66) "Ersatzteil: kein Widerruf/keine Rückgabe" ["wichtiger_hinweis"]=> string(82) "

wichtiger Hinweis

Ersatzteil - keine Rückgabe, kein Widerruf.

" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll

wichtiger Hinweis

Ersatzteil - keine Rückgabe, kein Widerruf.

  • Sofort verfügbar

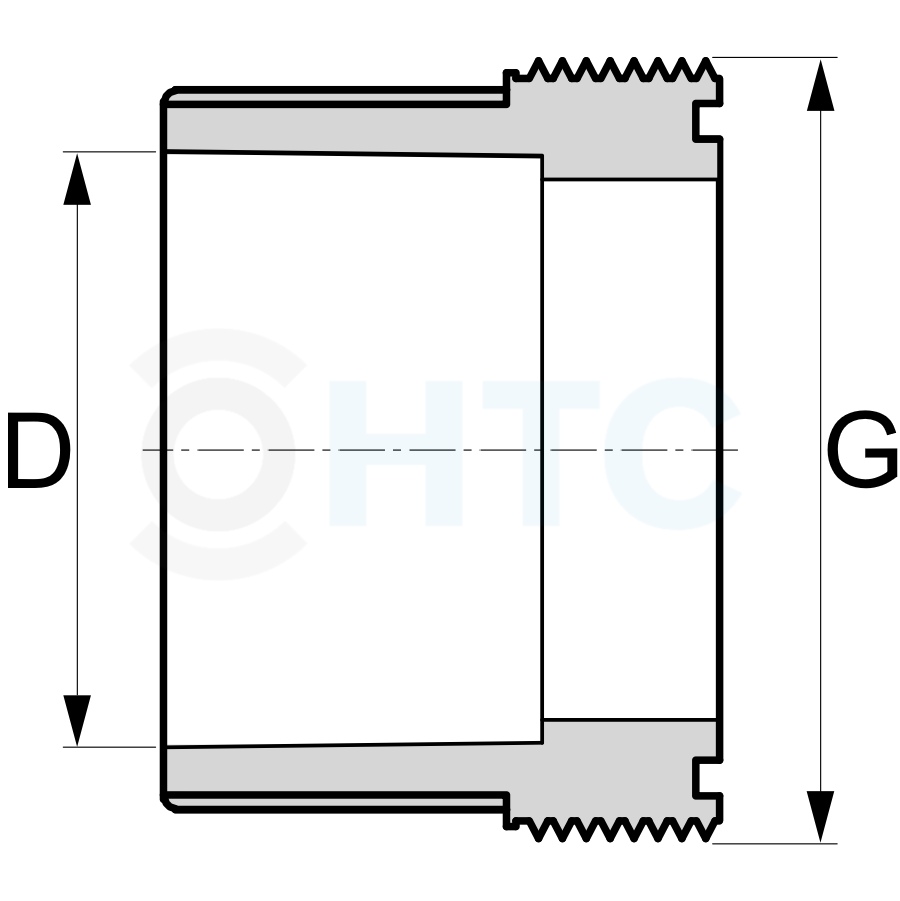

   Varianten

Artikel-Nr.
Variante
D
G
Hinweis
Preis
Menge
AF0600.SKM.012
1/2" x 12mm
12
1/2" (20,96mm)
Ersatzteil: kein Widerruf/keine Rückgabe
0,21 €*
Stk:
AF0600.SKM.016
3/4" x 16mm
16
3/4" (26,44mm)
Ersatzteil: kein Widerruf/keine Rückgabe
0,21 €*
Stk:
AF0600.SKM.020
1" x 20mm
20
1" (33,25mm)
Ersatzteil: kein Widerruf/keine Rückgabe
0,29 €*
Stk:
AF0600.SKM.025
1 1/4" x 25mm
25
1 1/4" (41,91mm)
Ersatzteil: kein Widerruf/keine Rückgabe
0,42 €*
Stk:
AF0600.SKM.032
1 1/2" x 32mm
32
1 1/2" (47,81mm)
Ersatzteil: kein Widerruf/keine Rückgabe
0,61 €*
Stk:
AF0600.SKM.040
2" x 40mm
40
2" (59,61mm)
Ersatzteil: kein Widerruf/keine Rückgabe
1,15 €*
Stk:
AF0600.SKM.050
2 1/4" x 50mm
50
2 1/4" (65,71mm)
Ersatzteil: kein Widerruf/keine Rückgabe
1,42 €*
Stk:
AF0600.SKM.063
2 3/4" x 63mm
63
2 3/4" (81,53mm)
Ersatzteil: kein Widerruf/keine Rückgabe
2,27 €*
Stk:
AF0600.SKM.075
3 1/2" x 75mm
75
3" (100,33mm)
Ersatzteil: kein Widerruf/keine Rückgabe
4,61 €*
AF0600.SKM.090
4" x 90mm
90
4" (113,03mm)
Ersatzteil: kein Widerruf/keine Rückgabe
6,08 €*
Stk:
AF0600.SKM.110
5" x 110mm
110
5" (138,43mm)
Ersatzteil: kein Widerruf/keine Rückgabe
13,15 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

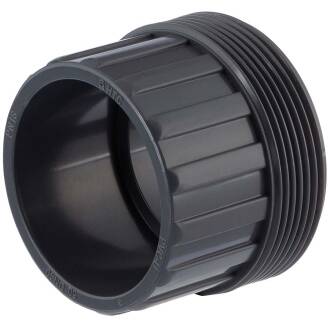

PVC-U Verschraubung Basisteil Klebemuffe

Material:
PVC-U
Anschluss:
Klebemuffe
Gewinde Überwurf:
Normgewinde BSP G
O-Ring:
ohne O-Ring (separat erhältlich)
Farbe:
Grau

Bitte beachten Sie vor Bestellung von Ersatzteilen:

Das Basisteil kann theoretisch mit jeder Verschraubung verbunden werden, welche ein Normgewinde BSP G aufweist. Zur Sicherstellung des ausgewiesenen Arbeitsdruckes ist eine Mindestanzahl von Gewindegängen notwendig. Dies kann eventuell abweichen und die Überwurfmutter wird in diesem Fall über die Gewindegänge hinausgehen, bis der Dichtschluss erfolgt.
Eine Kompatibilität zu Fremdverschraubungen wäre rein zufällig. Ersatzteile sind ausschließlich für HTC Logo PVC-U Verschraubungen passend.


Keine Rückgabe bzw. Widerruf bei Ersatzteilen.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
