PVC-U Verteiler 3fach mittig

Artikelnummer: AV1810
Auswahl Steuerzone / Lieferland
ab
10,09 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(12) { ["tabellen_ansicht"]=> string(1) "1" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AV-810_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["dimension_0140_d"]=> string(0) "" ["dimension_0141_d1"]=> string(0) "" ["dimension_0142_d"]=> string(0) "" ["dimension_0250_e"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0064_b"]=> string(0) "" ["dimension_9900_gewicht"]=> string(0) "" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
b
D
D1
d
D2
E
L
Preis
Menge
AV1810.M32.032
32mm
22
22
32
43
32
43
115
312
10,09 €*
AF1810.M50.050
50mm
31
26
50
63
50
62
132
378
12,99 €*
Stk:
AV1810.M63.050
50/63mm
33
27
50
62
50
63
132
378
19,83 €*
Stk:
AV1810.M63.063
63mm
38
37
63
75
63
75
159
460
30,98 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

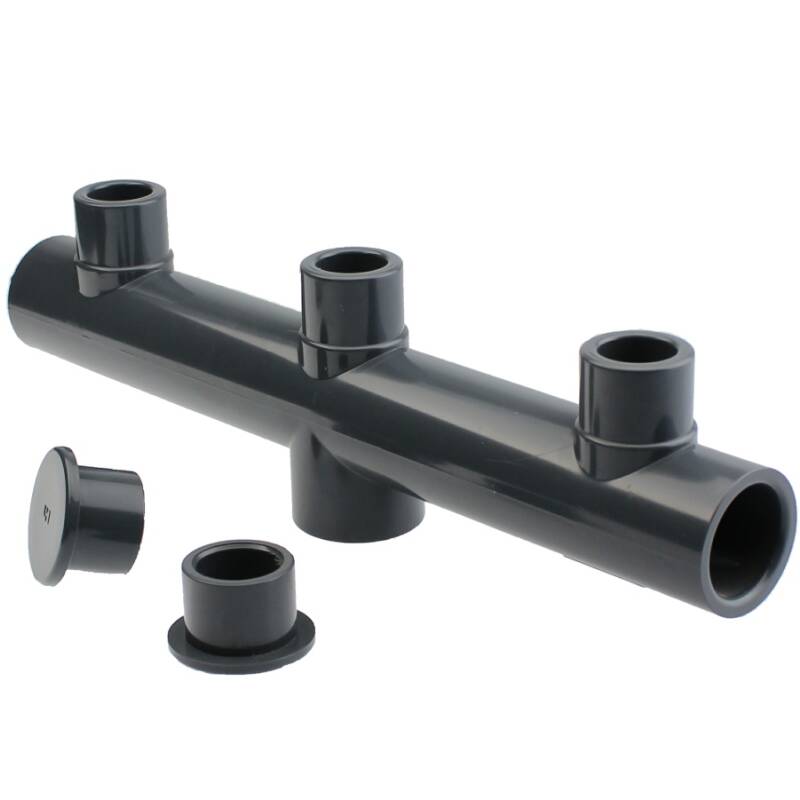

PVC-U Verteiler 3Wege, Eingang mittig

Die meistverkaufte Verteilereinheit!

Individuell einsetzbarer Verteiler, erweiterbar und endlos kombinierbar incl. zwei Endkappen zum Verschließen von zwei Ausgängen mit Klebemuffe.

Anschluss:
Klebemuffe / Klebestutzen - siehe Anschlussmöglichkeiten
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
AV-810 Anschlussschema

PVC-U Verteiler 3fach mittig Anschlussmöglichkeiten

  1. Klebemuffe bei Version 50/63mm Klebemuffe/-stutzen
  2. Klebestutzen
  3. Klebestutzen
  4. Klebestutzen
  5. Klebemuffe (verschließbar mit beiliegender Klebekappe)
  6. Klebemuffe (verschließbar mit beiliegender Klebekappe)

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
