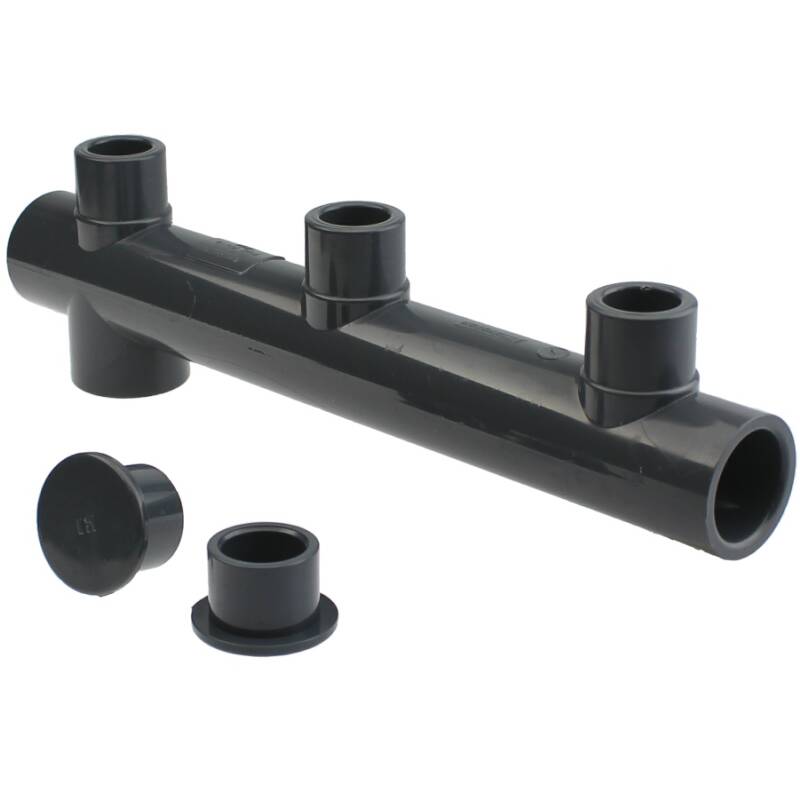

PVC-U Verteiler 3fach seitlich

Artikelnummer: AV1820
Auswahl Steuerzone / Lieferland
ab
9,40 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
b
D
D1
d
E
L
Gewicht
Preis
Menge
AV1820.S32.032
32mm
22
22
32
43
32
115
312
396
9,40 €*
Stk:
AV1820.S50.050
50mm
32
27
50
62,5
50
133
378
820
16,42 €*
Stk:
AV1820.S63.063
63mm
38
37
63
75
63
159
460
1347
28,20 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verteiler 3Wege, Eingang seitlich

Individuell einsetzbarer Verteiler, erweiterbar und endlos kombinierbar incl. zwei Endkappen zum Verschließen von zwei Ausgängen mit Klebemuffe.

Anschluss:
Klebemuffe / Klebestutzen - siehe Anschlussmöglichkeiten
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
AV-810 Anschlussschema

PVC-U Verteiler 3fach seitlich: Anschlussmöglichkeiten

  1. Klebemuffe (verschließbar mit beiliegender Klebekappe)
  2. Klebemuffe
  3. Klebestutzen
  4. Klebestutzen
  5. Klebestutzen
  6. Klebemuffe (verschließbar mit beiliegender Klebekappe)
