Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

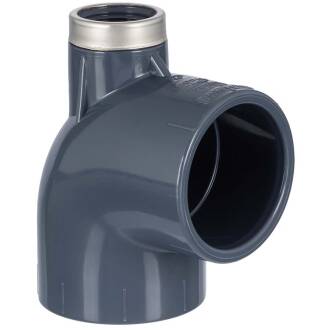

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang verstärkt
Anschluss:
2fach Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
50mm - 125mm max. PN 16 bar bei 20°C Medium Wasser, ab 160mm max. PN 10 bar
Material:
PVC-U
Farbe:
Grau
Gewindeabgang, Innengewinde verstärkt
Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
125mm x 1" ohne Verstärkungsring
