Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

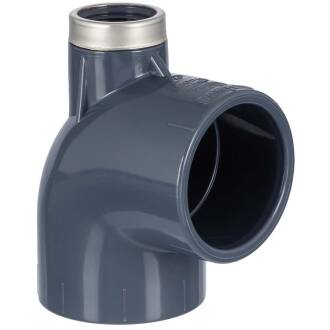

PVC-U Winkel 90°, 2fach Klebemuffe x Gewindeabgang Innengewinde Verstärkungsring
| Anschluss: | 2fach Klebemuffe x Innengewinde V2A Ring |
| Gewinde: | BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä. |
| Temperatur: | bis 45°C konstant, kurzzeitig 60°C |
| Arbeitsdruck (PN): | max. 16 bar bei 20°C |
| Material: | PVC-U |
| Farbe: | Grau |
 |
Gewindeabgang, verstärkt mit V2A RingDer Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden. |
- Der nach oben (oder gedreht nach unten) gerichtete Gewindeabgang mit Innengewinde und V2A Ring verstärkt ist ideal geeignet für Messgeräte, Armaturen oder zur Aufnahme eines Entleerungsventils
- Bild 2 zeigt einen automatischen Schnellentlüfter (nicht im Lieferumfang enthalten) - zu installieren an exponierter Stelle im Rohrleitungssystem
- Bild 3 zeigt einen Entleerungshahn (nicht im Lieferumfang enthalten)
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
DOWNLOAD RoHS Konformitätserklärung - Hidroten
