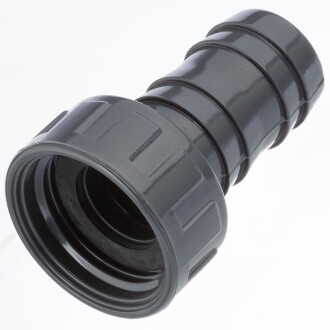

Portagomma con filetto femmina e ghiera in PVC-U

Codice articolo: AF0803
a partire da
1,79 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
H
L
P1
P2
R
Prezzo
Quantità
Portagomma con filetto femmina e ghiera in PVC-U 16mm x 3/4"
AF0803.025.016
3/4" x 16mm
36
10
16  (16,5/15)
---
3/4" (26,44mm)
2,62 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 18mm x 3/4"
AF0803.025.018
3/4" x 18mm
36
10
18  (18,5/17)
---
3/4" (26,44mm)
2,67 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 20mm x 3/4"
AF0803.025.020
3/4" x 20mm
36
10
20  (20,5/19)
---
3/4" (26,44mm)
3,01 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 20mm x 1"
AF0803.032.020
1" x 20mm
41
10
20  (20,5/19)
---
1" (33,25mm)
1,79 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 25mm x 1"
AF0803.032.025
1" x 25mm
44
10,5
25 (25,5/24)
---
1" (33,25mm)
2,02 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.040.025
1 1/4" x 25mm
49
16
25 (25,5/24,2)
---
1 1/4" (41,91mm)
2,78 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.040.032
1 1/4" x 32mm
49
16
32 (32,5/31,5)
---
1 1/4" (41,91mm)
3,00 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 30/32mm x 1 1/2"
AF0803.503.032
1 1/2" x 30/32mm
97
16
30  (30/28,5)
32  (32/30)
1 1/2" (47,81mm)
3,50 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.050.032
1 1/2" x 32mm
50
15
32 (32,5/31,5)
---
1 1/2" (47,81mm)
3,50 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.050.038
1 1/2" x 38mm
67,5
20
38 (38,8/37,5)
---
1 1/2" (47,81mm)
3,71 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.503.832
1 1/2" x 38/32mm
82
14
32 (32,5/31,5)
38 (38,5/37,5)
1 1/2" (47,81mm)
4,37 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 40mm x 1 1/2"
AF0803.050.040
1 1/2" x 40mm
59
14
40  (40,5/38,5)
---
1 1/2" (47,81mm)
4,76 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 38mm x 2"
AF0803.063.038
2" x 38mm
68
14
38  (38,5/35,5)
---
2" (59,61mm)
5,78 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U
AF0803.063.050
2" x 50mm
67
18,5
50 (51/49,5)
---
2" (59,61mm)
4,90 €*
pz:
Portagomma con filetto femmina e ghiera in PVC-U 60mm x 2 1/2"
AF0803.075.060
2 1/2" x 60mm
70
18
60  (61/59)
---
2 1/2" (75,18mm)
7,15 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Schlauchtülle mit Überwurfmutter

Anschluss:
Überwurfmutter (Innengewinde) x Tülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit innenliegender Flachdichtung gegen flachdichtendes Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Tipp: PVC-U ist ein harter Kunststoff und die Tüllen haben eine ausgeprägte Rippenstruktur, was ideal für den Halt des Schlauches ist. Setzen Sie Ihre Schlauchschelle über den Schlauch direkt hinter eine Rippe. Bei spiralverstärktem Schlauch schieben Sie den Schlauch soweit auf, dass Sie einerseits die Rippenstruktur der Tülle beachten und ebenso die Schelle zwischen den Spiralen ansetzen können. Bei kleineren Durchmessers bewähren sich hier eher zwei schmale Schellen als eine breite Schelle.
Es empfiehlt sich die Tülle festzuschrauben und erst dann den Schlauch aufzuziehen.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Schlauchtülle mit Überwurfmutter Innengewinde

Die Überwurfmutter der PVC-U Schlauchtülle ist nicht an der Tülle fixiert und frei drehbar. Die Schlauchtülle kann somit aufgedreht oder wieder abgeschraubt werden, ohne den Schlauch zu verdrehen.
Die PVC-U Schlauchtülle mit Überwurfmutter hat einen innenliegende Flachdichtung, welche den Fitting gegen entsprechendes Gegengewinde flachdichtend abdichtet. Die Überwurfmutter hat ein BSP G Zollgewinde, das gängige Gewinde der Sanitärtechnik und kann gegen jedes identische Aussengewinde flachdichtend verschraubt werden. Metallfittings mit BSP R Gewinde können u.U. das Kunststoffgewinde beeinflußen. Die Überwurfmutter ist frei beweglich, wodurch Montage und Demontage wesentlich einfacher durchgeführt werden kann und auch bereits angebrachte Schläuche auf der Tülle sich nicht verdrehen.
Die PVC-U Tülle mit Überwurfmutter inklusive Flachdichtung ist beständig gegen Chlor und Salzwasser und empfiehlt sich hierdurch als idealer Schlauchverbinder bei Poolbau und Teichbau. Der maximale Arbeitsdruck von bis zu 10 bar bei 20°C Medium Wasser macht diesen Fitting ebenso interessant für andere Anwendungen in der chemischen Industrie, Anlagenbau sowie technischen Konstruktionen.
