Pozzetto per elettrovalvole rettangolare

20,74 €

compr. 19% IVA, più Spedizione

Codice articolo: PA0219

Come misurare un raccordo filettato

Scegli la variante

Irritec

Foto prodotto	Cod. Art.	Versione	B	B1	B2	H	L	L1	L2	Peso	Prezzo	Quantità
	PA0219.IRR.STA	Standard Irritec	375	335	280	310	510	470	410	3520	27,89 €^*	pz.:
	PA0219.IRR.ER1	Erhöhung schmal Irritec Standard	310	230	275	90	445	365	405	1040	20,74 €^*	pz.:
	PA0219.IRR.ER2	Erhöhung breit Irritec Standard	310	250	270	167	445	385	405	1500	23,76 €^*	pz.:
	PA0219.IRR.JUM	Jumbo Irritec	500	460	370	310	650	595	520	7220	48,43 €^*	pz.:
	PA0219.IRR.ER3	Erhöhung Jumbo Irritec	405	370	365	165	550	525	515	2030	33,53 €^*	pz.:

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

E-mail

Vorrei essere avvisato via e-mail in merito alla disponibilitá dell'articolo.
Riceverai un'email non appena l'articolo sará di nuovo disponibile. Purtroppo non ci é possibile informarti in anticipo sulla data di consegna prevista.

Ho preso nota della politica sulla riservatezza. Acconsento che i miei dati siano raccolti e conservati elettronicamente per rispondere alla mia richiesta. Nota: é possibile revocare il tuo consenso in qualsiasi momento inviando un'e-mail a info@ht-connect.de.

Caratteristiche

Descrizione

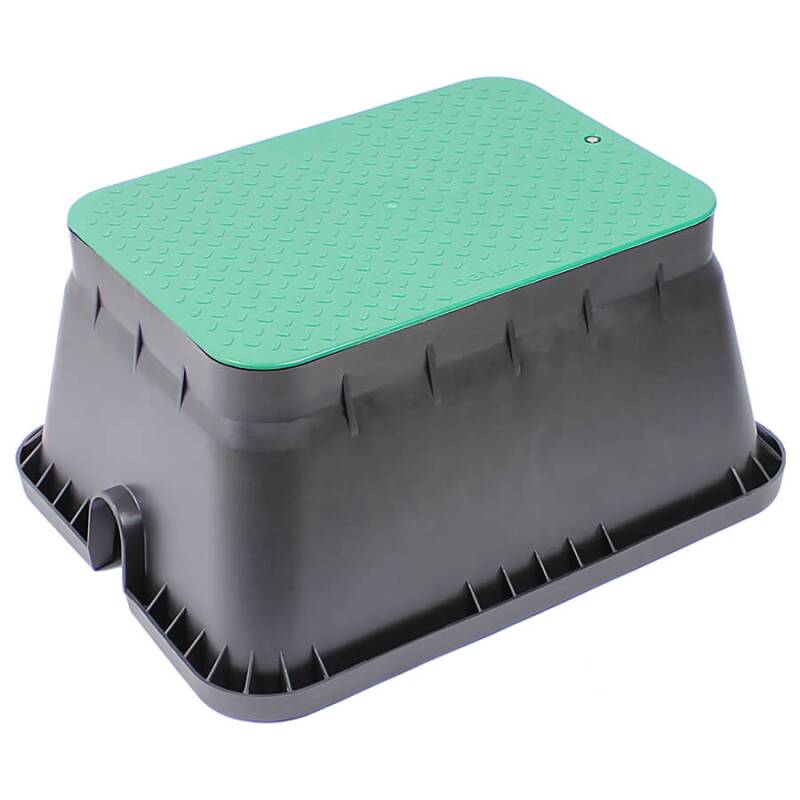

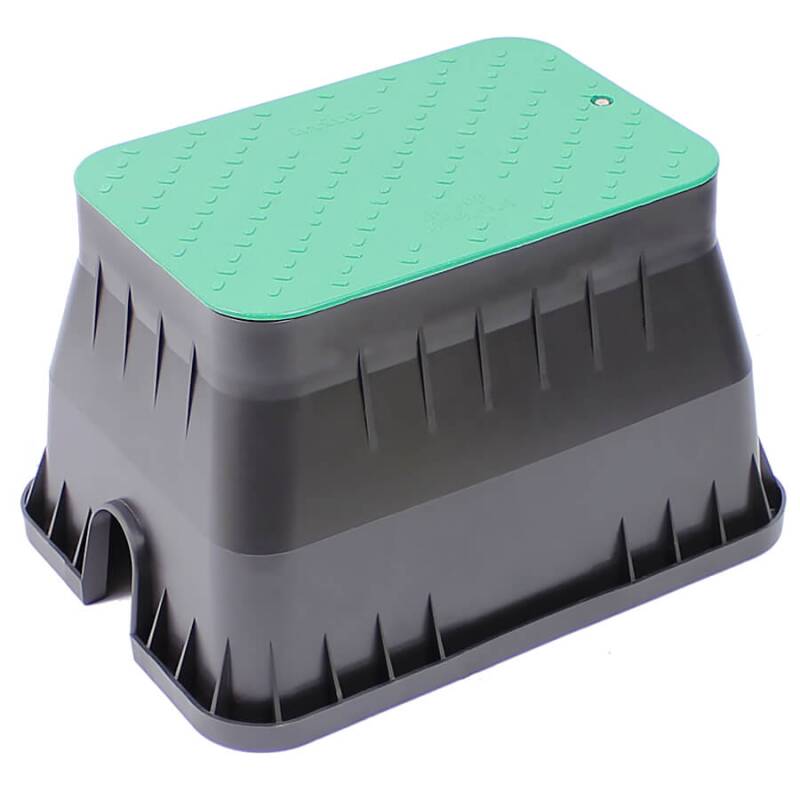

Ventilschacht IRRITEC eckig

gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.

Qualität und Features:

hochschlagzäher Kunststoff in stabiler Ausführung
Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
Chemikalien resistent und korrosionsfrei
wasserfest und funktionsfähig bei allen Wetterbedingungen.
optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
einfacher Zugriff auf Armaturen durch großen Innenraum
sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher

Ventilschachtdeckel richtig aufsetzen - einfach erklärt

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.

Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.

Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.

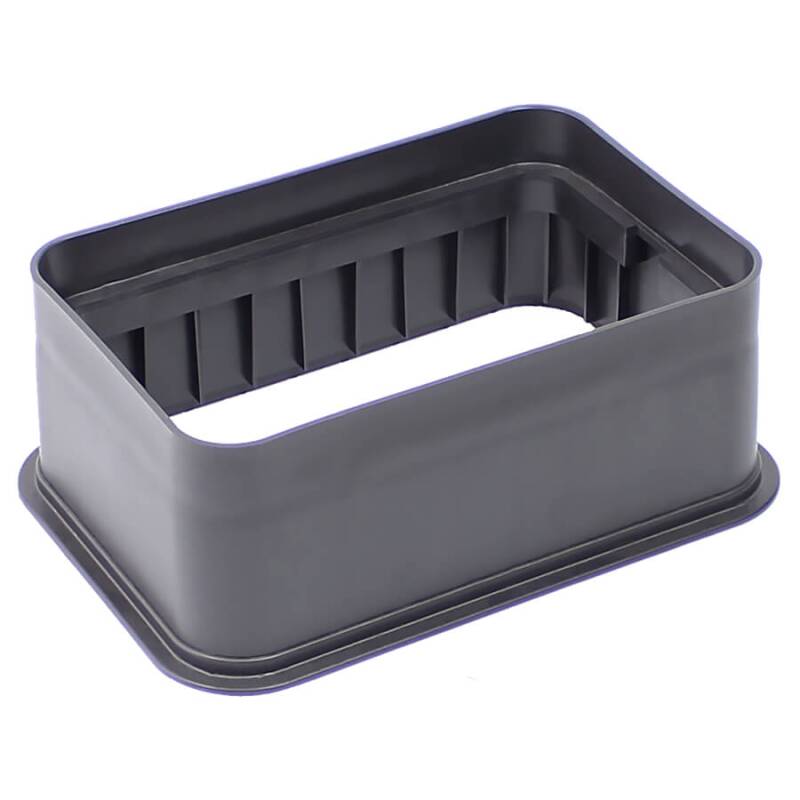

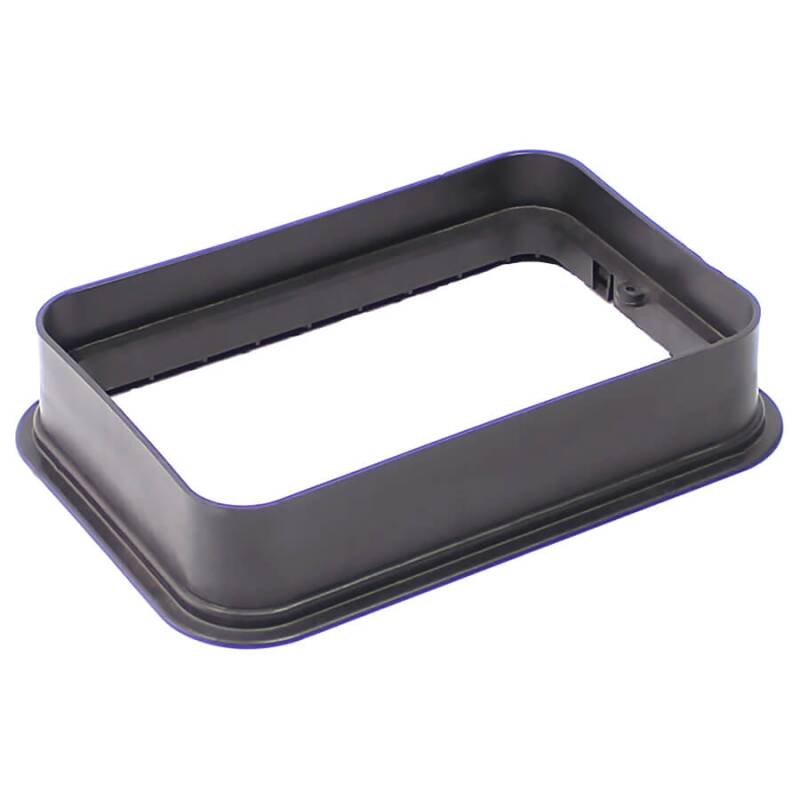

Erhöhung für Ventilschacht Standard Irritec

Für den Ventilschacht Standard von Irritec stehen zwei Erhöhungen zur Verfügung. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

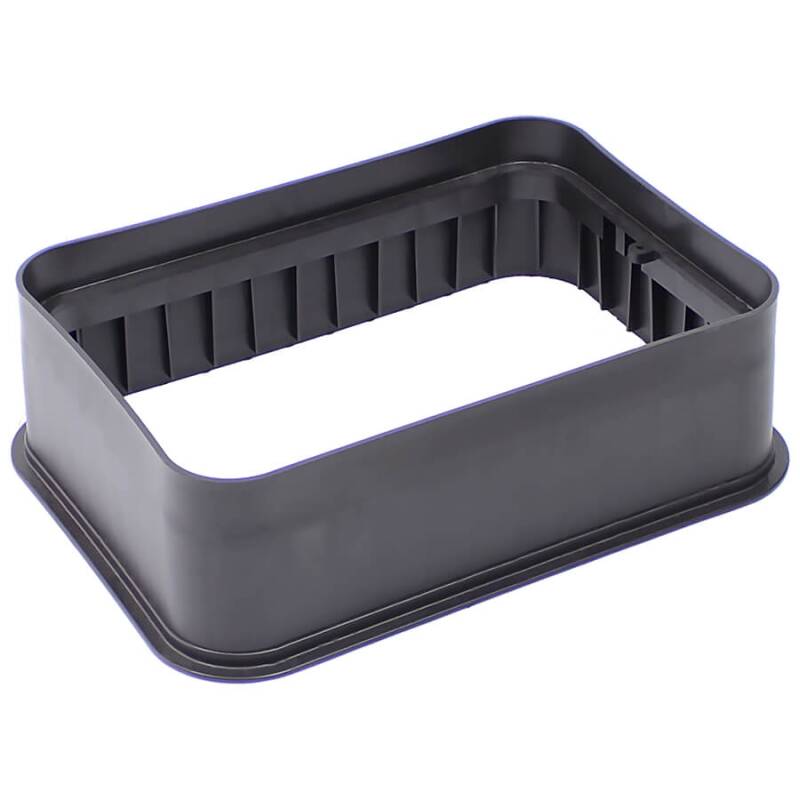

Erhöhung für Ventilschacht Jumbo Irritec

Die Erhöhung für den Ventilschacht Jumbo von Irritec erhöht den Schacht um brutto 168mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.
