Ventilschacht ALWASAIL HTC Premium Quality
5,60 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: PA0220

Ausführung hier auswählen

HTC Premium
Produktbild Artikel-Nr. Variante Preis Menge
Ventilschacht ALWASAIL HTC eckig Standard 12" incl. Deckel PA0220.BOX.S12 Standard 12" 32,99 €*
Deckel für Ventilschacht ALWASAIL Standard 12" PA0220.COV.S12 Ersatzdeckel Standard 12" 14,92 €*
Ventilschacht ALWASAIL HTC eckig Jumbo 12" incl. Deckel PA0220.BOX.J12 Jumbo 12" 46,95 €*
Deckel für Ventilschacht ALWASAIL Jumbo 12" PA0220.COV.J12 Ersatzdeckel Jumbo 12" 20,69 €*
Ventilschacht ALWASAIL HTC eckig Jumbo 15" incl. Deckel PA0220.BOX.J15 Jumbo 15" 140,96 €*
Deckel für Ventilschacht ALWASAIL Jumbo 15" PA0220.COV.J15 Ersatzdeckel Jumbo 15" 70,21 €*
Schraubensatz für Ventilschacht ALWASAIL Jumbo 15" PA0220.999.999 Edelstahl Schraubensatz für Jumbo 15" Deckel 5,60 €*

inkl. 19% USt., zzgl. Versand

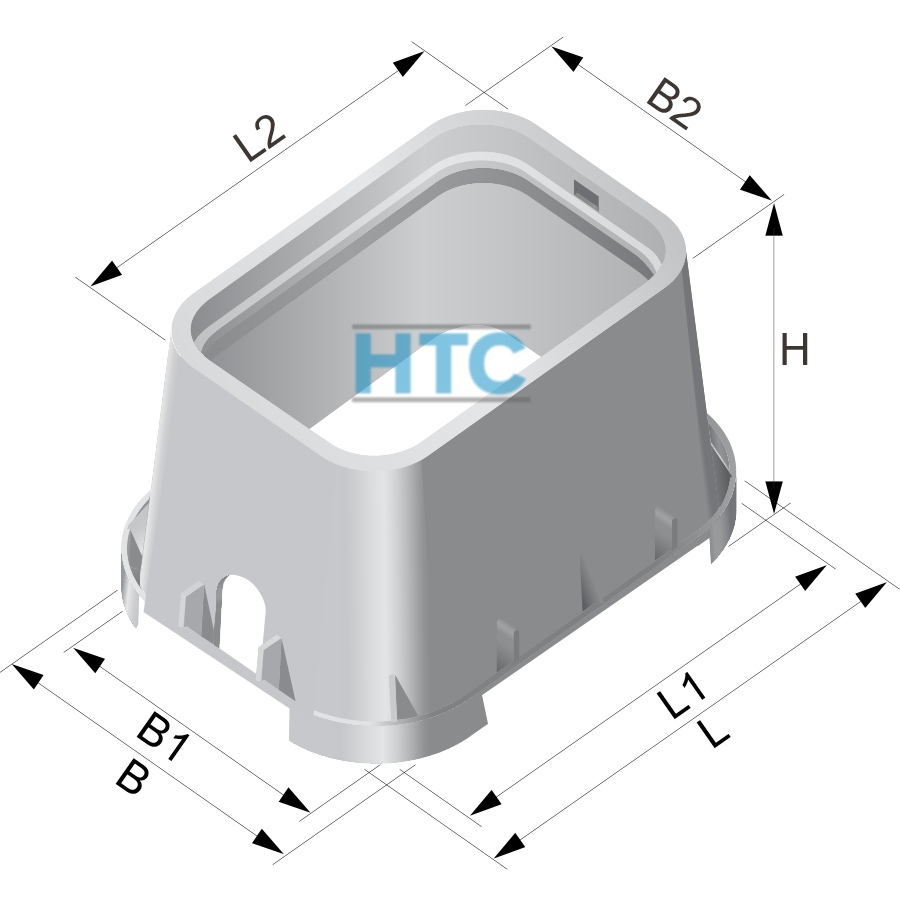

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

ALWASAIL HTC Ventilschacht eckig

Wir haben diesen Hersteller auf einer Messe in Dubai kennengelernt und sind von der hochwertigen Qualität begeistert. ALWASAIL ist der Top-Ausstatter für Golfplätze und Hotelanlagen im mittleren Osten. Diese harten Bedingungen mit extrem heißen Tagestemperaturen bei gleißendem Sonnenschein und teils sehr kalten Nächten sichern einen extrem hohen Qualitätsstandard bei attraktiven Preisen.

Qualität und Features:

  • hochschlagzäher, faserverstärkter Kunststoff in stabilster Ausführung
  • angenehme Haptik, welche die hochwertige Materialkomponente und Spritzgusstechnik erkennen läßt
  • verstärkter Deckel für stärkere Belastung
  • verstärkte Rippen für hohe Seitenwandfestigkeit
  • überlappende Abdeckung verhindert das Festsetzen von Schmutz und Gras zwischen Deckel und Schacht
  • steile Flanken, so dass der Raum optimiert genutzt werden kann und Bohrungen bzw. Ausschnitte leicht zu setzen sind
  • UV-Inhibitoren verhindern Verfärbungen und Rissbildung
  • speziell für den professionellen und harten Einsatz entwickelt - ALWASAIL Ventischächte sind die Nr. 1 im Golfplatzbau
  • überlegende Festigkeit für kommerzielle und Versorgungsanwendungen
  • Deckelverriegelung bei Version Standard 12" und Jumbo 12" durch Schraube und Mutter M8 x 80mm (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt) sichert gegen Vandalismus und unbefugtes Öffnen
  • drei Größen: 12" Standard, 12" Jumbo und 15" Jumbo sichern ein breitgestecktes Einsatzfeld



gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.
PA0219 Kiesbett


Ventilschachtdeckel richtig aufsetzen - einfach erklärt

Ventilschacht Aufbau Anleitung Schritt 1

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.

Ventilschacht Aufbau Anleitung Schritt 2

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.

Ventilschacht Aufbau Anleitung Schritt 3

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.

Ventilschacht Aufbau Anleitung Schritt 4

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.

Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.
