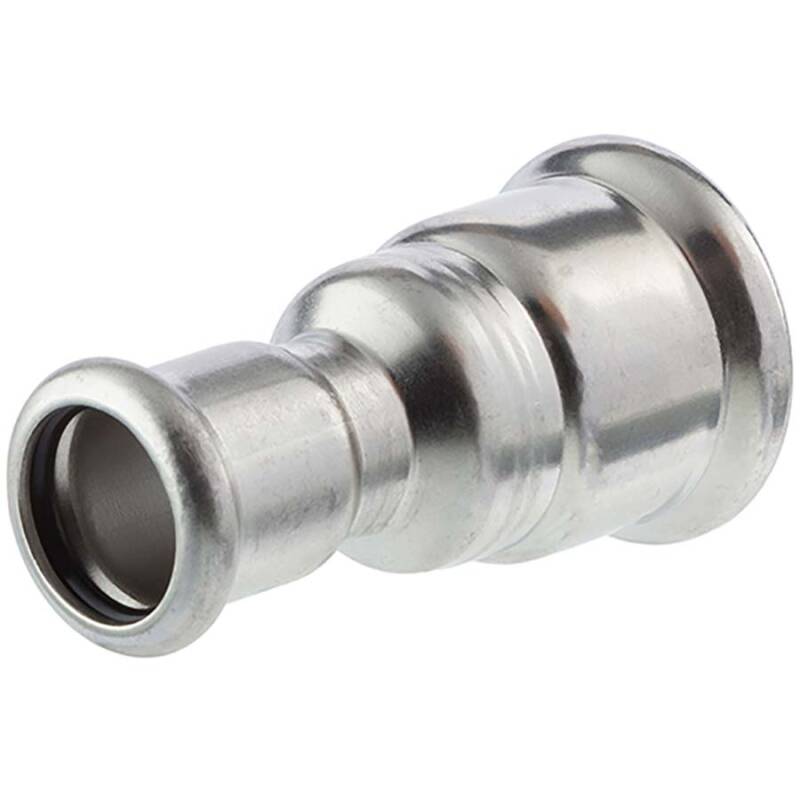

Pressfitting V4A Reduziermuffe 2fach Pressmuffe M-Kontur

Artikelnummer: IP0202
Auswahl Steuerzone / Lieferland
ab
4,30 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
D
D1
L
L1
L2
Preis
Menge
IP0202.018.015
18 x 15mm
18
15
54
21
21
4,30 €*
Stk.:
IP0202.022.015
22 x 15mm
22
15
58
21
21
4,97 €*
Stk.:
IP0202.022.018
22 x 18mm
22
18
58
21
21
4,72 €*
Stk.:
IP0202.028.015
28 x 15mm
28
15
69
22
21
5,90 €*
Stk.:
IP0202.028.018
28 x 18mm
28
18
69
22
21
5,90 €*
Stk.:
IP0202.028.022
28 x 22mm
28
22
62
22
22
5,40 €*
Stk.:
IP0202.035.015
35 x 15mm
35
15
76
25
21
8,15 €*
Stk.:
IP0202.035.018
35 x 18mm
35
18
76
25
21
8,15 €*
Stk.:
IP0202.035.022
35 x 22mm
35
22
74
25
21
7,72 €*
Stk.:
IP0202.035.028
35 x 28mm
35
28
66
25
22
9,44 €*
Stk.:
IP0202.042.015
42 x 15mm
42
15
85
30
21
9,44 €*
Stk.:
IP0202.042.018
42 x 18mm
42
18
84
30
21
9,44 €*
Stk.:
IP0202.042.022
42 x 22mm
42
22
83
30
21
9,32 €*
Stk.:
IP0202.042.028
42 x 28mm
42
28
82
30
22
9,44 €*
Stk.:
IP0202.042.035
42 x 35mm
42
35
77
30
25
9,26 €*
Stk.:
IP0202.054.015
54 x 15mm
54
15
93
35
21
13,01 €*
Stk.:
IP0202.054.018
54 x 18mm
54
18
97
35
21
13,01 €*
Stk.:
IP0202.054.022
54 x 22mm
54
22
95
35
21
13,01 €*
Stk.:
IP0202.054.028
54 x 28mm
54
28
93
35
22
13,01 €*
Stk.:
IP0202.054.035
54 x 35mm
54
35
95
35
25
13,01 €*
Stk.:
IP0202.054.042
54 x 42mm
54
42
89
35
30
12,04 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Edelstahl V4A Pressfitting M-Kontur Reduziermuffe 2fach Pressmuffe

  • kein Schweissen, Löten, Klemmverschrauben oder Kleben
  • das Pressverfahren ermöglicht schnell und kalt eine unlösbare, zugfeste Rohrverbindung
  • für die Installation von Brauchwasser, Trinkwasser, Löschwasseranlagen, Druckluft, Schiffbau, Landwirtschaft und Industrieanwendungen
  • in Verbindung mit Dichtring aus FPM verwendbar für Öle
Anschluss:
2fach Pressmuffe M-Kontur
Temperatur mit EDPM Dichtring:
-20°C bis 120°C
Temperatur mit FPM Dichtring:
-20°C bis 200°C
Arbeitsdruck (PN) max. 100°C:
16 bar
Arbeitsdruck (
PN
) max. 200°C:
6 bar
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtring:
EPDM
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
